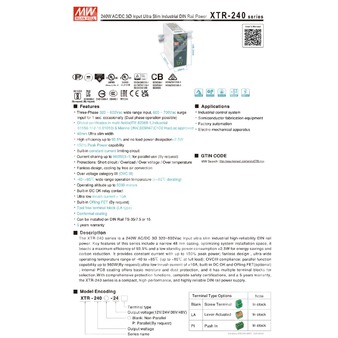

Особенности
Трёхфазный вход 320 ~ 600В переменного тока с широким диапазоном напряжения, допустимый скачок до 600 ~ 700В переменного тока в течение 1 сек. (Возможна работа на двух фазах)
Международные сертификаты для различных областей применения (ИТЕ 62368-1, промышленный 61558-1/2-16, 61010) и морской DNV, SEMI47, C1D2 HazLoc одобрено
Ультра-узкий корпус шириной 48 мм
Высокий КПД до 93,5% и рассеивание мощности в режиме холостого хода <2,5 Вт
Возможность кратковременного увеличения мощности до 150%
Встроенная схема ограничения выходного тока (constant current limiting circuit)
Возможность параллельной работы — до 960 Вт (3+1) для параллельного использования (по запросу)
Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
Бесвентиляторная конструкция, охлаждение естественной конвекцией
Категория перенапряжения III (ОВК III)
Широкий диапазон рабочих температур —40~+85°C (дерейтинг при >+60°C)
Рабочая высота до 5000 метров
Встроенный релейный контакт DC OK
Сверхнизкий стартовый ток <10А
Встроенный ORing FET (по запросу)
Клеммная колодка без инструментов (тип LA)
Конформное покрытие
Может устанавливаться на DIN-рейку TS-35/7.5 или 15
Применение
Системы промышленного управления
Оборудование для производства полупроводников
Автоматизация производства
Электромеханические устройства
Описание
Серия XTR-240 — это надёжные трёхфазные импульсные источники питания с выходной мощностью 240 Вт, диапазоном входного напряжения 320–600 В переменного тока и сверхузким корпусом для установки на DIN-рейке. Ключевые особенности этой серии включают компактный размер корпуса шириной 48 мм, что оптимизирует пространство при установке, максимальный КПД до 93,5% и низкое потребление мощности в режиме ожидания <2,5 Вт — для энергосбережения и уменьшения углеродного следа. Серия обеспечивает выход постоянного тока с возможностью пиковых нагрузок до 150% от номинальной мощности, бесвентиляторную конструкцию, сверхширокий рабочий температурный диапазон −40~+85°C (до +60°C при полной нагрузке), соответствие категории перенапряжения OVCIII, возможность параллельной работы (по запросу), сверхнизкий стартовый ток (<10А), встроенный индикатор DC OK и ORing FET (по запросу), базовую защиту печатной платы от влаги и пыли, а также несколько вариантов клеммных колодок для удобства монтажа. Благодаря полным функциям защиты, международным сертификатам безопасности, XTR-240 — это компактный, высокоэффективный и надёжный источник питания для DIN-рейки.
Cпецификация
Модель: XTR-240-12
Выходные параметры
Напряжение постоянного тока: 12В
Номинальный ток: 15А
Диапазон рабочего тока: 0 ~ 15А
Номинальная мощность: 180Вт
Кратковременный ток (5 сек.): 22,5А
Кратковременная мощность (5 сек.): 270Вт
Пульсации и шум (макс.): 100мВ пик–пик
Диапазон регулировки выходного напряжения: 12 ~ 15В
Отклонение выходного напряжения: ±1.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±1.0%
Время готовности: 2000мс, при 400В AC
Время нарастания выходного напряжения: 20мс / 400В AC
Время удержания напряжения: 40мс / 500В AC при полной нагрузке
Входные параметры
Диапазон входного напряжения: Трёхфазный 320 ~ 600В переменного тока, 450 ~ 800В постоянного тока (Возможна работа на двух фазах при подключении L1,L3,FG или L2,L3,FG)
Диапазон частот: 47 ~ 63Гц
Коэффициент мощности: PF≥0,53/400В AC
КПД: 88,7%
Потребляемый ток AC (типовой): 0,69А / 400В AC
Стартовый ток (типовой): Стартовый ток 10А / 400В AC
Ток утечки: <2мА / 530В AC
Потребление мощности в режиме холостого хода (тип.): 2,5Вт / 400В AC
Защита
Перегрузка: 105%~150% от номинальной выходной мощности более 5 сек, далее — режим ограничения тока без отключения при выходном напряжении 30%~100%
Перенапряжение: 15 ~ 18В, режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перегрев: Отключение выходного напряжения или ограничение тока с восстановлением после снижения температуры
Функции
Параллельная работа (по запросу): До 960Вт (3+1), подробности — см. руководство по функциям
Релейный контакт DC OK: Контакт реле DC OK: макс. 30В DC/1А, 30В AC/0,5А, нагрузка — сопротивление
Эксплуатационные характеристики
Рабочая температура: -40 ~ +85°C (см. «Кривую снижения мощности при повышении температуры»)
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температура/влажность хранения: -40 ~ +85°C, 10~95% RH, без конденсации
Температурный коэффициент: ±0,03%/°C (0 ~ 60°C)
Вибрация: Компоненты: 10–500Гц, 2G, 10 мин/1 цикл, 60 мин по осям X, Y, Z; Крепление: Соответствие IEC60068-2-6
Безопасность и EMC
Стандарты безопасности: UL121201/CSA C22.2 NO.213.17 Класс I, Div. 2 Группа A, B, C, D взрывоопасные зоны T4; UL61010; TUV BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; CB IEC62368-1, IEC61558-1, IEC61010; RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16; BSMI CNS15598-1; CCC GB4943.1; EAC TPTC004 — одобрено; Морское одобрение DNV;
Категория перенапряжения: IEC/EN 61558-1/2-16 (ОВК III, высота до 2000м); IEC/EN/UL 61010 (ОВК II, высота до 5000м); IEC/EN 62368-1 (ОВК II, высота до 5000м)
SELV: IEC/EN 61558-2-16, IEC/EN/UL 61010-2-201, IEC/EN 62368-1 (SELV 12В)
Испытательное напряжение: Вход-Выход: 4,87кВ AC; Вход–земля: 2,5кВ AC; Выход–земля: 0,5кВ AC; Выход–DC OK: 0,5кВ AC
Сопротивление изоляции: Вход–Выход, Вход–земля, Выход–земля: >100МОм / 500В DC при 25°C, 70% RH
EMC — Электромагнитная совместимость
Излучение по проводам: Класс B
Излучение в эфир: Класс B
Гармонические токи: Класс A
Мерцание напряжения: -----
Электростатический разряд: Уровень 4, 15кВ воздух, 8кВ контакт
Излучаемое поле: Уровень 3, 10В/м; критерий A
Импульсные помехи (EFT/Burst): Уровень 4, 4кВ; критерий A
Помехи от перенапряжения (Surge): Уровень 4, 2кВ линия–линия, 4кВ линия–земля
Проводимые помехи: Уровень 3, 10В/м; критерий A
Магнитное поле: Уровень 4, 30А/м; критерий A
Просадки и прерывания напряжения: >95% падение на 0,5 периода, 30% падение на 25 периодов, >95% прерывания — на 250 периодов
Другие параметры
MTBF: 1 432 300 часов мин. (Telcordia SR-332 (Bellcore)), 191 500 часов мин. (MIL-HDBK-217F, 25°C)
Размеры (Ш*В*Г): 48*125,2*125 мм
Масса: 0,8 кг; 12 шт./12,5 кг/0,89 куб. фута
Примечания
1. Все параметры, если специально не указано иначе, измеряются при входном напряжении 400В переменного тока, номинальной нагрузке, температуре окружающей среды 25°C.
2. Пульсации и шумы измеряются на полосе 20 МГц проводом длиной 12 дюймов, оконцованным параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Отклонение: включает начальное отклонение, нестабильность по входному напряжению и по нагрузке.
4. Возможна работа на двух фазах с определенным снижением мощности по выходу. См. кривые снижения мощности.
5. Рекомендуется соблюдать следующие минимальные расстояния при установке для постоянной работы под полной нагрузкой: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство — источник тепла, рекомендуется 15 мм.
6. При работе на высоте более 2000 м рекомендуется учесть снижение мощности: для моделей без вентиляторов снижение составляет 3,5°C на 1000 м высоты.
7. Источник питания рассматривается как самостоятельное устройство, но для подтверждения соответствия всей системы требованиям EMC финальное оборудование необходимо дополнительно тестировать на совместимость согласно EMC-директиве. Подробности о тестировании — в документе "EMI testing of component power supplies" на сайте MEAN WELL.
