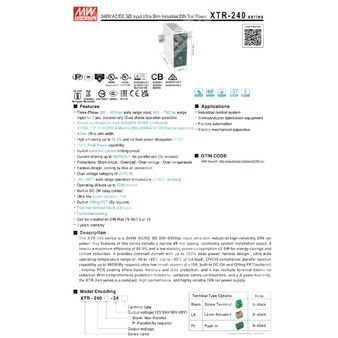

XTR-240-36 - трёхфазный AC/DC источник питания 36 В постоянного тока сверхузкого исполнения для монтажа на DIN рейку.
Описание
XTR-240-36 представляет собой промышленный AC/DC источник питания серии XTR-240 с трёхфазным входом 320...600 В AC и выходом 36 В DC. Устройство выполнено в узком корпусе шириной 48 мм, предназначено для установки на DIN рейку TS-35/7.5 или TS-35/15 и ориентировано на применение в промышленной автоматике, системах управления, оборудовании для полупроводникового производства и электромеханических установках.
Модель характеризуется высоким КПД до 92,5%, низким потреблением без нагрузки 2,5 Вт, естественным охлаждением без вентилятора, поддержкой пиковой мощности до 150% и встроенной схемой ограничения тока по принципу постоянного тока. Источник питания рассчитан на эксплуатацию в широком диапазоне температур от -40 до +85 °C с дерейтингом при повышенных температурах, поддерживает контроль состояния через релейный контакт DC OK, а по запросу доступна параллельная работа и встроенный ORing FET для защиты от обратной энергии со стороны нагрузки.
Конструктивно изделие имеет защитные функции по короткому замыканию, перегрузке, перенапряжению и перегреву, соответствует требованиям по электромагнитной совместимости и промышленной безопасности, допускает работу на высоте до 5000 м при соблюдении условий дерейтинга.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XTR |
Наименование серии |
| 240 |
Серия мощности 240 Вт |
| 36 |
Номинальное выходное напряжение 36 В DC |
| Отсутствие суффикса P |
Исполнение без функции параллельной работы по умолчанию |
| Отсутствие суффикса terminal type |
Стандартное исполнение с винтовыми клеммами |
Перевод раздела Особенности
- Трёхфазный широкий диапазон входного напряжения 320...600 В AC, допустим кратковременный входной всплеск 600...700 В AC в течение 1 секунды; возможна работа от двух фаз.
- Глобальные сертификаты для различных областей применения: ИТ-оборудование, промышленное оборудование, измерительное оборудование, морское применение, устойчивость к провалам напряжения SEMI F47, одобрение для Hazardous Locations Class I Division 2.
- Сверхузкая ширина корпуса 48 мм.
- Высокий КПД до 93,5% для серии; для XTR-240-36 типовое значение 92,5%.
- Пиковая мощность до 150%.
- Встроенная схема ограничения тока постоянного уровня.
- Распределение тока при параллельной работе до 960 Вт по схеме 3+1, по запросу.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Категория перенапряжения III.
- Рабочий температурный диапазон от -40 до +85 °C, при температурах свыше +60 °C требуется снижение нагрузки.
- Рабочая высота до 5000 м.
- Встроенный релейный контакт DC OK.
- Сверхнизкий пусковой ток менее 10 А.
- Встроенный ORing FET по запросу.
- Доступны варианты клеммных блоков без инструмента в исполнении LA.
- Конформное защитное покрытие печатной платы.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Перевод раздела Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
36 В DC |
| Номинальный ток |
6,66 А |
| Диапазон тока |
0...6,66 А |
| Номинальная мощность |
239,8 Вт |
| Пиковый ток в течение 5 с |
10 А |
| Пиковая мощность в течение 5 с |
360 Вт |
| Размах пульсаций и шума, максимум |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
36...42 В |
| Точность установки напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска, типовое |
2000 мс при 400 В AC; 1500 мс при 500 В AC |
| Время нарастания, типовое |
60 мс |
| Время удержания, типовое |
20 мс при 400 В AC; 40 мс при 500 В AC |
Параметры входа
| Параметр |
Значение |
| Тип входа |
Трёхфазный AC или высоковольтный DC |
| Диапазон входного напряжения |
320...600 В AC, трёхфазный; 450...800 В DC |
| Работа от двух фаз |
Допускается; варианты подключения L1, L3, FG или L2, L3, FG, при этом L3 является DC+ |
| Диапазон частоты |
47...63 Гц |
| Типовой КПД |
92,5% |
| Типовой входной ток |
0,69 А при 400 В AC; 0,6 А при 500 В AC |
| Типовой пусковой ток |
10 А при холодном старте и 400 В AC |
| Ток утечки |
менее 2 мА при 530 В AC |
| Коэффициент мощности, типовой |
не менее 0,53 при 400 В AC; не менее 0,52 при 500 В AC при полной нагрузке |
| Потребление без нагрузки, типовое |
2,5 Вт при 400 В AC |
Защиты и функциональные возможности
| Параметр |
Значение |
| Защита от перегрузки |
105...150% от номинальной выходной мощности более 5 с, затем ограничение тока в режиме постоянного тока без отключения при номинальном токе, когда выходное напряжение составляет 30...100% от номинала |
| Защита от перенапряжения |
Срабатывание в диапазоне 45...54 В; режим hiccup с автоматическим восстановлением после устранения аварии |
| Защита от перегрева |
Отключение выходного напряжения или режим hiccup, автоматическое восстановление после снижения температуры |
| Параллельная работа |
До 960 Вт по схеме 3+1, по запросу |
| Релейный контакт DC OK |
Максимальная нагрузка контактов 30 В DC 1 А, 30 В AC 0,5 А при активной нагрузке |
| Контакт DC OK, состояние |
Замкнут: источник включён, DC OK; разомкнут: источник выключен, отказ DC |
| Сигнал P+ |
Сигнал распределения тока для параллельной работы, по запросу |
| Сигнал P- |
Сигнал распределения тока для параллельной работы, по запросу; внутренне соединён с -Vo |
| ORing FET |
Опция по запросу для защиты источника от обратной энергии со стороны нагрузки |
| Максимально допустимое обратное напряжение при ORing FET |
менее 50 В |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40...+85 °C |
| Дерейтинг по температуре |
См. кривые снижения нагрузки; при температурах выше +60 °C требуется снижение нагрузки |
| Влажность при эксплуатации |
20...95% RH, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C |
| Вибрация |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC 60068-2-6 |
| Рабочая высота |
До 5000 м |
Пиковая мощность
| Параметр |
Значение |
| Пиковая мощность для модели 36 В |
264 Вт при 110% |
|
288 Вт при 120% |
|
312 Вт при 130% |
|
336 Вт при 140% |
|
360 Вт при 150% |
| Максимальная длительность пикового режима |
не более 5 с |
| Максимальный коэффициент заполнения |
не более 35% |
| Средняя выходная мощность |
Не должна превышать номинальную мощность |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
|
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
|
UL 121201 / CSA C22.2 No.213.17 Class I, Div. 2 Group A, B, C, D Hazardous Locations T4 |
|
UL/CUL 61010-1/-2-201 |
|
GB4943.1 |
|
CNS15598-1 |
|
TPTC004 |
|
Marine DNV approved |
|
SEMI F47 approved |
|
KC 62368-1 и BIS IS 13252 Part 1, по запросу |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м |
|
IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м |
|
IEC/EN 62368-1: OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV |
|
IEC/EN 62368-1: SELV / ES1 для 12 В, 24 В, 36 В |
| Испытательное напряжение изоляции |
Вход-выход: 4,87 кВ AC |
|
Вход-FG: 2,5 кВ AC |
|
Выход-FG: 0,5 кВ AC |
|
Выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС по излучению
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер |
BS EN/EN61000-3-3 |
Без указания класса |
ЭМС по устойчивости
| Параметр |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-земля |
| Кондуктивные радиочастотные воздействия |
BS EN/EN61000-4-6 |
Уровень 3, 10 В/м; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Дополнительно |
BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2:2005, BS EN/EN IEC61000-6-2:2019, KS C 9835 |
Испытано; SEMI F47 испытание при 200 В AC |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1432,3 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF |
191,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
48 x 125,2 x 125 мм |
| Масса |
990 г |
| Упаковка |
12 шт. в упаковке |
| Масса упаковки |
12,9 кг |
| Объём упаковки |
1,16 куб. фута |
Подключение и механическое исполнение
| Узел |
Номер вывода |
Назначение |
| Входной клеммный блок |
1 |
FG |
| Входной клеммный блок |
2 |
AC/L2 или DC- |
| Входной клеммный блок |
3 |
AC/L1 или DC- |
| Входной клеммный блок |
4 |
AC/L3 или DC+ |
| Выходной клеммный блок |
1, 2 |
DC выход +Vo |
| Выходной клеммный блок |
3, 4 |
DC выход -Vo |
| Сигнальный разъём |
1, 2 |
Релейный контакт DC OK |
| Сигнальный разъём |
3 |
P+ для распределения тока, по запросу |
| Сигнальный разъём |
4 |
P- для распределения тока, по запросу |
Рекомендуемое подключение проводов
| Параметр |
Вход AC |
Выход DC |
Сигнальный разъём |
| Тип проводника |
Одножильный |
Одножильный |
Одножильный |
| Максимальное сечение |
6 мм² |
6 мм² |
1,5 мм² |
| Диапазон AWG для XTR-240-36 |
18...10 AWG |
16...10 AWG |
24...16 AWG |
| Длина зачистки для винтовых клемм |
10...11 мм |
10...11 мм |
8...9 мм |
| Момент затяжки винтовых клемм |
5 lb-in |
5 lb-in |
Не применяется |
Варианты клемм
| Исполнение |
Тип клемм |
Статус |
| Без суффикса |
Винтовые клеммы |
Складская позиция |
| LA |
Рычажные клеммы |
Складская позиция |
| PI |
Push In |
Складская позиция |
Параллельная работа
- Источник питания имеет встроенную функцию активного распределения тока и может подключаться параллельно числом до 4 устройств для увеличения выходной мощности.
- При параллельной работе выводы P+ и P- всех источников должны быть соединены между собой.
- Разность выходных напряжений между параллельно включёнными устройствами должна быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе не должен превышать величину: номинальный ток одного устройства × число устройств × 0,9.
- Максимальное число источников при параллельной работе — 4.
- Для параллельной работы следует использовать короткие проводники большого сечения.
- Минимальная выходная нагрузка при параллельной работе должна быть более 5% от суммарной нагрузки.
- Линии P+ и P- должны быть свиты попарно.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Работа от двух фаз допускается при соответствующем снижении допустимой выходной нагрузки. Требуется учитывать кривые дерейтинга.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Для безвентиляторных исполнений при высоте эксплуатации свыше 2000 м требуется температурный дерейтинг 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Источник питания рассматривается как самостоятельный узел, однако в конечном изделии необходимо повторно подтвердить соответствие всей системы требованиям по ЭМС.
- Маркировка RCM применяется на добровольной основе; оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это необходимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или исполнения могут не иметь логотипа BIS; по таким вариантам требуется уточнение у производителя.
- При температуре окружающей среды от -30 до -10 °C и работе от двух фаз при входе 320...380 В AC источник может быть нагружен, однако при холодном пуске возможен режим hiccup в течение 5...10 секунд.
- Рабочий температурный диапазон для режима питания от двух фаз: от -30 до +85 °C.
