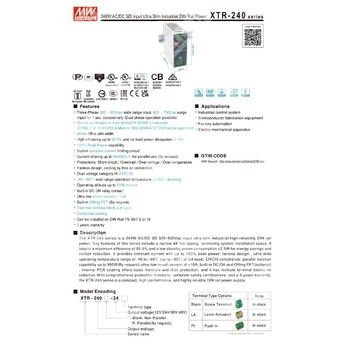

XTR-240-48 - трехфазный AC/DC источник питания на DIN рейку с выходом 48 В для питания промышленного оборудования.
Описание
XTR-240-48 представляет собой промышленный ультратонкий AC/DC источник питания серии XTR-240 мощностью 240 Вт для установки на DIN рейку. Устройство рассчитано на трехфазный вход 320...600 В AC и формирует стабилизированное выходное напряжение 48 В DC. Конструкция ориентирована на применение в системах промышленной автоматизации, силовой электроники и технологическом оборудовании, где требуются высокая надежность, малая ширина корпуса и работа в расширенном диапазоне условий эксплуатации.
Источник питания выполнен в корпусе шириной 48 мм, что позволяет эффективно использовать монтажное пространство шкафа. Для модели XTR-240-48 заявлена типовая эффективность до 93,5%, малое потребление без нагрузки 2,5 Вт, естественное охлаждение без вентилятора, поддержка пиковой мощности до 150% от номинала, встроенный контакт контроля исправности DC OK, а также возможность параллельной работы по запросу.
Устройство имеет встроенные функции защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Дополнительно для ряда исполнений доступны функция токораспределения при параллельной работе и встроенный ORing FET для защиты от обратной энергии со стороны нагрузки.
Особенности
- Трехфазный вход 320...600 В AC широкого диапазона.
- Допустим кратковременный входной бросок 600...700 В AC в течение 1 с.
- Возможна работа от двух фаз.
- Ультратонкий корпус шириной 48 мм.
- Типовая эффективность до 93,5%.
- Потребление без нагрузки менее 2,5 Вт.
- Поддержка пиковой мощности до 150%.
- Встроенная схема ограничения тока с режимом постоянного тока.
- Параллельная работа до 960 Вт по схеме 3+1 по запросу.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Категория перенапряжения III по IEC/EN 61558-1/-2-16 и категория II по IEC/EN/UL 61010-1/-2-201 и IEC/EN 62368-1 в пределах указанных высот эксплуатации.
- Диапазон рабочей температуры от -40 до +85 °C.
- Высота эксплуатации до 5000 м.
- Встроенный релейный контакт DC OK.
- Сверхнизкий пусковой ток менее 10 А.
- Встроенный ORing FET по запросу.
- Доступны варианты клемм: винтовые, рычажные, push-in.
- Конформное покрытие печатной платы.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханические аппараты.
Расшифровка партномера
| Элемент обозначения |
Значение |
| XTR |
Наименование серии |
| 240 |
Номинальная выходная мощность серии 240 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
| Отсутствие суффикса P |
Стандартное исполнение без опции параллельной работы в обозначении модели |
| Отсутствие суффикса клемм |
Стандартное исполнение с винтовыми клеммами |
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение |
48 В DC |
| Номинальный ток |
5 А |
| Диапазон тока |
0...5 А |
| Номинальная мощность |
240 Вт |
| Пиковый ток в течение 5 с |
7,5 А |
| Пиковая мощность в течение 5 с |
360 Вт |
| Пульсации и шум, максимум |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
48...55 В |
| Точность установки напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
Трехфазный 320...600 В AC; 450...800 В DC |
| Особенности подключения по постоянному току и двухфазной работе |
Возможна двухфазная работа при подключении L1, L3, FG или L2, L3, FG; клемма L3 используется как DC+ |
| Частотный диапазон |
47...63 Гц |
| Типовая эффективность |
93,5% |
| Потребление без нагрузки, типовое |
2,5 Вт при 400 В AC |
| Коэффициент мощности, типовой |
не менее 0,53 при 400 В AC; не менее 0,52 при 500 В AC при полной нагрузке |
| Потребляемый ток, типовой |
0,69 А при 400 В AC; 0,6 А при 500 В AC |
| Пусковой ток, типовой |
10 А при холодном пуске и 400 В AC |
| Ток утечки |
менее 2 мА при 530 В AC |
| Время установления и нарастания |
2000 мс, 60 мс при 400 В AC; 1500 мс, 60 мс при 500 В AC при полной нагрузке |
| Время удержания, типовое |
20 мс при 400 В AC; 40 мс при 500 В AC при полной нагрузке |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...150% от номинальной выходной мощности в течение более 5 с, затем ограничение по току без отключения при номинальном токе, когда выходное напряжение находится в диапазоне 30...100% от номинала |
| Защита от перенапряжения |
56...65 В, режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перегрева |
Отключение выходного напряжения или режим hiccup, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Параллельная работа |
До 960 Вт по схеме 3+1, подробности приведены в руководстве по функциям; опция доступна по запросу |
| Релейный контакт DC OK |
Максимальная нагрузка контактов 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40...+85 °C, согласно кривой снижения мощности |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C |
| Вибрация |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC 60068-2-6 |
| Высота эксплуатации |
До 5000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201; BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201; UL 121201 / CSA C22.2 No.213.17 Class I, Div. 2 Group A, B, C, D Hazardous Locations T4; UL/CUL 61010-1/-2-201; GB4943.1; CNS15598-1; TPTC004; Marine DNV approved; SEMI F47 approved; KC 62368-1; BIS IS 13252 Part 1 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м; IEC/EN 62368-1: OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV/ES1 для 12 В, 24 В, 36 В |
| Испытательное напряжение изоляции |
Вход-выход: 4,87 кВ AC; вход-FG: 2,5 кВ AC; выход-FG: 0,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС: эмиссия
| Параметр |
Уровень / класс |
| Кондуктивные помехи |
Класс B |
| Излучаемые помехи |
Класс B |
| Гармонические составляющие тока |
Класс A |
| Фликер |
Соответствует, без классификации |
ЭМС: устойчивость к помехам
| Вид испытания |
Уровень |
| Электростатический разряд |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контактном разряде |
| Радиочастотное электромагнитное поле |
Уровень 3, 10 В/м, критерий A |
| Быстрые переходные процессы / пачки |
Уровень 4, 4 кВ, критерий A |
| Импульсные перенапряжения |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-земля |
| Кондуктивные помехи |
Уровень 3, 10 В/м, критерий A |
| Магнитное поле промышленной частоты |
Уровень 4, 30 А/м, критерий A |
| Провалы напряжения и прерывания |
Провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1432,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 191,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
48 x 125,2 x 125 мм |
| Масса |
990 г |
| Упаковка |
12 шт.; 12,9 кг; 1,16 куб. фута |
Подключение и механическое исполнение
| Узел |
Контакт |
Назначение |
| Входной клеммный блок |
1 |
FG |
| Входной клеммный блок |
2 |
AC/L2 или DC- |
| Входной клеммный блок |
3 |
AC/L1 или DC- |
| Входной клеммный блок |
4 |
AC/L3 или DC+ |
| Выходной клеммный блок |
1, 2 |
DC выход +Vo |
| Выходной клеммный блок |
3, 4 |
DC выход -Vo |
| Сигнальный разъем |
1, 2 |
Релейный контакт DC OK |
| Сигнальный разъем |
3 |
P- токораспределение, по запросу |
| Сигнальный разъем |
4 |
P+ токораспределение, по запросу |
Рекомендуемые проводники
| Исполнение клемм |
Узел |
Сечение / провод |
Диапазон AWG |
Длина зачистки |
Момент затяжки |
| Винтовые клеммы |
Вход AC |
Одножильный провод до 6 мм² |
18...10 AWG |
10...11 мм |
5 lb-in |
| Винтовые клеммы |
Выход DC для XTR-240-24/36/48 |
Одножильный провод до 6 мм² |
16...10 AWG |
10...11 мм |
5 lb-in |
| Винтовые клеммы |
Сигнальный разъем |
Одножильный провод до 1,5 мм² |
24...16 AWG |
8...9 мм |
не применяется |
| Рычажные и push-in клеммы |
Вход AC |
Одножильный провод до 6 мм² |
18...10 AWG |
10...11 мм |
не применяется |
| Рычажные и push-in клеммы |
Выход DC для XTR-240-24/36/48 |
Одножильный провод до 6 мм² |
16...10 AWG |
10...11 мм |
не применяется |
| Рычажные и push-in клеммы |
Сигнальный разъем |
Одножильный провод до 1,5 мм² |
24...16 AWG |
8...9 мм |
не применяется |
Функциональные сведения
Релейный контакт DC OK. Контакт замкнут, когда источник питания включен и выход находится в состоянии DC OK. Контакт разомкнут, когда источник питания выключен или имеется отказ по выходу DC. Максимальные параметры контакта: 30 В DC / 1 А или 30 В AC / 0,5 А при активной нагрузке.
Параллельная работа по запросу. Источник питания поддерживает активное выравнивание токов и допускает параллельное соединение до 4 модулей. Разность выходных напряжений между модулями должна быть менее 0,2 В. Суммарный выходной ток при параллельной работе не должен превышать величину: номинальный ток одного модуля × число модулей × 0,9. Минимальная нагрузка должна быть более 5% от суммарной номинальной нагрузки. Линии P+ и P- должны быть свиты попарно. Для соединения следует применять короткие проводники большого сечения.
Защита от обратной энергии со стороны нагрузки по запросу. Для предотвращения повреждения источника питания обратной ЭДС при торможении двигателя или при работе с индуктивной нагрузкой может использоваться встроенный ORing FET. Для модели XTR-240-48 максимально допустимое обратное напряжение указано как менее 63 В.
Пиковая мощность
Для моделей 24...48 В, включая XTR-240-48, допускается кратковременная пиковая мощность до 360 Вт, что соответствует 150% номинала, при длительности импульса не более 5 с. Допустимая скважность зависит от уровня пиковой мощности и не должна превышать 35%.
| Пиковая мощность |
Относительный уровень |
Максимальная скважность |
| 264 Вт |
110% |
35% |
| 288 Вт |
120% |
30% |
| 312 Вт |
130% |
25% |
| 336 Вт |
140% |
20% |
| 360 Вт |
150% |
10% |
Монтаж
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с применением скрученной пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Двухфазная работа допускается при снижении допустимой выходной нагрузки согласно кривым дерейтирования.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- При эксплуатации на высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Источник питания рассматривается как самостоятельный компонент, однако конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС в составе системы.
- Некоторые заводы или исполнения могут не иметь маркировки BIS; для уточнения следует обращаться в сбытовую службу производителя.
- При температуре окружающей среды от -30 до -10 °C и работе в двухфазном режиме при входе 320...380 В AC источник питания может запускаться с переходом в hiccup-режим на 5...10 секунд при холодном старте.
- Температурный диапазон двухфазной работы: от -30 до +85 °C.
