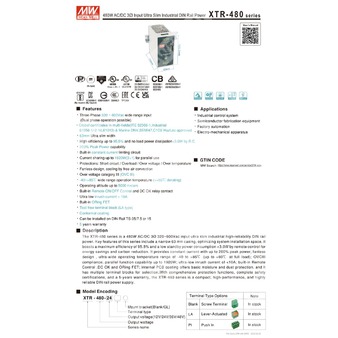

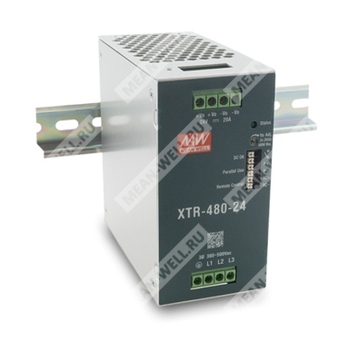

XTR-480-12 - промышленный AC/DC источник питания на 12 В для монтажа на DIN рейку с широкодиапазонным трехфазным входом.
Назначение
XTR-480-12 — это ультратонкий промышленный AC/DC источник питания серии XTR-480, предназначенный для преобразования трехфазного входного напряжения 320…600 В AC в стабилизированное выходное напряжение 12 В DC. Изделие ориентировано на применение в системах промышленного управления, автоматизации, оборудовании полупроводникового производства и электромеханических установках, где требуются высокая надежность, монтаж на DIN рейку, расширенный температурный диапазон и возможность параллельной работы.
Расшифровка партномера
| Элемент партномера |
Значение |
| XTR |
Наименование серии ультратонких промышленных AC/DC источников питания для установки на DIN рейку |
| 480 |
Класс серии по мощности 480 Вт |
| 12 |
Номинальное выходное напряжение 12 В DC |
Особенности
- Трехфазный вход 320…600 В AC с широким диапазоном входного напряжения.
- Допускается работа от двух фаз.
- Международные сертификаты для различных областей применения: ИТ-оборудование, промышленное оборудование, измерительное оборудование, морское применение, SEMI F47, исполнение для Hazardous Locations класса I, Division 2.
- Ультратонкий корпус шириной 63 мм.
- Высокий КПД до 93% для версии 12 В.
- Пиковая мощность до 200%.
- Встроенная схема ограничения тока с режимом постоянного тока.
- Распределение тока при параллельной работе до 1920 Вт по схеме 3+1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Категория перенапряжения III.
- Работа в диапазоне температур от -40 до +85°C с дерейтингом при повышенной температуре.
- Эксплуатация на высоте до 5000 м.
- Встроенное дистанционное включение и выключение.
- Релейный сигнал исправности выхода DC OK.
- Малый пусковой ток менее 10 А.
- Встроенный ORing FET.
- Защитное конформное покрытие печатной платы.
- Установка на DIN рейку TS35/7.5 или TS35/15.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
Серия XTR-480 представляет собой промышленный источник питания AC/DC мощностного класса 480 Вт с трехфазным входом 320…600 В AC и ультратонким исполнением для монтажа на DIN рейку. Модель XTR-480-12 обеспечивает выход 12 В DC и отличается узким корпусом шириной 63 мм, что упрощает размещение в шкафах автоматики и распределительных системах с высокой плотностью монтажа.
Источник питания характеризуется высоким КПД, низким потреблением в режиме дистанционного отключения, встроенной функцией ограничения тока, возможностью кратковременной работы с двукратной пиковой мощностью, естественным охлаждением без вентилятора и расширенным диапазоном рабочих температур. Конструкция предусматривает удаленное управление включением, релейный выход DC OK, встроенную схему ORing FET для защиты от обратных токов и поддержку параллельной работы до четырех устройств.
Внутреннее конформное покрытие печатной платы обеспечивает базовую защиту от влаги и пыли. Источник питания рассчитан на применение в ответственных промышленных системах, включая объекты с повышенными требованиями по электромагнитной совместимости, устойчивости к провалам напряжения и механическим воздействиям.
Параметры выхода
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В DC |
| Номинальный выходной ток |
30 А |
| Диапазон выходного тока |
0…30 А |
| Номинальная выходная мощность |
360 Вт |
| Пиковый выходной ток, 5 с |
60 А |
| Пиковая выходная мощность, 5 с |
720 Вт |
| Размах пульсаций и шума, максимум |
120 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
12…15 В |
| Точность установки выходного напряжения |
±2,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска |
800 мс при 400 В AC |
| Время нарастания |
60 мс при 400 В AC |
| Время удержания, типовое |
20 мс при 400 В AC, полная нагрузка |
Параметры входа
| Параметр |
Значение |
| Тип входа |
Трехфазный AC, возможна работа от двух фаз |
| Диапазон входного напряжения переменного тока |
320…600 В AC |
| Диапазон входного напряжения постоянного тока |
450…800 В DC |
| Частота сети |
47…63 Гц |
| Коэффициент мощности, типовой |
не менее 0,9 при 400 В AC и полной нагрузке; не менее 0,88 при 500 В AC и полной нагрузке |
| КПД, типовой |
93% |
| Потребляемый ток, типовой |
0,85 А при 400 В AC; 0,7 А при 500 В AC |
| Пусковой ток, типовой |
10 А при 500 В AC, холодный старт |
| Ток утечки |
менее 3,5 мА при 530 В AC |
| Потребляемая мощность без нагрузки при дистанционном отключении |
3,0 Вт при 400 В AC |
| Потребляемая мощность без нагрузки при дистанционном включении |
5,0 Вт при 400 В AC |
Защитные функции
| Параметр |
Значение |
| Защита от перегрузки |
105…200% от номинальной выходной мощности более 5 с, далее ограничение тока без отключения; при выходном напряжении 30…100% поддерживается номинальный ток |
| Защита от перенапряжения |
15…18 В |
| Режим срабатывания защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения или режим hiccup; автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр |
Значение |
| Параллельная работа |
До 1920 Вт по схеме 3+1, подробности определяются руководством по функциям |
| Контакт реле DC OK |
Максимальная коммутационная способность 30 В DC / 1 А, 30 В AC / 0,5 А при активной нагрузке |
| Дистанционное включение |
Разомкнутое состояние между RC+ и RC- или поддержание 2…5 В DC |
| Дистанционное выключение |
Замыкание RC+ и RC- или поддержание напряжения менее 0,5 В |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+85°C, см. кривую дерейтинга |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура хранения |
-40…+85°C |
| Влажность при хранении |
10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…60°C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; соответствие IEC60068-2-6 |
| Максимальная высота эксплуатации |
до 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201; BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201; UL121201/CSA C22.2 No.213.17 Class I, Div. 2 Group A, B, C, D Hazardous Locations T4; UL/CUL 61010-1/-2-201; GB4943.1; CNS15598-1; TPTC004; KC 62368-1; BIS IS 13252 (Part 1) по запросу |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010-1/-2-201: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Класс безопасного сверхнизкого напряжения |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4,87 кВ AC; вход-FG: 2,5 кВ AC; выход-FG: 0,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС. Эмиссия
| Параметр |
Значение |
| Кондуктивные помехи |
Класс B по BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 / KS C 9832 |
| Излучаемые помехи |
Класс B по BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 / KS C 9832 |
| Гармонический ток |
Класс A по BS EN/EN61000-3-2 |
| Мерцание напряжения |
Соответствует BS EN/EN61000-3-3 |
ЭМС. Устойчивость
| Параметр |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактный |
| Излучаемое электромагнитное поле |
BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 4, 4 кВ, критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-земля |
| Кондуктивные помехи |
BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11, провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
| Дополнительные сведения |
Соответствует BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2:2005, BS EN/EN IEC61000-6-2:2019, KS C 9835; испытание SEMI F47 при 200 В AC |
Пиковая мощность
| Параметр |
Значение для XTR-480-12 |
| Максимальная пиковая мощность |
720 Вт |
| Максимальная длительность пикового режима |
до 5 с |
| Допустимый коэффициент заполнения при 720 Вт |
до 35% |
| Пиковая мощность при коэффициенте заполнения 20% |
630 Вт |
| Пиковая мощность при коэффициенте заполнения 30% |
540 Вт |
| Пиковая мощность при коэффициенте заполнения 35% |
450 Вт |
Распределение мощности по температуре и входному напряжению
| Параметр |
Значение |
| Полная нагрузка при трехфазной работе |
доступна до +60°C |
| Дальнейшее снижение мощности по температуре |
в диапазоне +60…+85°C согласно кривой дерейтинга |
| Трехфазная работа по входному напряжению |
100% нагрузки в диапазоне примерно 440…530 В AC, 60 Гц |
| Двухфазная работа по входному напряжению |
нагрузка снижается; при 320 В AC около 80%, при 380 В AC около 90%, при 440 В AC до 100% |
Интерфейсы, клеммы и сигналы
Выходные клеммы:
| Контакт |
Назначение |
| 1, 2 |
+Vo |
| 3, 4 |
-Vo |
Управляющий разъем:
| Контакт |
Назначение |
| 1, 2 |
Релейный контакт DC OK |
| 3 |
P+ сигнал распределения тока |
| 4 |
P- сигнал распределения тока, внутренне соединен с -Vo |
| 5 |
RC+ |
| 6 |
RC- |
Входные силовые клеммы:
| Контакт |
Назначение |
| 1 |
FG |
| 2 |
AC/L1 |
| 3 |
AC/L2 |
| 4 |
AC/L3 |
Параллельная работа
- Источник питания поддерживает активное распределение тока и может работать параллельно с числом устройств до 4.
- Для параллельной работы линии P+ и P- всех блоков должны быть соединены между собой.
- Разность выходных напряжений между параллельно включенными источниками должна быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе не должен превышать: номинальный ток одного блока × число блоков × 0,9.
- Источник питания должен подключаться к нагрузке короткими проводами увеличенного сечения.
- Минимальная нагрузка при параллельной работе должна быть более 5% от суммарной номинальной нагрузки.
- Линии P+ и P- должны быть выполнены витой парой.
Сигнал DC OK
| Состояние контакта |
Состояние источника |
| Контакт замкнут |
Источник включен, выход в норме, DC OK |
| Контакт разомкнут |
Источник выключен или отказ выхода, DC Fail |
| Предельная нагрузка контакта |
30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
Дистанционное управление
| Состояние выхода |
Условие между RC+ и RC- |
| Дистанционное включение |
Разомкнуто или поддерживается 2…5 В DC |
| Дистанционное выключение |
Замкнуто или поддерживается менее 0,5 В |
Защита от обратного напряжения со стороны нагрузки
Для предотвращения повреждения источника питания при возникновении обратной ЭДС, например при торможении двигателя или работе с индуктивной нагрузкой, в устройстве предусмотрен встроенный ORing FET.
| Параметр |
Значение для XTR-480-12 |
| Напряжение отключения ORing FET по обратному напряжению |
Максимально допустимое обратное напряжение менее 16 В |
Конструктивные данные
| Параметр |
Значение |
| Габаритные размеры |
63 × 125,2 × 125 мм |
| Ширина |
63 мм |
| Высота |
125,2 мм |
| Глубина |
125 мм |
| Масса |
1,18 кг |
| Тип корпуса |
Case No.305 |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
Рекомендуемое подключение проводов
| Параметр |
Вход AC |
Выход DC |
Сигнальный разъем |
| Одножильный провод |
до 6 мм² |
до 6 мм² |
до 1,5 мм² |
| AWG |
18…10 AWG |
12…10 AWG |
24…16 AWG |
| Длина зачистки |
10…11 мм |
10…11 мм |
8…9 мм |
| Момент затяжки винтовых клемм |
5 lb-in |
5 lb-in |
не применяется |
Наработка на отказ, размеры и упаковка
| Параметр |
Значение |
| MTBF по Telcordia SR-332 (Bellcore) |
1267,7 тыс. ч минимум |
| MTBF по MIL-HDBK-217F, 25°C |
167,4 тыс. ч минимум |
| Упаковка |
8 шт. |
| Масса упаковки |
11,2 кг |
| Объем упаковки |
1,28 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Работа от двух фаз допускается при соответствующем снижении выходной нагрузки. Конкретные значения определяются кривыми дерейтинга.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Для безвентиляторных моделей при эксплуатации выше 2000 м требуется снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м. Для моделей с вентилятором — 5°C на каждые 1000 м.
- Источник питания рассматривается как самостоятельный компонент, однако в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям по ЭМС.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует применимым стандартам IEC, AS/NZS либо AS/NZS 3820, где это требуется; применение маркировки RCM соответствует AS/NZS 4417.1.
- Часть производственных площадок или модификаций может не иметь логотипа BIS.
