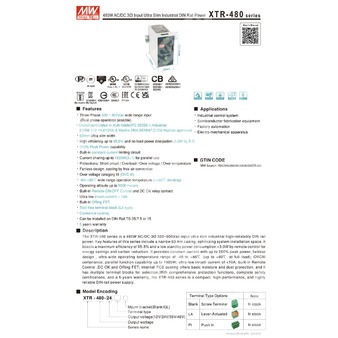

XTR-480-24 - трехфазный AC/DC источник питания 24 В мощностью 480 Вт для установки на DIN рейку в промышленных системах электропитания.
Назначение
XTR-480-24 представляет собой промышленный ультратонкий источник питания AC/DC серии XTR-480 компании MEAN WELL, предназначенный для преобразования трехфазного переменного напряжения 320...600 В AC в стабилизированное постоянное напряжение 24 В DC. Изделие рассчитано на монтаж на DIN рейку TS35/7.5 или TS35/15 и ориентировано на применение в системах промышленной автоматизации, технологическом оборудовании, полупроводниковом производстве и электромеханических установках.
Расшифровка партномера
| Элемент партномера |
Значение |
| XTR |
Наименование серии ультратонких промышленных источников питания AC/DC для установки на DIN рейку |
| 480 |
Номинальная выходная мощность серии 480 Вт |
| 24 |
Номинальное выходное напряжение 24 В DC |
Особенности
- Трехфазный вход 320...600 В AC широкого диапазона.
- Допускается работа от двух фаз.
- Международные сертификации для различных областей применения: оборудование информационных технологий, промышленное оборудование, измерительное оборудование, морское применение, SEMI F47, Hazardous Location Class I Div. 2.
- Ультратонкий корпус шириной 63 мм.
- КПД до 95,5%.
- Потребляемая мощность без нагрузки менее 3,0 Вт при дистанционном отключении.
- Поддержка пиковой мощности до 200%.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Поддержка параллельной работы с распределением тока до 1920 Вт по схеме 3+1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Категория перенапряжения III.
- Широкий диапазон рабочих температур от минус 40 до плюс 85°C с дерейтингом выше плюс 60°C.
- Работа на высоте до 5000 м.
- Встроенное дистанционное включение и отключение.
- Встроенный релейный сигнал исправности выхода DC OK.
- Пониженный пусковой ток менее 10 А.
- Встроенный ORing FET.
- Защитное конформное покрытие печатной платы.
- Установка на DIN рейку TS35/7.5 или TS35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Системы заводской автоматизации.
- Электромеханическая аппаратура.
Описание
XTR-480-24 входит в серию XTR-480 и является AC/DC источником питания промышленного исполнения с трехфазным входом 320...600 В AC и выходом 24 В DC. Ключевая особенность изделия — узкий корпус шириной 63 мм, позволяющий уменьшить занимаемое пространство в шкафу автоматики. Модель характеризуется высоким КПД, низким потреблением в режиме дистанционного отключения, поддержкой режима постоянного тока и возможностью кратковременной работы с пиковой мощностью до 200% от номинала.
Источник питания выполнен в безвентиляторной конструкции с охлаждением за счет естественной конвекции, рассчитан на эксплуатацию в широком диапазоне температур и допускает параллельную работу нескольких блоков для увеличения суммарной мощности. Предусмотрены дистанционное управление включением и отключением, релейный выход DC OK и встроенный ORing FET для защиты от обратных токов со стороны нагрузки. Конформное покрытие внутренних узлов обеспечивает базовую защиту от влаги и пыли.
Параметры выхода
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В DC |
| Номинальный выходной ток |
20 А |
| Диапазон выходного тока |
0...20 А |
| Номинальная выходная мощность |
480 Вт |
| Пиковый ток в течение 5 с |
40 А |
| Пиковая мощность в течение 5 с |
960 Вт |
| Диапазон регулировки выходного напряжения |
24...29 В |
| Пульсации и шум |
120 мВ пик-пик |
| Точность установки выходного напряжения |
±1,0% |
| Нестабильность по входу |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска |
800 мс при 400 В AC, 600 мс при 500 В AC, при полной нагрузке |
| Время нарастания |
60 мс при 400 В AC, 60 мс при 500 В AC, при полной нагрузке |
| Время удержания |
20 мс при 400 В AC, 20 мс при 500 В AC, при полной нагрузке |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
Трехфазный 320...600 В AC |
| Работа от двух фаз |
Допускается |
| Диапазон входного напряжения постоянного тока |
450...800 В DC |
| Частотный диапазон |
47...63 Гц |
| Коэффициент мощности |
не менее 0,9 при 400 В AC; не менее 0,88 при 500 В AC, при полной нагрузке |
| Типовой входной ток |
0,85 А при 400 В AC; 0,7 А при 500 В AC |
| Типовой КПД |
94% |
| Пусковой ток |
холодный старт, 10 А при 500 В AC |
| Ток утечки |
менее 3,5 мА при 530 В AC |
| Потребляемая мощность без нагрузки при дистанционном отключении |
3,0 Вт при 400 В AC |
| Потребляемая мощность без нагрузки при дистанционном включении |
5,0 Вт при 400 В AC |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...200% от номинальной выходной мощности более 5 с, далее ограничение тока без отключения при номинальном токе, когда выходное напряжение составляет 30...100% от номинала |
| Защита от перенапряжения |
30...35 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения или переход в режим hiccup, автоматическое восстановление после снижения температуры |
Функции управления и параллельной работы
| Параметр |
Значение |
| Параллельная работа |
До 1920 Вт по схеме 3+1 |
| Релейный контакт DC OK |
Максимум 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Дистанционное включение |
Разомкнутое состояние между RC+ и RC- либо подача 2...5 В DC |
| Дистанционное отключение |
Замыкание между RC+ и RC- либо напряжение менее 0,5 В DC |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от -40 до +85°C |
| Дерейтинг по температуре |
Согласно кривой снижения нагрузки; выше +60°C требуется снижение нагрузки |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85°C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60°C |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; соответствие IEC 60068-2-6 |
| Рабочая высота |
До 5000 м |
Электрическая прочность, изоляция и безопасность
| Параметр |
Значение |
| Испытательное напряжение вход-выход |
4,87 кВ AC |
| Испытательное напряжение вход-земля |
2,5 кВ AC |
| Испытательное напряжение выход-земля |
0,5 кВ AC |
| Испытательное напряжение выход-контакт DC OK |
0,5 кВ AC |
| Сопротивление изоляции вход-выход, вход-земля, выход-земля |
более 100 МОм при 500 В DC, 25°C, 70% RH |
| Категория перенапряжения по IEC/EN 61558-1/-2-16 |
OVC III, высота до 2000 м |
| Категория перенапряжения по IEC/EN/UL 61010-1/-2-201 |
OVC II, высота до 5000 м |
| Категория перенапряжения по IEC/EN 62368-1 |
OVC II, высота до 5000 м |
| Категория безопасного сверхнизкого напряжения |
SELV по IEC/EN 61558-2-16; SELV/ES1 по IEC/EN 62368-1 |
Электромагнитная совместимость
| Параметр |
Значение |
| Кондуктивные помехи |
Класс B |
| Излучаемые помехи |
Класс B |
| Гармонические составляющие тока |
Класс A |
| Фликер |
Соответствует требованиям |
| Электростатический разряд |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактный |
| Радиочастотное электромагнитное поле |
Уровень 3, 10 В/м, критерий A |
| Быстрые переходные процессы |
Уровень 4, 4 кВ, критерий A |
| Импульсные перенапряжения |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-земля |
| Кондуктивные помехоустойчивость |
Уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты |
Уровень 4, 30 А/м, критерий A |
| Провалы и прерывания напряжения |
провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Испытание SEMI F47 |
Проведено при 200 В AC |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF по Telcordia SR-332 |
1267,7 тыс. ч минимум |
| MTBF по MIL-HDBK-217F |
167,4 тыс. ч минимум при 25°C |
| Габаритные размеры |
63 x 125,2 x 125 мм |
| Масса одного изделия |
1,18 кг |
| Упаковка |
8 шт. |
| Масса упаковки |
11,2 кг |
| Объем упаковки |
1,28 куб. фута |
Сигнальные и силовые выводы
Выходные клеммы:
| Номер вывода |
Назначение |
| 1, 2 |
Положительный выход +Vo |
| 3, 4 |
Отрицательный выход -Vo |
Управляющий разъем:
| Номер вывода |
Назначение |
| 1, 2 |
Релейный контакт DC OK |
| 3 |
P+ сигнал распределения тока |
| 4 |
P- сигнал распределения тока |
| 5 |
RC+ |
| 6 |
RC- |
Входные клеммы:
| Номер вывода |
Назначение |
| 1 |
Защитное заземление FG |
| 2 |
Фаза AC/L1 |
| 3 |
Фаза AC/L2 |
| 4 |
Фаза AC/L3 |
Параллельная работа
XTR-480-24 поддерживает активное распределение тока и может подключаться параллельно в количестве до 4 блоков для наращивания выходной мощности.
- Параллельная работа реализуется при взаимном соединении сигналов P+ и P- всех источников.
- Разница выходных напряжений между параллельно работающими блоками должна быть менее 0,2 В.
- Суммарный выходной ток в параллельном режиме не должен превышать величину: номинальный ток одного блока × число блоков × 0,9.
- Максимальное количество источников в параллели — 4.
- Для соединения источников рекомендуется использовать короткие проводники большого сечения.
- Минимальная нагрузка при параллельной работе должна быть более 5% от суммарной номинальной нагрузки.
- Линии P+ и P- должны быть выполнены витой парой.
Релейный сигнал DC OK
- Замкнутый контакт: источник включен, выход в норме.
- Разомкнутый контакт: источник выключен или отказ выхода.
- Предельная коммутационная способность: 30 В DC / 1 А, 30 В AC / 0,5 А при активной нагрузке.
Дистанционное управление
- Дистанционное включение: цепь RC+ и RC- разомкнута либо между ними поддерживается 2...5 В DC.
- Дистанционное отключение: цепь RC+ и RC- замкнута либо напряжение между ними менее 0,5 В DC.
Защита от обратного напряжения со стороны нагрузки
Источник питания оснащен встроенным ORing FET для предотвращения повреждения при возникновении обратной электродвижущей силы, например при торможении двигателя или работе с индуктивной нагрузкой.
| Параметр |
Значение |
| Напряжение отключения ORing FET по обратному напряжению для модели XTR-480-24 |
менее 35 В |
Механические данные и монтаж
- Габариты корпуса: 63 x 125,2 x 125 мм.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа.
- Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
Рекомендуемые проводники
| Группа клемм |
Параметр |
Значение для XTR-480-24 |
| Вход AC |
Одножильный провод |
до 6 мм² |
| Вход AC |
Диапазон AWG |
18...10 AWG |
| Вход AC |
Длина снятия изоляции |
10...11 мм |
| Выход DC |
Одножильный провод |
до 6 мм² |
| Выход DC |
Диапазон AWG |
16...10 AWG |
| Выход DC |
Длина снятия изоляции |
10...11 мм |
| Сигнальный разъем |
Одножильный провод |
до 1,5 мм² |
| Сигнальный разъем |
Диапазон AWG |
24...16 AWG |
| Сигнальный разъем |
Длина снятия изоляции |
8...9 мм |
| Винтовые клеммы входа AC |
Момент затяжки |
5 lb-in |
| Винтовые клеммы выхода DC |
Момент затяжки |
5 lb-in |
Сертификация и соответствие
- IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201.
- BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201.
- UL 121201 / CSA C22.2 No. 213.17 Class I, Div. 2, Group A, B, C, D Hazardous Locations T4.
- UL/CUL 61010-1/-2-201.
- GB4943.1.
- CNS15598-1.
- TPTC004.
- KC 62368-1.
- SEMI F47.
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельно соединенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по входу и нестабильность по нагрузке.
- Работа от двух фаз допускается при соответствующем снижении выходной нагрузки. Необходимо учитывать кривые дерейтинга.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Для безвентиляторных моделей при эксплуатации выше 2000 м снижение допустимой температуры составляет 3,5°C на каждые 1000 м. Для моделей с вентилятором — 5°C на каждые 1000 м.
- Источник питания рассматривается как самостоятельный компонент, однако конечное оборудование должно повторно подтверждать соответствие всей системы требованиям по ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это применимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
- На части производственных площадок или для некоторых модификаций знак BIS может отсутствовать.
