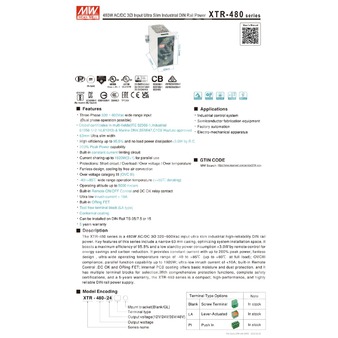

XTR-480-36 - трёхфазный AC/DC источник питания на DIN рейку с выходом 36 В и номинальной мощностью 480 Вт для промышленного применения.
Расшифровка партномера
| Элемент |
Значение |
Описание |
| XTR |
Серия |
Серия ультратонких промышленных источников питания на DIN рейку с трёхфазным входом |
| 480 |
Выходная мощность |
Класс мощности 480 Вт |
| 36 |
Выходное напряжение |
Номинальное выходное напряжение 36 В постоянного тока |
Назначение
XTR-480-36 представляет собой промышленный AC/DC источник питания повышенной надёжности для установки на DIN рейку TS-35/7.5 или TS-35/15. Модель предназначена для преобразования трёхфазного напряжения 320...600 В AC в стабилизированное напряжение 36 В DC и ориентирована на применение в системах промышленного управления, оборудовании полупроводникового производства, фабричной автоматизации и электромеханической аппаратуре.
Особенности
- Трёхфазный вход 320...600 В AC с возможностью работы от двух фаз
- Международные сертификаты для различных областей применения: ITE, промышленное оборудование, измерительное оборудование, морское применение DNV, SEMI F47, C1D2 HazLoc
- Ультратонкий корпус шириной 63 мм
- Высокий КПД до 94,5 % для модели XTR-480-36
- Низкое потребление без нагрузки при дистанционном отключении: менее 3,0 Вт
- Пиковая мощность до 200 %
- Встроенная схема ограничения тока в режиме постоянного тока
- Параллельная работа с распределением тока до 1920 Вт по схеме 3+1
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Безвентиляторное исполнение с охлаждением естественной конвекцией
- Категория перенапряжения III
- Рабочий температурный диапазон от -40 до +85 °C
- Работа на высоте до 5000 м
- Встроенное дистанционное включение и отключение
- Встроенный релейный контакт DC OK
- Сверхнизкий пусковой ток менее 10 А
- Встроенный ORing FET
- Защитное конформное покрытие
- Установка на DIN рейку TS-35/7.5 или TS-35/15
Области применения
- Промышленные системы управления
- Оборудование для производства полупроводников
- Системы фабричной автоматизации
- Электромеханическая аппаратура
Описание
Серия XTR-480 представляет собой линейку AC/DC источников питания мощностью 480 Вт с трёхфазным входом 320...600 В AC в ультратонком промышленном исполнении для установки на DIN рейку. Модель XTR-480-36 выполнена в корпусе шириной 63 мм, что позволяет минимизировать требуемое монтажное пространство в шкафу управления. Источник питания обеспечивает стабилизированное выходное напряжение 36 В DC при номинальной мощности 478,8 Вт и номинальном токе 13,3 А.
Устройство характеризуется высоким КПД 94,5 %, низким потреблением в режиме дистанционного отключения, работой в широком температурном диапазоне, поддержкой пиковых нагрузок до 200 %, встроенными функциями распределения тока при параллельном включении, дистанционного управления и сигнализации исправности выхода. Конформное покрытие печатной платы обеспечивает базовую защиту от влаги и пыли.
Выходные параметры
| Параметр |
Значение для XTR-480-36 |
| Номинальное выходное напряжение |
36 В DC |
| Номинальный выходной ток |
13,3 А |
| Диапазон выходного тока |
0...13,3 А |
| Номинальная выходная мощность |
478,8 Вт |
| Пиковый ток, 5 с |
26,7 А |
| Пиковая мощность, 5 с |
961 Вт |
| Пульсации и шум, максимум |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
36...42 В |
| Точность установки напряжения |
±1,0 % |
| Нестабильность по сети |
±0,5 % |
| Нестабильность по нагрузке |
±1,0 % |
| Время запуска |
600 мс |
| Время нарастания |
60 мс при 500 В AC и полной нагрузке |
| Время удержания |
20 мс при 400 В AC; 20 мс при 500 В AC, полная нагрузка |
Входные параметры
| Параметр |
Значение для XTR-480-36 |
| Тип входа |
Трёхфазный AC, возможна работа от двух фаз |
| Диапазон входного напряжения AC |
320...600 В AC |
| Диапазон входного напряжения DC |
450...800 В DC |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности |
не менее 0,9 при 400 В AC; не менее 0,88 при 500 В AC, полная нагрузка |
| КПД, типовое значение |
94,5 % |
| Потребление без нагрузки при дистанционном отключении |
3,0 Вт при 400 В AC |
| Потребление без нагрузки при дистанционном включении |
5,0 Вт при 400 В AC |
| Потребляемый ток AC, типовое значение |
0,85 А при 400 В AC; 0,7 А при 500 В AC |
| Пусковой ток, типовое значение |
10 А при 500 В AC, холодный пуск |
| Ток утечки |
менее 3,5 мА при 530 В AC |
Защиты
| Параметр |
Значение для XTR-480-36 |
| Защита от перегрузки |
105...200 % от номинальной выходной мощности более 5 с, далее ограничение тока без отключения при номинальном токе, когда выходное напряжение составляет 30...100 % от номинала |
| Защита от перенапряжения |
43...50 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения или режим hiccup, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр |
Значение для XTR-480-36 |
| Параллельная работа |
До 1920 Вт по схеме 3+1 |
| Релейный контакт DC OK |
Максимальная нагрузка контактов 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Дистанционное управление, включение |
RC+ и RC- разомкнуты или приложено 2...5 В DC |
| Дистанционное управление, отключение |
RC+ и RC- замкнуты или напряжение менее 0,5 В DC |
| Сигнал распределения тока P+ |
Линия активного распределения тока между параллельно включёнными модулями |
| Сигнал распределения тока P- |
Линия активного распределения тока, внутренне соединена с -Vo |
Параметры окружающей среды
| Параметр |
Значение для XTR-480-36 |
| Рабочая температура |
-40...+85 °C |
| Рабочая влажность |
20...95 % относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95 % относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03 %/°C в диапазоне 0...60 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; соответствие IEC 60068-2-6 |
| Высота эксплуатации |
До 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201; BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201; UL 121201 / CSA C22.2 No.213.17 Class I, Div. 2 Group A, B, C, D Hazardous Locations T4; UL/CUL 61010-1/-2-201; GB4943.1; CNS15598-1; TPTC004; KC 62368-1; BIS IS 13252 Part 1; Marine DNV для исполнения GL; SEMI F47 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010-1/-2-201: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Класс SELV |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4,87 кВ AC; вход-земля: 2,5 кВ AC; выход-земля: 0,5 кВ AC; выход-контакт DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: более 100 МОм при 500 В DC, 25 °C, 70 % RH |
Эмиссия электромагнитных помех
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN 55032 (CISPR32), BS EN/EN 61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN 55032 (CISPR32), BS EN/EN 61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонический ток |
BS EN/EN 61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN 61000-3-3 |
Без указания класса |
Устойчивость к электромагнитным воздействиям
| Параметр |
Стандарт |
Испытательный уровень |
| Электростатический разряд |
BS EN/EN 61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактный разряд |
| Радиочастотное электромагнитное поле |
BS EN/EN 61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN 61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN 61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-земля |
| Кондуктивные радиочастотные воздействия |
BS EN/EN 61000-4-6 |
Уровень 3, 10 В/м; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN 61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Провалы и прерывания напряжения |
BS EN/EN 61000-4-11 |
Провал более 95 % на 0,5 периода; провал 30 % на 25 периодов; прерывание более 95 % на 250 периодов |
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1267,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 167,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
63 x 125,2 x 125 мм |
| Масса |
1,18 кг |
| Упаковка |
8 шт., 11,2 кг, 1,28 куб. фута |
Механические данные и подключения
Корпус: Case No.305.
Установка: на DIN рейку TS35/7.5 или TS35/15.
| Клеммная группа |
Номер вывода |
Назначение |
| Выход DC |
1, 2 |
+Vo |
| Выход DC |
3, 4 |
-Vo |
| Сигнальные выводы |
1, 2 |
Релейный контакт DC OK |
| Сигнальные выводы |
3 |
P+ |
| Сигнальные выводы |
4 |
P- |
| Сигнальные выводы |
5 |
RC+ |
| Сигнальные выводы |
6 |
RC- |
| Вход AC |
1 |
FG |
| Вход AC |
2 |
AC/L1 |
| Вход AC |
3 |
AC/L2 |
| Вход AC |
4 |
AC/L3 |
Рекомендуемое подключение проводников
| Цепь |
Сечение жёсткого провода |
AWG |
Длина снятия изоляции |
Момент затяжки |
| Вход AC |
до 6 мм² |
18...10 AWG |
10...11 мм |
5 lb-in для винтовых клемм |
| Выход DC для XTR-480-36 |
до 6 мм² |
16...10 AWG |
10...11 мм |
5 lb-in для винтовых клемм |
| Сигнальный разъём |
до 1,5 мм² |
24...16 AWG |
8...9 мм |
не применяется |
Пиковая мощность
Источник питания поддерживает кратковременную работу в режиме пиковой мощности. Для модели XTR-480-36 пиковая мощность составляет 961 Вт в течение до 5 секунд. Допустимая скважность зависит от уровня пиковой мощности. Средняя выходная мощность за период не должна превышать номинальную.
Для моделей 24 В...48 В предусмотрены следующие типовые уровни пиковой мощности:
| Пиковая мощность |
Относительный уровень |
| 600 Вт |
125 % |
| 720 Вт |
150 % |
| 840 Вт |
175 % |
| 960 Вт |
200 % |
Параллельная работа
- Поддерживается активное распределение тока между блоками.
- Допускается параллельное включение до 4 источников.
- Для параллельной работы выводы P+ и P- всех блоков должны быть соединены между собой.
- Разность выходных напряжений между параллельно включёнными модулями должна быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе не должен превышать: номинальный ток одного блока x число блоков x 0,9.
- Минимальная нагрузка при параллельной работе должна быть более 5 % от суммарной номинальной нагрузки.
- Линии P+ и P- должны быть выполнены витой парой.
- Для соединения блоков между собой и подключения к нагрузке следует использовать короткие проводники большого сечения.
Релейный сигнал DC OK
| Состояние контакта |
Состояние источника питания |
| Контакт замкнут |
Источник включён, выход в норме, DC OK |
| Контакт разомкнут |
Источник выключен или отказ по выходу |
| Максимальная нагрузка контактов |
30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
Дистанционное управление включением и отключением
| Состояние выхода |
Условие между RC+ и RC- |
| Дистанционное включение |
Разомкнутое состояние или 2...5 В DC |
| Дистанционное отключение |
Замкнутое состояние или менее 0,5 В DC |
Защита от обратного напряжения со стороны нагрузки
Встроенный ORing FET предотвращает повреждение источника питания обратной ЭДС при торможении двигателя или при работе с индуктивной нагрузкой.
| Модель |
Максимально допустимое обратное напряжение |
| XTR-480-36 |
менее 50 В |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- Работа от двух фаз допускается при соответствующем снижении выходной нагрузки. Необходимо учитывать кривые снижения мощности.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если рядом расположен источник тепла, рекомендуется зазор 15 мм.
- При рабочей высоте свыше 2000 м снижение допустимой температуры окружающей среды для безвентиляторных моделей составляет 3,5 °C на каждые 1000 м, для моделей с вентилятором 5 °C на каждые 1000 м.
- Источник питания рассматривается как самостоятельный компонент; в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям ЭМС.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это требуется. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или отдельные исполнения могут не иметь логотипа BIS; для уточнения требуется дополнительное согласование с поставщиком.
