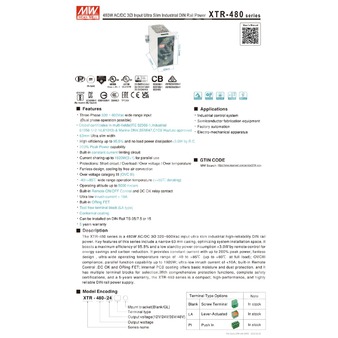

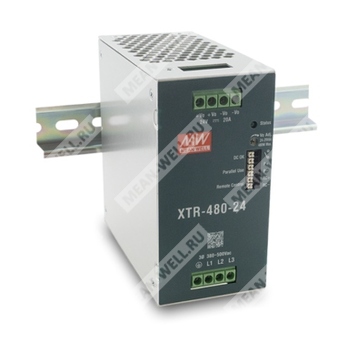

XTR-480-48 - трехфазный AC/DC источник питания 48 В постоянного тока мощностью 480 Вт для промышленного монтажа на DIN рейку.
Расшифровка партномера
| Часть партномера |
Значение |
| XTR |
Серия ультратонких промышленных источников питания MEAN WELL для установки на DIN рейку |
| 480 |
Номинальная выходная мощность серии 480 Вт |
| 48 |
Номинальное выходное напряжение 48 В постоянного тока |
Назначение
XTR-480-48 представляет собой промышленный AC/DC источник питания серии XTR-480 с трехфазным входом 320...600 В переменного тока и номинальным выходом 48 В постоянного тока, предназначенный для систем промышленного управления, фабричной автоматизации, электромеханического оборудования и технологических установок микроэлектроники. Устройство выполнено в узком корпусе шириной 63 мм, рассчитано на монтаж на DIN рейку TS35/7.5 или TS35/15, поддерживает удаленное включение и отключение, сигнализацию исправности выхода, параллельную работу и работу с пиковыми нагрузками.
Особенности
- Трехфазный входной диапазон 320...600 В AC, допускается работа от двух фаз.
- Ультратонкий корпус шириной 63 мм.
- КПД до 95,5%.
- Потребление без нагрузки менее 3,0 Вт при удаленном отключении.
- Поддержка пиковой мощности до 200%.
- Встроенная схема ограничения тока с характеристикой постоянного тока.
- Параллельная работа с распределением тока до суммарной мощности 1920 Вт по схеме 3+1.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Категория перенапряжения III.
- Диапазон рабочей температуры от -40 до +85°C с дерейтингом выше +60°C.
- Рабочая высота установки до 5000 м.
- Встроенное дистанционное управление включением и отключением.
- Встроенный релейный контакт DC OK.
- Очень низкий пусковой ток менее 10 А.
- Встроенный ORing FET.
- Конформное покрытие печатной платы.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Системы фабричной автоматизации.
- Электромеханическая аппаратура.
Описание
Серия XTR-480 представляет собой линейку промышленных высоконадежных AC/DC источников питания мощностью 480 Вт с трехфазным входом 320...600 В AC. Модель XTR-480-48 формирует выход 48 В постоянного тока и ориентирована на применение в условиях ограниченного монтажного пространства и повышенных требований к надежности. Узкий корпус шириной 63 мм упрощает компоновку оборудования в шкафах автоматики.
Источник питания характеризуется высоким КПД, малым собственным потреблением в режиме удаленного отключения, возможностью кратковременной отдачи двойной номинальной мощности и наличием встроенной функции активного распределения тока при параллельной работе. Безвентиляторное охлаждение повышает эксплуатационную надежность и снижает требования к обслуживанию. Конформное покрытие внутренних узлов обеспечивает базовую защиту от влаги и пыли. Реализованы функции дистанционного управления, релейной индикации исправности выхода и защиты от обратных напряжений со стороны нагрузки за счет встроенного ORing FET.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В DC |
| Номинальный выходной ток |
10 А |
| Диапазон выходного тока |
0...10 А |
| Номинальная выходная мощность |
480 Вт |
| Пиковый ток в течение 5 с |
20 А |
| Пиковая мощность в течение 5 с |
960 Вт |
| Размах пульсаций и шума, не более |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
48...55 В |
| Точность установки выходного напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска |
600 мс |
| Время нарастания |
60 мс |
| Время удержания при полном load и 400 В AC |
20 мс |
| Время удержания при полном load и 500 В AC |
20 мс |
Входные параметры
| Параметр |
Значение |
| Тип входа |
Трехфазный переменный ток, возможна работа от двух фаз |
| Диапазон входного напряжения переменного тока |
320...600 В AC |
| Диапазон входного напряжения постоянного тока |
450...800 В DC |
| Диапазон входной частоты |
47...63 Гц |
| Коэффициент мощности при 400 В AC и полной нагрузке |
не менее 0,9 |
| Коэффициент мощности при 500 В AC и полной нагрузке |
не менее 0,88 |
| Типовой входной ток при 400 В AC |
0,85 А |
| Типовой входной ток при 500 В AC |
0,7 А |
| Типовой пусковой ток |
10 А при холодном старте и 500 В AC |
| Ток утечки |
менее 3,5 мА при 530 В AC |
| Типовой КПД |
95,5% |
| Потребление без нагрузки при удаленном отключении |
3,0 Вт при 400 В AC |
| Потребление без нагрузки при удаленном включении |
5,0 Вт при 400 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
105...200% от номинальной выходной мощности более 5 с, далее ограничение тока без отключения при снижении выходного напряжения до 30...100% от номинала |
| Защита от перенапряжения |
56...65 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выхода или режим hiccup, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр |
Значение |
| Параллельная работа |
До 1920 Вт по схеме 3+1 |
| Релейный контакт DC OK |
Максимум 30 В DC / 1 А, 30 В AC / 0,5 А, резистивная нагрузка |
| Удаленное включение |
Разомкнутое состояние между RC+ и RC- либо уровень 2...5 В DC |
| Удаленное отключение |
Короткое замыкание между RC+ и RC- либо уровень менее 0,5 В DC |
| ORing FET |
Встроен |
| Максимально допустимое обратное напряжение со стороны нагрузки |
менее 63 В |
Пиковая мощность
| Параметр |
Значение |
| Максимальная пиковая мощность для модели 24...48 В |
960 Вт |
| Длительность пикового режима |
не более 5 с |
| Максимальный коэффициент заполнения |
не более 35% |
| Пример для режима 960 Вт |
при Vin = 400 В, среднемощностном ограничении 480 Вт и t ≤ 5 с период T должен быть не менее 100 с, непиковая мощность не более 454,7 Вт |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40...+85°C |
| Дерейтинг по температуре |
требуется выше +60°C |
| Рабочая влажность |
20...95% RH, без конденсации |
| Температура хранения |
-40...+85°C |
| Влажность хранения |
10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60°C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z, монтаж по IEC60068-2-6 |
| Рабочая высота |
до 5000 м |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201; BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201; UL 121201 / CSA C22.2 No.213.17 Class I, Div. 2 Group A, B, C, D Hazardous Locations T4; UL/CUL 61010-1/-2-201; GB4943.1; CNS15598-1; TPTC004; KC 62368-1; BIS IS 13252 Part 1 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м; IEC/EN 62368-1: OVC II, высота до 5000 м |
| SELV |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
вход-выход 4,87 кВ AC; вход-FG 2,5 кВ AC; выход-FG 0,5 кВ AC; выход-DC OK 0,5 кВ AC |
| Сопротивление изоляции |
вход-выход, вход-FG, выход-FG более 100 МОм при 500 В DC, 25°C, 70% RH |
Эмиссия помех
| Параметр |
Значение |
| Кондуктивные помехи |
Class B по BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
| Излучаемые помехи |
Class B по BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
| Гармонический ток |
Class A по BS EN/EN61000-3-2 |
| Колебания напряжения и фликер |
соответствует BS EN/EN61000-3-3 |
Устойчивость к электромагнитным воздействиям
| Параметр |
Значение |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху, 8 кВ контакт, критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 4, 4 кВ, критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия и 4 кВ линия-земля |
| Кондуктивные помехи |
BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11, более 95% провал на 0,5 периода, 30% провал на 25 периодов, более 95% прерывание на 250 периодов |
| Дополнительно |
соответствие BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2:2005, BS EN/EN IEC61000-6-2:2019, KS C 9835; испытания SEMI F47 при 200 В AC |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF по Telcordia SR-332 |
1267,7 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25°C |
167,4 тыс. ч минимум |
| Габаритные размеры |
63 x 125,2 x 125 мм |
| Масса |
1,18 кг |
| Упаковка |
8 шт., 11,2 кг, 1,28 куб. фута |
Подключение и назначение выводов
Силовые выходные клеммы
| Номер вывода |
Назначение |
| 1, 2 |
+Vo |
| 3, 4 |
-Vo |
Клеммы управления
| Номер вывода |
Назначение |
| 1, 2 |
Релейный контакт DC OK |
| 3 |
P+ |
| 4 |
P- |
| 5 |
RC+ |
| 6 |
RC- |
Входные клеммы переменного тока
| Номер вывода |
Назначение |
| 1 |
FG |
| 2 |
AC/L1 |
| 3 |
AC/L2 |
| 4 |
AC/L3 |
Рекомендации по проводам и монтажу
| Узел подключения |
Параметр |
Значение |
| Вход AC |
Сечение однопроволочного проводника |
до 6 мм² |
| Вход AC |
Диапазон AWG |
18...10 AWG |
| Вход AC |
Длина зачистки |
10...11 мм |
| Выход DC для XTR-480-24/36/48 |
Сечение однопроволочного проводника |
до 6 мм² |
| Выход DC для XTR-480-24/36/48 |
Диапазон AWG |
16...10 AWG |
| Выход DC для XTR-480-24/36/48 |
Длина зачистки |
10...11 мм |
| Сигнальный разъем |
Сечение однопроволочного проводника |
до 1,5 мм² |
| Сигнальный разъем |
Диапазон AWG |
24...16 AWG |
| Сигнальный разъем |
Длина зачистки |
8...9 мм |
| Винтовые клеммы входа AC |
Момент затяжки |
5 lb-in |
| Винтовые клеммы выхода DC |
Момент затяжки |
5 lb-in |
Параллельная работа
Источник питания поддерживает встроенную активную функцию распределения тока и может подключаться параллельно с количеством до 4 устройств.
- Параллельная работа реализуется при взаимном соединении выводов P+ и P- всех блоков.
- Разность выходных напряжений между блоками при параллельной работе должна быть менее 0,2 В.
- Суммарный выходной ток не должен превышать значение: номинальный ток одного блока x число блоков x 0,9.
- При параллельной работе необходимо использовать короткие проводники увеличенного сечения и затем подключать их к нагрузке.
- Минимальная нагрузка при параллельной работе должна быть более 5% от суммарной номинальной нагрузки.
- Линии P+ и P- следует прокладывать витой парой.
Релейный сигнал DC OK
Релейный контакт DC OK замыкается при включенном источнике питания и исправном выходе, и размыкается при отключении источника или отказе по выходу. Максимально допустимая коммутируемая нагрузка: 30 В DC / 1 А или 30 В AC / 0,5 А при резистивном характере нагрузки.
Дистанционное управление
Функция дистанционного управления позволяет включать и отключать выход внешним электрическим сигналом между выводами RC+ и RC-.
- Включение: разомкнутое состояние либо уровень 2...5 В DC.
- Отключение: короткое замыкание либо уровень менее 0,5 В DC.
Механические параметры
| Параметр |
Значение |
| Ширина |
63 мм |
| Высота |
125,2 мм |
| Глубина |
125 мм |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Рекомендуемые монтажные зазоры при длительной полной нагрузке |
40 мм сверху, 20 мм снизу, 5 мм слева и справа |
| При наличии соседнего источника тепла |
Рекомендуется зазор 15 мм |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи из конденсаторов 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- Работа от двух фаз допускается при соответствующем снижении допустимой выходной нагрузки согласно кривым дерейтинга.
- Для установки при длительной работе на полной мощности рекомендуются зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Для безвентиляторных моделей при эксплуатации на высоте более 2000 м необходимо учитывать температурный дерейтинг 3,5°C на каждые 1000 м; для моделей с вентилятором — 5°C на каждые 1000 м.
- Источник питания рассматривается как самостоятельный компонент, однако в составе конечного оборудования необходимо повторно подтверждать соответствие всей системы требованиям ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS либо AS/NZS 3820, где это требуется. Использование маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или отдельные исполнения могут не иметь маркировки BIS; по таким исполнениям требуется уточнение.
