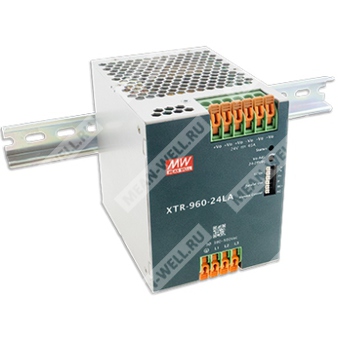

XTR-960-24 - трехфазный AC/DC источник питания 24 В постоянного тока мощностью 960 Вт для промышленного монтажа на DIN рейку.
Назначение
XTR-960-24 представляет собой промышленный ультратонкий источник питания серии XTR-960 для преобразования трехфазного переменного напряжения 320...600 В в стабилизированное выходное напряжение 24 В постоянного тока. Устройство предназначено для систем промышленного управления, оборудования автоматизации, полупроводникового технологического оборудования и электромеханических установок, где требуется высокая удельная мощность, узкий корпус, работа без вентилятора, возможность параллельной работы и удаленного управления.
Расшифровка партномера
| Элемент партномера |
Значение |
| XTR |
Наименование серии промышленных AC/DC источников питания для монтажа на DIN рейку |
| 960 |
Номинальная выходная мощность 960 Вт |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Описание
Серия XTR-960 является семейством промышленных AC/DC источников питания мощностью 960 Вт с трехфазным входом 320...600 В переменного тока. Для XTR-960-24 характерен узкий корпус шириной 96 мм, что позволяет уменьшить занимаемое пространство в шкафу автоматики. Источник питания обеспечивает КПД до 95% для исполнения 24 В, имеет низкое собственное потребление при дистанционном отключении, встроенный режим ограничения тока с поддержкой повышенной пиковой мощности до 200%, естественное охлаждение без вентилятора и расширенный температурный диапазон эксплуатации.
Устройство поддерживает параллельную работу нескольких модулей с функцией распределения тока, имеет встроенные цепи удаленного включения и отключения, выход релейного сигнала исправности, а также встроенный ORing FET для защиты и построения резервированных систем питания. Конформное покрытие печатной платы обеспечивает базовую защиту от влаги и пыли. Источник питания рассчитан на эксплуатацию в промышленной среде, в том числе на значительных высотах, при соблюдении условий снижения нагрузки.
Особенности
- Трехфазный вход 320...600 В переменного тока, возможна работа от двух фаз.
- Ультратонкий корпус шириной 96 мм.
- КПД до 95%.
- Низкая потребляемая мощность без нагрузки при дистанционном отключении: 3,1 Вт при 400 В AC.
- Пиковая мощность до 200% от номинальной.
- Встроенная схема ограничения тока постоянного уровня.
- Параллельная работа с распределением тока до 3840 Вт по схеме 3+1.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Категория перенапряжения III по части отдельных стандартов применения.
- Диапазон рабочей температуры от -40 до +85 °C с дерейтингом при повышенной температуре.
- Рабочая высота до 5000 м.
- Встроенное дистанционное включение/отключение и релейный сигнал исправности выхода.
- Сверхнизкий пусковой ток менее 10 А.
- Встроенный ORing FET.
- Конформное покрытие.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
40 А |
| Диапазон выходного тока |
0...40 А |
| Номинальная мощность |
960 Вт |
| Пиковый ток, 5 с |
80 А |
| Пиковая мощность, 5 с |
1920 Вт |
| Пульсации и шум, максимум |
120 мВ пик-пик |
| Диапазон подстройки выходного напряжения |
24...29 В |
| Точность установки выходного напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления и нарастания |
800 мс, 60 мс при 400 В AC; 600 мс, 60 мс при 500 В AC, при полной нагрузке |
| Время удержания, типовое |
20 мс при 400 В AC; 20 мс при 500 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
Трехфазный вход 320...600 В AC; возможна работа от двух фаз; 450...800 В DC |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности, типовой |
не менее 0,92 при 400 В AC; не менее 0,9 при 500 В AC, при полной нагрузке |
| КПД, типовой |
95% |
| Потребляемый ток, типовой |
2 А при 400 В AC; 1,4 А при 500 В AC |
| Пусковой ток, типовой |
холодный старт 10 А при 500 В AC |
| Ток утечки |
менее 3,5 мА при 530 В AC |
| Потребление без нагрузки при дистанционном отключении |
3,1 Вт при 400 В AC |
| Потребление без нагрузки при дистанционном включении |
6,5 Вт при 400 В AC |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...200% от номинальной выходной мощности более 5 с, затем ограничение тока постоянного уровня без отключения при номинальном токе, если выходное напряжение находится в диапазоне 30...100% от номинала |
| Режим при глубокой перегрузке |
При выходном напряжении менее 30% от номинального - режим hiccup |
| Защита от перенапряжения |
30...35 В |
| Реакция на перенапряжение |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр |
Значение |
| Параллельная работа |
До 3840 Вт по схеме 3+1 |
| Релейный контакт исправности |
Максимальная коммутируемая нагрузка 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Дистанционное включение |
Цепь RC+ относительно RC- разомкнута или поддерживается напряжение 2...5 В DC |
| Дистанционное отключение |
Цепь RC+ относительно RC- замкнута или поддерживается напряжение менее 0,5 В |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40...+85 °C |
| Особенность по температуре |
Полная нагрузка допускается до +60 °C, далее требуется снижение нагрузки согласно кривой дерейтинга |
| Рабочая влажность |
20...95% RH, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность хранения |
10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C |
| Вибрация |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
До 5000 м |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201; BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201; UL 121201/CSA C22.2 No.213.17 Class I, Div. 2 Group A, B, C, D Hazardous Locations T4; UL/CUL 61010-1/-2-201; GB4943.1; CNS15598-1; TPTC004; Marine DNV для исполнения GL; SEMI F47; KC 62368-1 и BIS IS 13252 (Part 1) |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м; IEC/EN 62368-1: OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV/ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4,87 кВ AC; вход-FG: 2,5 кВ AC; выход-FG: 0,5 кВ AC; выход-контакт DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: более 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС. Эмиссия
| Параметр |
Стандарт / класс |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 / KS C 9832, класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 / KS C 9832, класс B |
| Гармонический состав тока |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
ЭМС. Устойчивость
| Параметр |
Уровень испытаний |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контактном разряде |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 4, 4 кВ, критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-земля |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11, провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Дополнительно |
Соответствие BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2:2005, BS EN/EN IEC61000-6-2:2019, KS C 9835; испытание SEMI F47 при 200 В AC |
Надежность, габариты, масса и упаковка
| Параметр |
Значение |
| MTBF |
936,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 117,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
96 x 125,2 x 132 мм |
| Масса |
2,18 кг |
| Упаковка |
6 шт. в упаковке; масса упаковки 14,1 кг; объем 1,47 куб. фута |
Подключение и назначение выводов
Силовые выводы
| Номер вывода |
Назначение |
| 1 |
FG |
| 2 |
AC/L1 |
| 3 |
AC/L2 |
| 4 |
AC/L3 |
Выходные выводы
| Номер вывода |
Назначение |
| 1, 2, 3 |
+Vo |
| 4, 5, 6 |
-Vo |
Сигнальные выводы
| Номер вывода |
Назначение |
Описание |
| 1, 2 |
Релейный контакт DC OK |
Замкнутый контакт: источник питания включен, выход исправен. Разомкнутый контакт: источник питания выключен или выход неисправен. Допустимая нагрузка: 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка. |
| 3 |
P+ |
Сигнал распределения тока при параллельной работе. Выводы P+ параллельных блоков соединяются между собой. |
| 4 |
P- |
Сигнал распределения тока при параллельной работе. Выводы P- параллельных блоков соединяются между собой. Внутренне соединен с -Vo. |
| 5 |
RC+ |
Вход дистанционного управления выходом. |
| 6 |
RC- |
Общий вывод дистанционного управления. |
Параллельная работа
XTR-960-24 имеет встроенную активную функцию распределения тока и может соединяться параллельно с количеством до четырех модулей для увеличения выходной мощности.
- Параллельное включение выполняется при взаимном соединении линий P+ и P- всех источников.
- Разница выходных напряжений между параллельно включенными модулями должна быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе не должен превышать: номинальный ток одного модуля x количество модулей x 0,9.
- Максимально допускается параллельная работа четырех источников.
- Для силовых соединений следует применять короткие проводники большого сечения.
- Минимальная нагрузка при параллельной работе должна быть более 5% от суммарной номинальной нагрузки.
- Линии P+ и P- должны быть выполнены витой парой.
Дистанционное управление
Источник питания может включаться и отключаться по внешнему электрическому сигналу через входы RC+ и RC-.
| Состояние |
Условие между RC+ и RC- |
| Дистанционное включение |
Разомкнуто или приложено напряжение 2...5 В DC |
| Дистанционное отключение |
Замкнуто или приложено напряжение менее 0,5 В |
Защита от обратного напряжения со стороны нагрузки
Встроенный ORing FET предотвращает повреждение источника питания обратной электромагнитной энергией, возникающей, например, при торможении двигателя или при работе с индуктивной нагрузкой.
| Модель |
Максимально допустимое обратное напряжение |
| XTR-960-24 |
менее 35 В |
Монтаж и проводка
Источник питания устанавливается на DIN рейку TS35/7.5 или TS35/15. Для длительной работы на полной мощности рекомендуется обеспечивать монтажные зазоры: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если рядом расположен источник тепла, рекомендуется зазор 15 мм.
Рекомендуемые проводники
| Цепь |
Тип проводника / сечение |
Диапазон AWG |
Длина снятия изоляции |
| Вход AC |
Одножильный, до 6 мм² |
18...10 AWG |
Для винтовой клеммы: 10...11 мм; для LA: 11...12 мм; для PI: 14...15 мм |
| Выход DC |
Одножильный, до 6 мм² |
16...10 AWG |
Для винтовой клеммы: 10...11 мм; для LA: 11...12 мм; для PI: 14...15 мм |
| Сигнальный разъем |
Одножильный, до 1,5 мм² |
24...16 AWG |
8...9 мм |
Момент затяжки клемм
| Исполнение |
Вход AC |
Выход DC |
| Винтовая клемма |
5 lb-in |
5 lb-in |
| LA / PI |
Не применяется |
Не применяется |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 400 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Работа от двух фаз допускается при определенном снижении выходной нагрузки. Требуется учитывать кривые дерейтинга.
- При длительной работе на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. При наличии соседнего тепловыделяющего устройства рекомендуется зазор 15 мм.
- При высоте эксплуатации более 2000 м требуется температурный дерейтинг: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Источник питания рассматривается как самостоятельный компонент, однако конечное оборудование должно повторно подтверждать соответствие всей системы требованиям по ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это требуется. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или модели могут не иметь маркировки BIS; по этой особенности требуется уточнение у поставщика.
