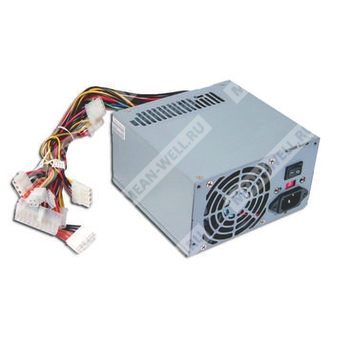

YP-350A-AA - импульсный ATX источник питания 250 Вт для персональных компьютеров и совместимых систем.
Расшифровка партномера
| Элемент | Значение |
| YP | Серия изделия производителя Mean Well |
| 350 | Платформа/класс изделия семейства 350 |
| A | Конструктивное исполнение серии |
| AA | Версия исполнения: модель с сетевым входом с переключаемым диапазоном |
Краткое описание
YP-350A-AA представляет собой сетевой импульсный источник питания формата ATX мощностью 250 Вт для персональных компьютеров и совместимого электронного оборудования. Изделие предназначено для формирования нескольких стабилизированных выходных напряжений, включая дежурный канал 5VSB, и для обеспечения сигналов включения, состояния питания и аварийного отключения. Модель относится к экономичному исполнению с принудительным воздушным охлаждением встроенным вентилятором постоянного тока.
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- При наличии 5VSB: максимальный ток 0–2,0 А.
- Выход сигнала Power Good.
- Выход сигнала Power Fail.
- Выключатель питания.
- Высокий КПД, низкая стоимость.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Испытание при 100% полной нагрузке.
- Исполнение для применения в составе конечного оборудования.
Выходные параметры
| Параметр | Значение |
| Номинальная выходная мощность | 250 Вт |
| Ограничение по суммарной нагрузке | +5V, +3,3V, +12V — не более 230 Вт |
| Ограничение по суммарной нагрузке | +5V, +3,3V — не более 115 Вт |
| Пульсации и шум, 3,3 В | 50 мВ пик-пик |
| Пульсации и шум, 5 В | 50 мВ пик-пик |
| Пульсации и шум, 12V1 | 120 мВ пик-пик |
| Пульсации и шум, 12V2 | 120 мВ пик-пик |
| Пульсации и шум, -5 В | 50 мВ пик-пик |
| Пульсации и шум, -12 В | 120 мВ пик-пик |
| Пульсации и шум, 5VSB | 50 мВ пик-пик |
| Стабилизация по линии | ±1,0% для 3,3 В; 5 В; 12V1; 12V2; ±2,0% для -5 В и -12 В; ±1,0% для 5VSB |
| Стабилизация по нагрузке | ±5,0% для 3,3 В; 5 В; 12V1; 12V2; ±10% для -5 В и -12 В; ±5,0% для 5VSB |
| Время удержания | Не менее 8 мс при полной нагрузке |
Выходные каналы и токи
| Канал | Номинальное напряжение | Минимальный ток | Максимальный ток | Комбинированная нагрузка | Примечание |
| CH1 | 3,3 В | 2 А | 17 А | + | Совместно с 5 В: 115 Вт макс. |
| CH2 | 5 В | 2 А | 18 А | + | |
| CH3 | 12V1 | 1 А | 8 А | + | Совместно с 3,3 В и 5 В: 230 Вт макс. |
| CH4 | 12V2 | 1 А | 14 А | + | |
| CH5 | -5 В | 0,1 А | 0,3 А | — | |
| CH6 | -12 В | 0,1 А | 0,8 А | — | |
| Дежурный канал | 5VSB | 0 А | 2,0 А | — | Для питания в режиме ожидания |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 103…132 В переменного тока / 206…264 В переменного тока, выбирается переключателем |
| Диапазон частоты | 47…63 Гц |
| Типовой КПД | 70% |
| Входной ток | 8 А / 115 В переменного тока; 4,5 А / 230 В переменного тока |
| Пусковой ток | 40 А / 115 В переменного тока; 80 А / 230 В переменного тока |
| Ток утечки | 3,5 мА / 240 В переменного тока |
Сигналы и управление
| Параметр | Значение |
| Сигнал Power Good | TTL-совместимый выход, задержка 100…500 мс после подачи питания |
| Сигнал Power Fail | TTL-совместимый сигнал понижается минимум за 1 мс до снижения +5 В ниже 4,75 В |
| Вход PS-ON | Включение: лог. "0" или <0,8 В; выключение: лог. "1" или >2 В |
Защита
| Вид защиты | Уставка | Тип реакции |
| Перегрузка | 105…180% от номинальной выходной мощности | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | 3,3 В; 5 В; +12 В; +12 В: 110…130% от номинального напряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Короткое замыкание | На всех выходах | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+35 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,05% / °C (0…50 °C) |
| Вибрация | 10…200 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Норматив безопасности | Конструкция по CSA (C22.2 60950, UL60950) |
| Электрическая прочность | Вход/выход, вход/FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/FG: 50 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие FCC part 15 class B |
| MTBF | 100 000 ч минимум, MIL-HDBK-217F (25 °C) |
Конструкция и подключение
| Параметр | Значение |
| Охлаждение | Принудительная вентиляция встроенным вентилятором постоянного тока 8 см |
| Разъемы | Основной ATX-разъем питания × 1; разъем +12 В × 1; разъем Serial ATA × 1; периферийный разъем × 5; разъем питания дисковода × 2 |
| Габаритные размеры | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса и упаковка | 1,1 кг; 12 шт. / 16 кг / короб |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Регулирование по нагрузке измеряется в диапазоне от 20% до 100% максимальной нагрузки.
