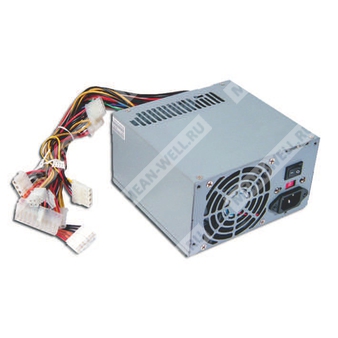

YP-350A-EU - импульсный ATX блок питания мощностью 250 Вт для персональных компьютеров с сетевым входом 230 В.
Назначение: источник питания формата ATX для компьютерных систем с выходными напряжениями для основных шин питания, сигналами управления и встроенным охлаждением вентилятором.
Расшифровка партномера
| Обозначение | Расшифровка |
| YP | Серия источников питания производителя |
| 350 | Класс изделия по мощности серии |
| A | Модификация конструкции |
| EU | Исполнение для сети 230 В переменного тока, европейский вариант |
Особенности
- Вход только от сети 230 В переменного тока.
- Встроенный пассивный корректор коэффициента мощности, PF > 0,65.
- Наличие выхода +5VSB до 2,0 А.
- Выход сигнала Power Good.
- Выход сигнала Power Fail.
- Выключатель питания.
- Высокий КПД при низкой стоимости.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Проверка на 100% нагрузке с прогревом.
- Соответствие требованиям TUV / CE.
Выходные параметры
| Партномер | YP-350A-EU |
| Модель безопасности | YP-350-A |
| Канал 1 | 3,3 В |
| Канал 2 | 5 В |
| Канал 3 | 12 В1 |
| Канал 4 | 12 В2 |
| Канал 5 | -5 В |
| Канал 6 | -12 В |
| Резервный канал | 5VSB |
| Минимальный ток | 2 А; 2 А; 1 А; 1 А; 0,1 А; 0,1 А; 0 А |
| Максимальный ток | 12 А; 12 А; 5 А; 5 А; 0,3 А; 0,8 А; 2,0 А |
| Распределение нагрузки | +5 В, +3,3 В: 115 Вт макс.; +5 В, +3,3 В, +12 В: 230 Вт макс. |
| Номинальная мощность | 250 Вт |
| Пульсации и шум | 50 мВп-п; 50 мВп-п; 120 мВп-п; 120 мВп-п; 50 мВп-п; 120 мВп-п; 50 мВп-п |
| Регулирование по линии | ±1,0%; ±1,0%; ±1,0%; ±1,0%; ±2,0%; ±2,0%; ±1,0% |
| Регулирование по нагрузке | ±5,0%; ±5,0%; ±5,0%; ±5,0%; ±10%; ±10%; ±5,0% |
| Время удержания | 8 мс минимум при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 206 ~ 264 В переменного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД (тип.) | 70% |
| Коэффициент мощности (тип.) | PF > 0,65 при 230 В переменного тока |
| Пусковой ток (макс.) | 80 А / 230 В переменного тока |
| Ток утечки (макс.) | 3,5 мА / 240 В переменного тока |
| Потребляемый ток | 5 А / 230 В переменного тока |
Защиты
| Перегрузка | 105 ~ 180% от номинальной выходной мощности |
| Тип защиты от перегрузки | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение | +3,3 В, +5 В, +12 В1, +12 В2: 110% ~ 130% от номинального напряжения |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Короткое замыкание | Все выходы защищены от короткого замыкания |
| Тип защиты от короткого замыкания | Отключение выходного напряжения, восстановление после повторного включения |
Сигналы и управление
| Сигнал Power Good | TTL-совместимый сигнал с задержкой 100 ~ 500 мс после запуска |
| Сигнал Power Fail | TTL-совместимый сигнал опускается минимум за 1 мс до снижения +5 В ниже 4,75 В |
| Вход PS-ON | Включение: PS-ON = «Low» или <0,8 В; выключение: PS-ON = «High» или >2 В |
Условия эксплуатации
| Рабочая температура | -10 ~ +35 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 200 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности | Соответствие CSA (C22.2 60950, UL60950) |
| Испытательное напряжение | I/P-O/P, I/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 50 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие FCC part 15 class B |
| MTBF | 100 000 ч минимум, MIL-HDBK-217F (25 °C) |
Конструкция и присоединительные элементы
| Охлаждение | Принудительная вентиляция встроенным 8-см вентилятором постоянного тока |
| Разъемы | 24-контактный основной разъем ATX — 1 шт.; разъем питания +12 В — 1 шт.; разъем Serial ATA — 1 шт.; периферийный разъем — 5 шт.; разъем питания дисковода — 2 шт. |
| Габариты | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса и упаковка | 1,1 кг; 12 шт. / 16 кг / картонная коробка |
Назначение контактов и кабелей
| Основной разъем питания ATX | 24 контакта, также допускается вариант 20+4 pin |
| Разъем +12 В | MOLEX 39-01-2040 или эквивалент |
| Разъем Serial ATA | MOLEX 88751 или эквивалент |
| Периферийный разъем | MOLEX 8981-04P или эквивалент |
| Разъем питания дисковода | AMP 171822-4 или эквивалент |
| Длина проводов | 300 мм ± 20 мм; 150 мм между ответвлениями |
Примечания
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Регулирование по нагрузке измеряется в диапазоне от 20% до 100% максимальной нагрузки. |
| 4 | Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС. |
