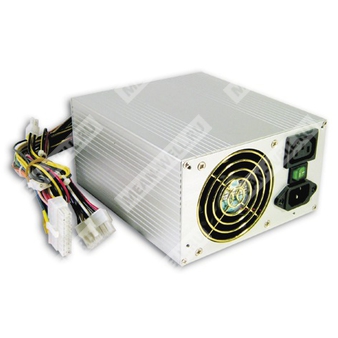

YP-350J-AA — импульсный ATX источник питания 350 Вт с входом 24 В для промышленного ПК.
Расшифровка партномера
| Позиция | Значение | Комментарий |
| YP | Серия/линейка | Обозначение семейства источников питания Mean Well |
| 350 | 350 | Номинальная мощность изделия, 350 Вт |
| J | Исполнение J | Вариант конструкции и электрической конфигурации серии |
| AA | Модификация AA | Конкретное исполнение с набором выходов и разъёмов для промышленного ПК |
Назначение и особенности
YP-350J-AA представляет собой импульсный источник питания формата ATX для промышленного ПК с дополнительным входом 24 В. Изделие поддерживает универсальный вход переменного тока, активную коррекцию коэффициента мощности, защиту по короткому замыканию, перегрузке и перенапряжению, а также сигналы Power Good и Power Fail.
Особенности:
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Сигналы Power Good и Power Fail.
- Функция управления скоростью вентилятора.
- Выключатель питания с индикацией.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- 100% испытание при полной нагрузке на прогонном стенде.
- Соответствие требованиям UL, CUL, TUV, CB, FCC, CE.
Выходные параметры
| Параметр | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | Резервный |
| Выходное напряжение | 3,3 В | 5 В | 12 В | 24 В | -5 В | -12 В | 5 ВSB |
| Минимальный ток | 0,3 А | 0,1 А | 0 А | 0 А | 0 А | 0 А | 0 А |
| Номинальный ток | 9 А | 15 А | 9 А | 5 А | 0,3 А | 0,8 А | 2,0 А |
| Максимальный ток | 14 А | 21 А | 15 А | 5 А | 0,3 А | 0,8 А | 2,0 А |
| Совместная нагрузка | 135 Вт максимум для выхода +5 В, +3,3 В и +12 В; 210 Вт максимум для +5 В, +3,3 В и +12 В |
| Номинальная мощность | 350 Вт длительная нагрузка |
| Пульсации и шум | 50 мВп-п | 50 мВп-п | 120 мВп-п | 150 мВп-п | 100 мВп-п | 120 мВп-п | 50 мВп-п |
| Стабилизация по линии | 1,0% | 1,0% | 1,0% | 1,0% | 2,0% | 2,0% | 1,0% |
| Стабилизация по нагрузке | 5,0% | 5,0% | -2,0…+8,0% | -2,0…+8,0% | 5,0% | 10% | 5,0% |
| Время удержания | 10 мс минимум при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100…264 В AC |
| Диапазон входной частоты | 47…63 Гц |
| КПД типовой | 70% |
| Коэффициент мощности | PF более 0,95 при 230 В AC; PF более 0,98 при 115 В AC |
| Потребляемый ток AC | 8,0 А / 115 В AC; 4,5 А / 230 В AC |
| Пусковой ток | 40 А / 115 В AC; 80 А / 230 В AC |
| Ток утечки | 3,5 мА / 240 В AC |
Защита
| Параметр | Условие | Тип защиты |
| Перегрузка | 105…180% от номинальной выходной мощности | Отключение выходного напряжения с последующим повторным включением |
| Перенапряжение | 110…130% от номинального напряжения для +3,3 В, +5 В и +12 В | Отключение выходного напряжения с последующим повторным включением |
| Короткое замыкание | Все выходы защищены | Отключение выходного напряжения с последующим повторным включением |
Функциональные сигналы
| Сигнал | Описание |
| Power Good | TTL-совместимый сигнал появляется с задержкой 100…500 мс после подачи питания |
| Power Fail | TTL-совместимый сигнал опускается минимум за 1 мс до снижения +5 В ниже 4,75 В |
| PS-ON | Включение: PS-ON = «Low» или <0,8 В. Выключение: PS-ON = «High» или >2 В |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+40 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | 0,05% / °C в диапазоне 0…50 °C |
| Вибрация | 10…200 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 100 тыс. ч минимум |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL60950-1, TUV EN60950-1 |
| Испытательное напряжение | Вход/выход: 1,5 кВ AC |
| Сопротивление изоляции | Вход/выход: 50 МОм / 500 В DC / 25 °C / 70% RH |
| Проводимые и излучаемые помехи | EN55022 (CISPR22) класс B, FCC Part 15 класс B |
| Гармонические токи | Соответствие EN61000-3-2, EN61000-3-3 |
| ЭМС-устойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, критерий A |
Конструкция и соединители
| Параметр | Значение |
| Охлаждение | Принудительная вентиляция встроенным вентилятором постоянного тока 8 см × 8 см на шарикоподшипнике |
| Основной разъём питания ATX | 1 шт. |
| Разъём питания +12 В | 1 шт. |
| Вспомогательный разъём питания | 1 шт. |
| Разъёмы периферийного питания | 5 шт. |
| Разъёмы питания дисковода | 2 шт. |
| Габариты | 171 × 150 × 86 мм (Д × Ш × В) |
| Масса | 1,6 кг |
| Упаковка | 12 шт. / 20 кг / картонная коробка |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, на конце которой подключены параллельно конденсаторы 0,1 мкФ и 47 мкФ.
- Стабилизация по линии измеряется от нижнего до верхнего значения входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне от 20% до 100% максимальной нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
