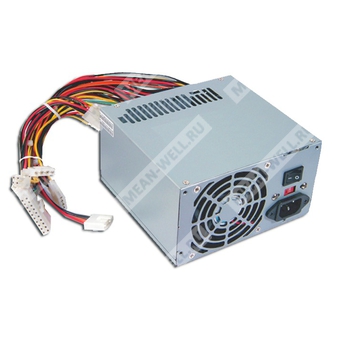

YP-400A-AA - импульсный ATX источник питания 300 Вт для персональных компьютеров с групповыми выходами и сигналами Power Good/Fail.
Назначение: сетевой источник питания формата ATX для питания вычислительных систем и совместимого электронного оборудования.
Расшифровка партномера
| Партномер | Расшифровка |
| YP | Серия источников питания Mean Well |
| 400 | Условное обозначение класса/модели в серии |
| A | Исполнение для формата ATX |
| AA | Вариант исполнения с универсальным входом 103–132/206–264 В AC и переключаемым диапазоном |
Основные сведения
YP-400A-AA представляет собой сетевой импульсный источник питания мощностью 300 Вт для применения в составе персональных компьютеров и другой аппаратуры, использующей ATX-совместимую систему питания. Изделие выполнено в металлическом корпусе, охлаждается встроенным вентилятором и содержит выходные линии: +3,3 В, +5 В, +12 В1, +12 В2, -5 В, -12 В и дежурное питание +5VSB.
Выходные характеристики
| Параметр | Значение |
| Выходные напряжения | 3,3 В; 5 В; 12 В1; 12 В2; -5 В; -12 В; 5VSB |
| Минимальный ток | 2 А; 2 А; 1 А; 1 А; 0,1 А; 0,1 А; 0 А |
| Номинальный ток | 14 А; 14 А; 5 А; 9 А; 0,3 А; 0,8 А; 2,0 А |
| Максимальный ток | 20 А; 20 А; 8 А; 14 А; 0,3 А; 0,8 А; 2,0 А |
| Суммарная нагрузка | +3,3 В, +5 В, +12 В: 280 Вт максимум; +3,3 В, +5 В: 120 Вт максимум |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 50 мВ п-п; 50 мВ п-п; 120 мВ п-п; 120 мВ п-п; 50 мВ п-п; 120 мВ п-п; 50 мВ п-п |
| Регулировка по линии | ±1,0%; ±1,0%; ±1,0%; ±1,0%; ±2,0%; ±2,0%; ±1,0% |
| Регулировка по нагрузке | ±5,0%; ±5,0%; ±5,0%; ±5,0%; ±10%; ±10%; ±5,0% |
| Время удержания | 8 мс минимум при полной нагрузке |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 103–132 В AC / 206–264 В AC, выбор переключателем |
| Диапазон частоты | 47–63 Гц |
| КПД, типовое значение | 70% |
| Входной ток | 8 А / 115 В AC; 4,5 А / 230 В AC |
| Пусковой ток | 40 А / 115 В AC; 80 А / 230 В AC |
| Ток утечки | 3,5 мА / 240 В AC |
Функциональные сигналы и логика управления
| Параметр | Значение |
| Сигнал Power Good | TTL-совместимый выходной сигнал с задержкой 100–500 мс после включения |
| Сигнал Power Fail | TTL-совместимый сигнал опускается не менее чем за 1 мс до того, как +5 В снизится ниже 4,75 В |
| Управление PS-ON | Включение: PS-ON = «Low» или <0,8 В; выключение: PS-ON = «High» или >2 В |
| Дежурный выход | С +5VSB: 0–2,0 А максимум |
Защита
| Параметр | Значение |
| Перегрузка | 105–180% от номинальной выходной мощности |
| Перенапряжение | +3,3 В, +5 В, +12 В1, +12 В2: 110–130% от номинального напряжения |
| Короткое замыкание | Все выходы оснащены защитой по току |
| Тип реакции защит | Отключение выходного напряжения, повторное включение для восстановления |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -10…+35 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | 0,05% / °C (0…50 °C) |
| Вибрация | 10–200 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | CSA (C22.2 60950, UL60950) approved |
| Испытательное напряжение | Вход/выход: 1,5 кВ AC; вход/корпус: указано как I/P-FG |
| Сопротивление изоляции | Вход/выход: 50 МОм / 500 В DC; вход/корпус: 25 °C / 70% RH |
| Эмиссия по ЭМС | Соответствие FCC Part 15 Class B |
| MTBF | 100 000 ч минимум, MIL-HDBK-217F (25 °C) |
Охлаждение и конструкция
| Параметр | Значение |
| Охлаждение | Принудительная вентиляция встроенным вентилятором DC 8 см |
| Сигнальная индикация | Power Good, Power Fail |
| Органы управления | Выключатель питания AC |
| Вариант исполнения | AC input range selected by switch |
Разъёмы и кабельные подключения
| Параметр | Значение |
| Основной разъём ATX | 1 шт., 24 pin ATX main power connector или 20+4 pin |
| Разъём питания +12 В | 1 шт. |
| Разъёмы Serial ATA | 1 шт. |
| Разъёмы периферийного питания | 5 шт. |
| Разъёмы питания дисководов | 2 шт. |
| Типы разъёмов | MOLEX 39-01-2240 или эквивалент; MOLEX 39-01-2040 или эквивалент; MOLEX 88751 или эквивалент; MOLEX 8981-04P или эквивалент; AMP 171822-4 или эквивалент |
Габариты и масса
| Параметр | Значение |
| Размеры | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 16 кг / картонная коробка |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Регулировка по нагрузке измеряется в диапазоне от 20% до 100% максимальной нагрузки.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
Особенности
- Переключаемый диапазон входного напряжения AC.
- Сигнал Power Good и сигнал Power Fail.
- Выключатель питания AC.
- Высокий КПД при низкой стоимости.
- Принудительное воздушное охлаждение встроенным вентилятором DC.
- 100% испытание на прогон при полной нагрузке.
- Сертификационные одобрения: CSA / FCC.
- Один год гарантийного срока.
