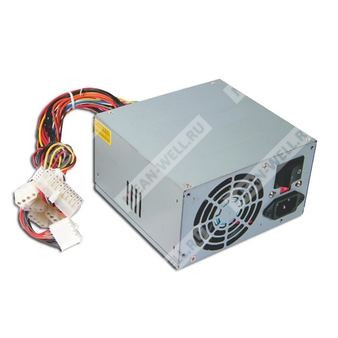

YP-450A-AA - импульсный ATX блок питания 350 Вт для ПК с принудительным воздушным охлаждением и выходами 3,3 В, 5 В и 12 В.
Назначение: сетевой источник питания формата ATX для персональных компьютеров с распределением мощности по нескольким выходным линиям и сигналами управления/состояния.
Расшифровка партномера
| Партномер | Расшифровка |
| YP | Серия/линейка изделия производителя |
| 450 | Указание на семейство модели; в документации изделие идентифицировано как источник питания 350 Вт |
| A | Вариант исполнения семейства |
| AA | Модификация для входа 103–132 В / 206–264 В с переключением диапазона |
Краткое описание
YP-450A-AA представляет собой сетевой импульсный источник питания для ATX-систем с принудительным охлаждением встроенным 8-см DC-вентилятором. Изделие обеспечивает основные шины питания ПК, сигналы включения и контроля, а также защиту от перегрузки, короткого замыкания и перенапряжения.
Особенности
- Переключаемый диапазон входного напряжения переменного тока.
- Выходы для ATX-систем: 3,3 В, 5 В, 12 В1, 12 В2, -5 В, -12 В и 5VSB.
- Сигнал Power Good и сигнал Power Fail.
- Вход управления PS-ON.
- Принудительное воздушное охлаждение встроенным DC-вентилятором 8 см.
- Полная нагрузка с испытанием на прогонку.
- Защита от перегрузки, короткого замыкания и перенапряжения.
Выходные параметры
| Параметр |
3,3 В |
5 В |
12 В1 |
12 В2 |
-5 В |
-12 В |
5VSB |
| Минимальный ток |
2 А |
2 А |
1 А |
1 А |
0,1 А |
0,1 А |
0 А |
| Номинальный ток |
15 А |
14 А |
7 А |
10 А |
0,3 А |
0,8 А |
2,0 А |
| Максимальный ток |
22 А |
21 А |
10 А |
15 А |
0,3 А |
0,8 А |
2,0 А |
| Сочетанная нагрузка |
+3,3 В, +5 В, +12 В — 330 Вт макс.; +3,3 В, +5 В — 130 Вт макс. |
| Номинальная мощность |
350 Вт |
| Пульсации и шум |
50 мВ п-п |
50 мВ п-п |
120 мВ п-п |
120 мВ п-п |
50 мВ п-п |
120 мВ п-п |
50 мВ п-п |
| Регулировка по линии |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±2,0% |
±2,0% |
±1,0% |
| Регулировка по нагрузке |
±5,0% |
±5,0% |
±5,0% |
±5,0% |
±10% |
±10% |
±5,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 103–132 В переменного тока / 206–264 В переменного тока, выбор переключателем |
| Диапазон частоты | 47–63 Гц |
| КПД, тип. | 70% |
| Пусковой ток, максимум | 40 А / 115 В переменного тока; 80 А / 230 В переменного тока |
| Ток утечки, максимум | 3,5 мА / 240 В переменного тока |
| Потребляемый ток сети | 8,0 А / 115 В переменного тока; 4,5 А / 230 В переменного тока |
Сигналы и управление
| Параметр | Значение |
| Сигнал Power Good | Совместимый с TTL выходной сигнал с задержкой 100–500 мс после подачи питания |
| Сигнал Power Fail | Совместимый с TTL сигнал опускается как минимум за 1 мс до того, как +5 В станет ниже 4,75 В |
| Сигнал PS-ON | Включение: низкий уровень или <0,8 В; выключение: высокий уровень или >2 В |
Защита
| Параметр | Уставка / действие |
| Перегрузка | 105–180% от номинальной выходной мощности |
| Перенапряжение | +3,3 В, +5 В, +12 В1, +12 В2: 110–130% от номинального напряжения |
| Короткое замыкание | Все выходы защищены; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+35 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10–200 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CSA (C22.2 60950, UL60950) approved |
| Сопротивление изоляции | I/P-O/P: 50 МОм / 500 В пост. тока, I/P-FG / 25 °C / 70% RH |
| Испытательное напряжение | I/P-O/P: 1,5 кВ переменного тока, I/P-FG |
| Эмиссия ЭМС | Соответствие FCC part 15 class B |
| Наработка на отказ | 100 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Соединители
| Тип | Количество |
| Основной разъем питания ATX | 1 шт. |
| Разъем питания +12 В | 1 шт. |
| Разъем Serial ATA | 1 шт. |
| Разъем питания периферии | 5 шт. |
| Разъем питания дисковода | 2 шт. |
Прочие данные
| Параметр | Значение |
| Охлаждение | Принудительная воздушная вентиляция встроенным DC-вентилятором 8 см |
| Габариты | 150 × 140 × 86 мм (Д × Ш × В) |
| Упаковка | 1,1 кг; 12 шт. / 16 кг / короб |
| Модель безопасности | YP-450-A |
| Код заказа | YP-450A-AA |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Регулировка по нагрузке измеряется в диапазоне от 20% до 100% максимальной нагрузки.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
