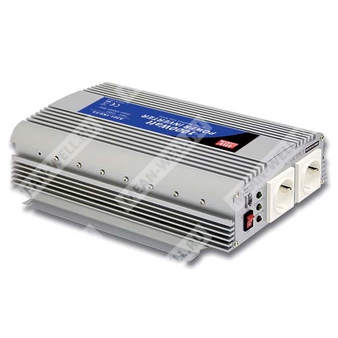

A302-1K0-B2 - DC-AC инвертор 12 В DC в 110 В AC 60 Гц номиналом 1000 Вт для питания нагрузок переменного тока.
Идентификация и расшифровка партномера
Партномер: A302-1K0-B2
- A301/302 — серия инверторов DC-AC мощностью 1000 Вт с модифицированной синусоидой.
- A302 — исполнение на 12 В DC вход (в таблице: A302-1K0 соответствует 12 В; A301-1K0 соответствует 24 В).
- 1K0 — номинальная мощность 1000 Вт.
- B2 — вариант по выходу 110 В AC и комплектации розетками Type-2 (USA) 3 шт. (в документе: A302-1K0-B2 = 110 V, 60 Hz; Type-2 3ea).
Назначение и общие сведения
Инвертор предназначен для преобразования постоянного напряжения аккумулятора/шины 12 В DC в переменное напряжение 110 В AC с частотой 60 Гц. Область применения: бытовые приборы, электроинструмент, офисное и переносное оборудование, автомобильные применения.
Выход (AC)
| Выходное напряжение переменного тока | 110 В |
| Номинальная мощность | 1000 Вт |
| Пиковая мощность | 1200 Вт < 30 мин. |
| Импульсная мощность (surge) | 2400 Вт |
| Форма выходного напряжения | Модифицированная синусоида |
| Частота | 60 Гц ±1% |
| Стабилизация выходного напряжения | ±10% |
| Стандартные розетки | Type-2 (USA) — 3 шт. |
Вход (DC)
| Входное напряжение постоянного тока | 12 В |
| Диапазон входного напряжения | 10 ~ 15 В DC |
| КПД (тип.) | 82% |
| Ток холостого хода | 0,4 А |
| Ток по постоянному току | 110 А |
| Разъем/подключение по DC | Кабель 1000 мм, R-образный наконечник |
Защиты и пороги срабатывания
| Предохранитель | 30 A × 5 |
| Сигнализация низкого напряжения АКБ | 10 ±0,5 В |
| Отключение при низком напряжении АКБ | 9,5 ±0,5 В |
| Перегрузка | >1200 Вт: отключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение по входу | 15 ~ 16 В |
| Перегрев | 60 ±5 ℃ / 140 ±9 ℉ |
| Короткое замыкание на выходе | Отключение |
| Обратная полярность АКБ | Отключение путем размыкания предохранителя |
Индикация и управление
| Светодиодная индикация | Зеленый — питание включено; желтый — перегрев; красный — аварийный статус |
| Выключатель питания | Power ON-OFF switch |
| Дистанционное включение/выключение | Опционально, пульт RC-1700 |
| Охлаждение | Управление вентилятором ON-OFF |
Условия эксплуатации и надежность
| Рабочая температура | 0 ~ 30 ℃ при 100% нагрузке; 40 ℃ при 70% нагрузке |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -30 ~ +70 ℃ / -22 ~ +158 ℉, 10 ~ 95% RH |
| Температурный коэффициент | ±0,05%/℃ (0 ~ 50 ℃) |
| MTBF | 98 тыс. часов мин., MIL-HDBK-217F (25 ℃) |
Безопасность и ЭМС
| Сопротивление изоляции вход-выход | 100 МОм / 500 VDC / 25 ℃ / 70% RH |
| Эмиссия помех | Соответствие BS EN/EN55014-1, EAC TP TC 020 |
| Помехоустойчивость (EMS) | BS EN/EN55014-2, IEC61000-4-2, IEC61000-4-3, EAC TP TC 020 |
| Требования LVD | BS EN/EN62368-1 |
| Стандарты безопасности | EAC TP TC 004 approved; маркировки: E13, EAC, CE, UKCA |
Механические параметры
| Габаритные размеры (Д×Ш×В) | 310 × 210 × 85 мм |
| Охлаждение (порог включения вентилятора) | >40 ℃ (NTC), вентилятор включается |
| Масса и упаковка | 3,3 кг; 4 шт./17,5 кг/короб |
Примечания
- Диапазон входного напряжения: -15% ~ +25%.
- Регулирование выходного напряжения: ±10%.
- При перегрузке >1200 Вт происходит отключение выходного напряжения; восстановление — после повторной подачи питания.
- Опциональный выносной пульт дистанционного управления включением/выключением: RC-1700.
- Варианты выходных розеток (опционально): Type-1 (Japan), Type-2 (USA), Type-3 (Europe), Type-4 (Universal), Type-5 (Australia), Type-6 (U.K.).
