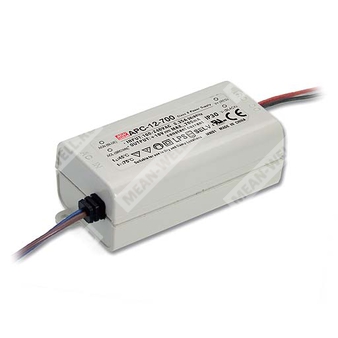

APC-12-350 — компактный источник питания постоянного тока 12 Вт с выходным током 350 мА и защитой от короткого замыкания и перенапряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| APC | Серия источников питания APC компании Mean Well |
| 12 | Номинальная мощность 12 Вт |
| 350 | Номинальный выходной ток 350 мА |
Назначение и особенности
APC-12-350 представляет собой импульсный источник питания с одним выходом, выполненный по схеме стабилизации тока. Изделие предназначено для питания светодиодных светильников, декоративных и рекламных устройств, а также другой аппаратуры, где требуется стабильный ток на выходе.
- Схема стабилизации: постоянный ток.
- Универсальный диапазон сетевого питания переменного тока.
- Полная гальваническая изоляция.
- Защита от короткого замыкания и перенапряжения.
- Компактный герметизированный пластиковый корпус.
- Охлаждение за счет свободной конвекции воздуха.
- Класс II по электробезопасности, без заземления.
- Соответствие требованиям LPS.
- Исполнение IP42.
- Подходит для светотехнических и общепромышленных применений.
Электрические параметры
| Параметр | Значение |
| Выходной ток | 350 мА |
| Диапазон выходного напряжения | 9–36 В |
| Номинальная мощность | 12,6 Вт |
| Пульсации и шум | 300 мВ пик-пик |
| Допуск по выходному напряжению | ±5,0% |
| Точность выходного тока | ±8,0% |
| Регулировка по линии | ±1,0% |
| Регулировка по нагрузке | ±3,0% |
| Время установки, время нарастания | 3000 мс, 180 мс при 230 В AC и полной нагрузке |
| Время установки, время нарастания | 3000 мс, 150 мс при 115 В AC и полной нагрузке |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовое | 82% |
| Потребляемый ток от сети | 0,2 А при 230 В AC; 0,35 А при 115 В AC |
| Пусковой ток типовой | 70 А, длительность импульса 150 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
| Входное напряжение | 90–264 В AC / 127–370 В DC |
| Диапазон перенапряжения на выходе | 39,6–46,8 В |
| Защита по перенапряжению | Отключение выходного напряжения, ограничение стабилитроном |
| Холостой ход, удержание | 20 мс при 230 В AC, 15 мс при 115 В AC, полная нагрузка |
Входные и нагрузочные параметры
| Параметр | Значение |
| Рекомендуемое число БП на автоматический выключатель 16 А | 17 шт. при автомате типа B; 29 шт. при автомате типа C; при 230 В AC |
| Работа при низком входном напряжении | Может потребоваться дерейтинг |
| Подключение при питании постоянным током | Линию L подключать к положительному полюсу, N — к отрицательному |
| Частота преобразования | 67 кГц |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,2%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Снижение допустимой нагрузки по высоте | Для безвентиляторных моделей 3,5 °C/1000 м; для моделей с вентилятором 5 °C/1000 м при высоте более 2000 м |
| Контроль корпуса | T case — максимальная температура корпуса |
ЭМС и безопасность
| Параметр | Значение |
| Электрическая прочность изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Соответствие по излучению | BS EN/EN55032, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Соответствие по помехоустойчивости | BS EN/EN55035, BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; уровень light industry, импульс 2 кВ, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08, BIS IS15885, EAC TP TC 004, BS EN/EN62368-1 |
| Стандарт для Индии | IS 15885 (Part 2/Sec13) |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 6418,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 1097,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 77 × 40 × 29 мм |
| Масса | 0,08 кг |
| Упаковка | 120 шт. в коробке; масса упаковки 11,8 кг; объем 1,06 CUFT |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулировку по линии и регулировку по нагрузке.
- При низком входном напряжении может потребоваться снижение выходной мощности. Для подробностей следует ориентироваться на статические характеристики.
- При питании от постоянного тока необходимо подключать L к положительному полюсу, а N — к отрицательному полюсу.
- Источник питания рассматривается как компонент для установки в составе конечного оборудования. Из-за влияния на ЭМС окончательный изготовитель обязан повторно подтвердить соответствие ЭМС на готовом изделии.
- Изделие не предназначено для применения в светодиодных светильниках на территории ЕС и Китая.
- Для высоты эксплуатации более 2000 м следует учитывать температурное снижение допустимой нагрузки.
- Перед применением необходимо изучить руководство пользователя, особенно в части монтажа и обеспечения влагозащиты.
