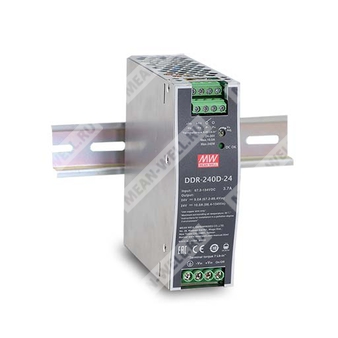

DDR-240B-24 - компактный 240-Вт DC-DC преобразователь 24 В для промышленного и железнодорожного применения.
Назначение и основные особенности
DDR-240B-24 — это DC-DC преобразователь мощностью 240 Вт для монтажа на DIN рейку, предназначенный для питания промышленной автоматики, транспортных и телекоммуникационных систем. Модель относится к серии DDR-240 и имеет входной диапазон для типа B: 16,8…33,6 В постоянного тока. Номинальное выходное напряжение составляет 24 В, предусмотрены регулировка выходного напряжения, параллельная работа, сигнализация DC OK, дистанционное включение/выключение и встроенные защиты.
Расшифровка партномера
| DDR | Серия DC-DC преобразователей Mean Well для монтажа на DIN рейку |
| 240 | Номинальная мощность 240 Вт |
| B | Тип входного диапазона B: 16,8…33,6 В постоянного тока |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Области применения
- Автобусные, трамвайные, метро- и железнодорожные системы
- Промышленные системы управления
- Оборудование для полупроводникового производства
- Заводская автоматизация
- Электромеханические системы
- Беспроводные сети
- Телекоммуникационные и дата-центровые системы
Основные свойства
- Соответствие стандартам BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения
- Ширина корпуса 40 мм
- Широкий диапазон входного напряжения 2:1
- Рабочий диапазон температур от -40 до +70 °C
- Пиковая перегрузочная способность до 150%
- Параллельная работа до 960 Вт при соединении 3+1
- Регулируемое выходное напряжение
- Охлаждение за счет свободной конвекции воздуха
- Монтаж на DIN рейку TS35/7.5 или TS35/15
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, защита от обратной полярности входа, защита от пониженного входного напряжения
- Изоляция вход/выход 4 кВ постоянного тока
- Релейный контакт DC OK
- Дистанционное управление включением/выключением
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 10 А |
| Диапазон выходного тока | 0…10 А |
| Номинальная мощность | 240 Вт |
| Пиковая мощность | 360 Вт в течение 3 с |
| Пульсации и шум | 80 мВ п-п |
| Диапазон регулировки выходного напряжения | 24…28 В |
| Погрешность установки напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузка по выходу | ±1,0% |
| Время запуска и нарастания | 500 мс, 60 мс |
| Время удержания | См. раздел «Время удержания»; для 100% нагрузки не менее 6 мс, для 70% нагрузки не менее 10 мс |
| Защита от перегрузки | 105…135% от номинальной выходной мощности, автоматическое восстановление |
| Защита от перенапряжения | 28,8…35 В, отключение выхода с последующим повторным включением питания для восстановления |
Вход
| Параметр | Значение |
| Входное напряжение | 16,8…33,6 В постоянного тока |
| Диапазон непрерывной работы | 16,8…33,6 В постоянного тока |
| Диапазон кратковременной работы | 14,4…16,8 В постоянного тока, 100 мс |
| КПД | 90% |
| Пусковой ток | 30 А |
| Тип входного предохранителя | Time-Lag |
| Номинал входного предохранителя | Conquer MST, 10 А, 250 В, 2 шт. |
| Порог защиты от пониженного входного напряжения | Включение при 16,8 В и выше; отключение при 16,5 В и ниже |
| Защита от обратной полярности | MOSFET в цепи отрицательного входа; при обратном подключении выход отсутствует |
| Схема ограничения броска тока | Сопротивление на старте с последующим шунтированием MOSFET |
Функции
| Параллельная работа | До 4 блоков, суммарный выходной ток не более 0,9 от суммы номинальных токов |
| Минимальная разность выходных напряжений при параллельной работе | Не более 0,2 В |
| Минимальная нагрузка при параллельной работе | Более 3% от суммарной нагрузки |
| Релейный контакт DC OK | Замкнут при включенном источнике питания и состоянии DC OK; разомкнут при отключении или отказе DC |
| Номинал контакта DC OK | 30 В / 1 А, резистивная нагрузка |
| Дистанционное включение/выключение | Включено: разомкнутое состояние или 4…10 В DC; выключено: замкнутое состояние или 0…0,8 В DC |
Эксплуатационные условия
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 5…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0…55 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж — в соответствии с IEC61373 |
| Рабочая высота | До 5000 м |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции вход–выход | 4 кВ постоянного тока |
| Испытательное напряжение изоляции вход–корпус | 2,5 кВ постоянного тока |
| Испытательное напряжение изоляции выход–корпус | 0,71 кВ постоянного тока |
| Сопротивление изоляции | Более 100 МОм при 500 В DC и 25 °C / 70% RH |
ЭМС
| Излучаемые помехи | BS EN/EN55032, класс B |
| Проводимые помехи | BS EN/EN55032, класс B |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух, 6 кВ контакт, критерий A |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3, 2 кВ, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-корпус, критерий A |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Гармонические токи | Не применимо |
Надежность
| MTBF по Telcordia SR-332 (Bellcore) | 1415,6 тыс. ч минимум |
| MTBF по MIL-HDBK-217F | 189,9 тыс. ч минимум при 25 °C |
Габаритные размеры и масса
| Габариты | 40 × 125,2 × 113,5 мм |
| Ширина корпуса | 40 мм |
| Масса | 0,76 кг |
Упаковка
| Количество в упаковке | 20 шт. |
| Масса упаковки | 16,2 кг |
| Объем упаковки | 1,0 куб. фут |
Назначение выводов
| TB1, вывод 1 | FG |
| TB1, вывод 2 | Вход постоянного тока -Vin |
| TB1, вывод 3 | Вход постоянного тока +Vin |
| TB1, вывод 4 | Дистанционное включение/выключение |
| TB2/TB3, выводы 1,2 | Выход постоянного тока +Vo |
| TB2/TB3, выводы 5,6 | Выход постоянного тока -Vo |
| TB2/TB3, выводы 3,4 | Контакт реле DC OK |
| TB2/TB3, выводы 7,8 | P+, P- для параллельной работы |
Примечания
- Если не указано иное, все параметры измерены при номинальном входном напряжении, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, терминированной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск напряжения включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При работе в диапазоне пониженного входного напряжения может потребоваться снижение нагрузки; следует сверяться с кривой дерейтирования.
- Время пуска может быть ниже указанных значений в зависимости от условий нагрузки.
- Нагрузка источника питания рассматривается как независимый узел, однако конечное оборудование должно подтверждать соответствие системным директивам EMC.
- Для проверки соответствия EMC следует использовать перечень испытаний на электромагнитную совместимость для компонентов источников питания.
- Дерейтирование температуры окружающей среды: 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте более 2000 м.
