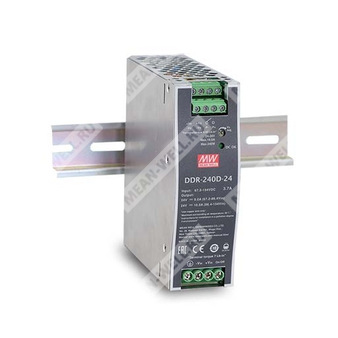

DDR-240C-24 - DIN реечный преобразователь постоянного тока мощностью 240 Вт с изолированным выходом 24 В.
DDR-240C-24 представляет собой промышленный DC-DC преобразователь серии DDR-240 для монтажа на DIN рейку, предназначенный для питания нагрузок постоянным напряжением 24 В от входной шины 33,6–67,2 В. Изделие обеспечивает гальваническую развязку, высокий КПД, параллельную работу для увеличения выходной мощности, защиту по перегрузке, перенапряжению, перегреву, переполюсовке и пониженному входному напряжению, а также функции удалённого включения/выключения и сигнала DC OK.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|
| DDR | Серия DC-DC преобразователей для монтажа на DIN рейку |
| 240 | Номинальная мощность 240 Вт |
| C | Диапазон входного напряжения 33,6–67,2 В постоянного тока |
| 24 | Выходное напряжение 24 В постоянного тока |
Назначение и особенности
- Преобразование постоянного напряжения для промышленных и железнодорожных систем.
- Монтаж на DIN рейку TS35/7,5 или TS35/15.
- Ультратонкий корпус шириной 40 мм.
- Диапазон входного напряжения 2:1.
- Работа в широком диапазоне температур окружающей среды.
- Кратковременная перегрузка до 150% от номинальной мощности.
- Возможность параллельной работы до 4 блоков.
- Гальваническая развязка 4 кВ постоянного тока между входом и выходом.
- Сигнал реле DC OK.
- Удалённое включение/выключение.
Применение
- Автобусные, трамвайные, метро- и железнодорожные системы.
- Промышленные системы управления.
- Полупроводниковое технологическое оборудование.
- Фабричная автоматизация.
- Электромеханические системы.
- Беспроводные сети.
- Телекоммуникационные и дата-центровые системы.
Описание
Серия DDR-240 — это DC-DC преобразователи на 240 Вт для промышленного применения с естественным воздушным охлаждением. Модель DDR-240C-24 рассчитана на входную шину 33,6–67,2 В и формирует стабилизированное выходное напряжение 24 В. Конструкция ориентирована на установку в шкафах автоматики и транспортных системах, где важны компактность, устойчивость к вибрации, широкая рабочая температура и наличие сервисных функций. Предусмотрены корректировка выходного напряжения, защита от перегрузки и перенапряжения, а также изоляция входа, выхода и корпуса.
Технические параметры
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 10 А |
| Диапазон регулировки выходного напряжения | 24–28 В |
| Номинальная мощность | 240 Вт |
| Пиковая мощность | 360 Вт, 3 с |
| Пульсации и шум | 80 мВ п-п |
| Точность установки выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки и нарастания | 500 мс, 60 мс |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 33,6–67,2 В постоянного тока |
| Диапазон непрерывной работы | 33,6–67,2 В постоянного тока |
| Диапазон работы при 100 мс | 28,8–33,6 В постоянного тока |
| КПД тип. | 91% |
| Пусковой ток тип. | 5,6 А при 48 В; для данной модели относится к группе 48 В |
| Ток срабатывания защиты от пониженного входного напряжения | При снижении входного напряжения ниже Vimin блок отключается; восстановление автоматическое |
Защита
| Параметр | Значение |
|---|
| Перегрузка | Обычно работает при 150% номинальной выходной мощности более 3 с, затем переходит в режим постоянного тока; 105–135% номинальной мощности с авто-восстановлением |
| Перенапряжение | 28,8–35 В |
| Перегрев | Выключение выходного напряжения, восстановление после перезапуска |
| Обратная полярность входа | Защита с помощью MOSFET, выход отсутствует |
| Пониженное входное напряжение | Автоматическое отключение при Vin ниже Vimin |
| Предохранитель входа | Conquer MST, 6,3 А, 250 В, плавкий, Time-Lag, 1 шт. |
Функции
| Параметр | Значение |
|---|
| Сигнальное реле DC OK | 30 В постоянного тока / 1 А, резистивная нагрузка |
| Параллельная работа | До 4 блоков, суммарный выходной ток не более 0,9 от суммы номинальных токов |
| Минимальная нагрузка при параллельной работе | Более 3% от суммарной нагрузки |
| Удалённое включение/выключение | Вкл.: разомкнуто или 4–10 В постоянного тока; Выкл.: короткое замыкание или 0–0,8 В постоянного тока |
| Контакты DC OK | Замкнуты — блок включён и DC OK; разомкнуты — блок выключен и DC Fail |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -40 ... +70 °C |
| Рабочая температура с учётом дерейтинг-кривой | См. кривую снижения нагрузки |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | -40 ... +85 °C |
| Влажность хранения | 5–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 55 °C |
| Высота эксплуатации | 5000 м |
| Вибрация | 10–500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; соответствие IEC 61373 при монтаже |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход–выход: 4 кВ постоянного тока; вход–корпус: 2,5 кВ; выход–корпус: 0,71 кВ |
| Сопротивление изоляции | Более 100 МОм при 500 В постоянного тока и 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
|---|
| Безопасность | IEC 62368-1, UL 62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Железнодорожные стандарты | Соответствие BS EN 45545-2 по пожарной защите; BS EN 50155 / IEC 60571, включая IEC 61373 по удару и вибрации; BS EN 50121-3-2 по ЭМС |
| ЭМС-излучение | BS EN/EN 55032, BS EN/EN 61000-3-3 |
| ЭМС-устойчивость | BS EN/EN 55035, BS EN/EN 61000-6-2, BS EN/EN 50082-2 |
Параметры ЭМС-устойчивости
| Параметр | Уровень / критерий |
|---|
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт; критерий A |
| Радиочастотное поле | Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы | Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения | Уровень 3, 1 кВ по линии-линия; уровень 3, 2 кВ по линии-линия-корпус; критерий A |
| Проведённые помехи | Уровень 3, 10 В; критерий A |
| Магнитное поле | Уровень 4, 30 А/м; критерий A |
| Гармонические составляющие тока | Не нормируется для данного изделия |
MTBF, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 1415,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 189,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 40 × 125,2 × 113,5 мм (Ш × В × Г) |
| Масса | 0,76 кг |
| Упаковка | 20 шт.; 16,2 кг; 1,0 куб. фут |
Примечания
- Если отдельно не указано иное, параметры измерены при входном напряжении 48 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц при помощи витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск по напряжению включает допуск, линейную и нагрузочную стабилизацию.
- Для снижения выходного напряжения может потребоваться работа при пониженном входном напряжении; следует учитывать кривую дерейтингa.
- Время удержания соответствует критической нагрузке; см. графики удержания на странице 6.
- Пиковая мощность допускается в пределах, указанных для кратковременной перегрузки.
- Источник питания рассматривается как независимый блок, однако конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Дерейтинг по температуре составляет 3,5%/1000 м безвентиляторные модели и 5%/1000 м для моделей с вентилятором при высоте выше 2000 м.
