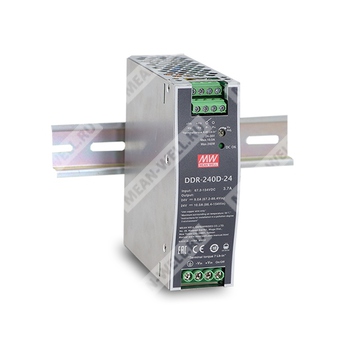

DDR-240D-24 - изолированный DC-DC преобразователь на 240 Вт для питания 24 В в промышленной и железнодорожной аппаратуре.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия DC-DC преобразователей Mean Well DDR |
| 240 | Номинальная мощность 240 Вт |
| D | Входной диапазон 67,2–154 В постоянного тока |
| 24 | Выходное напряжение 24 В постоянного тока |
Назначение и особенности
DDR-240D-24 — это преобразователь постоянного тока в постоянный ток мощностью 240 Вт, предназначенный для монтажа на DIN рейку. Модель выполнена с гальванической развязкой входа и выхода, рассчитана на применение в промышленной автоматике, на транспорте, в системах связи, в железнодорожной аппаратуре и в других областях, где требуется устойчивое стабилизированное питание 24 В постоянного тока.
Изделие поддерживает широкий входной диапазон 67,2–154 В постоянного тока, обеспечивает регулируемое выходное напряжение, функцию удалённого включения/выключения, контакты реле DC OK, параллельную работу с функцией распределения тока и набор защитных функций.
Области применения
- автобусные, трамвайные, железнодорожные и метрополитеновские системы;
- промышленные системы управления;
- оборудование полупроводникового производства;
- заводская автоматизация;
- электромеханическое оборудование;
- беспроводные сети;
- телекоммуникационные и дата-центровые системы.
Параметры модели
| Параметр | Значение |
| Модель | DDR-240D-24 |
| Выходное напряжение | 24 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0–10 А |
| Номинальная мощность | 240 Вт |
| Пиковая мощность | 360 Вт в течение 3 с |
Выход
| Параметр | Значение |
| Диапазон регулировки выходного напряжения | 24–28 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пуск, время нарастания | 500 мс, 60 мс |
| Удержание выходного напряжения | См. кривые hold-up time |
| Пульсации и шум | 80 мВпик-пик |
| Погрешность уставки напряжения | ±1,0% |
Вход
| Параметр | Значение |
| Входное напряжение | 67,2–154 В постоянного тока |
| Номинальный входной ток | 2,5 А при 110 В |
| КПД типовое | 92% |
| Пусковой ток типовой | 7,5 А |
| Диапазон постоянной работы | 66–67,2 В постоянного тока |
| Диапазон под полной нагрузкой | 67,2–154 В постоянного тока |
| Интервал кратковременного удержания | 100 мс |
| Напряжение отключения по пониженному входу | 65 В |
| Напряжение включения по пониженному входу | 67,2 В |
Защиты
| Функция | Описание |
| Перегрузка | Обычно работает до 150% номинальной выходной мощности более 3 с, затем переходит в режим стабилизации тока 105–135% от номинальной выходной мощности с автоматическим восстановлением |
| Перенапряжение | 28,8–35 В, тип защиты: отключение выхода с последующим перезапуском |
| Перегрев | Отключение выхода с последующим перезапуском |
| Защита от пониженного входного напряжения | Отключение выхода при снижении входного напряжения ниже Vimin с автоматическим восстановлением |
| Защита от переполюсовки входа | MOSFET в цепи отрицательного входа, при обратной полярности выход отсутствует |
| Предохранитель по входу | Встроенный, в цепи положительного входа |
Функции
| Параметр | Значение |
| Реле DC OK | Контакты реле состояния: замкнуто — источник включен и DC OK; разомкнуто — источник выключен или авария DC |
| Нагрузка контактов DC OK | 30 В постоянного тока / 1 А, резистивная нагрузка |
| Параллельная работа | До 4 блоков максимум |
| Распределение тока | До 960 Вт при 3+1 единицах |
| Условие при параллельной работе | Разность выходных напряжений между блоками не более 0,2 В |
| Минимальная нагрузка при параллельной работе | Более 3% от суммарной нагрузки |
| Удалённое включение/выключение | Открытое состояние или 4–10 В постоянного тока — включено; короткое замыкание или 0–0,8 В постоянного тока — выключено |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 5–95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 5–95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…55 °C |
| Рабочая высота | До 5000 м |
Электромагнитная совместимость и стандарты
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032, класс B |
| Проводимые помехи | BS EN/EN55032, класс B |
| Помехоустойчивость ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 3, 6 кВ контакт, критерий A |
| Помехоустойчивость к радиочастотному излучению | BS EN/EN61000-4-3, уровень 3, 10 В/м, критерий A |
| EFT/Burst | BS EN/EN61000-4-4, уровень 3, 10 В, критерий A |
| Импульсные помехи | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия; уровень 3, 2 кВ линия-линия-земля, критерий A |
| Проводимые помехи по ВЧ | BS EN/EN61000-4-6, уровень 3, 10 В, критерий A |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4, 30 А/м, критерий A |
| Пульсации сети | BS EN/EN61000-3-3 |
| Стандарты безопасности | IEC 62368-1, UL 62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Железнодорожные стандарты | Соответствие EN50155:2021, EN45545-2, EN50121-3-2, IEC61373, IEC60571 |
| Испытательное напряжение | I/P-O/P: 4 кВ постоянного тока; I/P-FG: 2,5 кВ; O/P-FG: 0,71 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: более 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Механические данные
| Параметр | Значение |
| Габариты | 40 × 125,2 × 113,5 мм |
| Масса | 0,76 кг |
| Упаковка | 20 шт.; 16,2 кг; 1,0 куб. фут |
| Монтаж | На DIN рейку TS35/7,5 или TS35/15 |
| Корпус | Case No. 265A-D |
MTBF
| Метод расчёта | Значение |
| Telcordia SR-332 (Bellcore) | 1415,6 тыс. ч минимум |
| MIL-HDBK-217F, 25 °C | 189,9 тыс. ч минимум |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 110 В постоянного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, подключенной керамическим конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск параметров включает допуск установки, линейную и нагрузочную стабилизацию.
- Для режима дерейтинг может потребоваться снижение нагрузки при пониженном входном напряжении.
- Время удержания зависит от кривых, приведённых на соответствующей странице.
- Для соблюдения требований ЭМС может потребоваться дополнительная проверка совместимости всего конечного изделия.
- Температурное снижение допустимой нагрузки: 3,5% на 1000 м для моделей с вентилятором и 5% на 1000 м для моделей без вентилятора при высоте свыше 2000 м.
