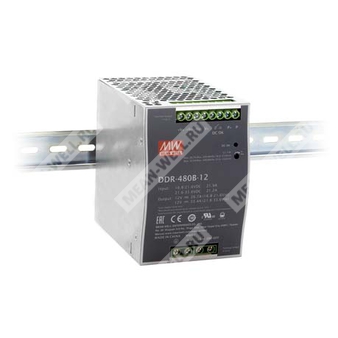

DDR-480D-48 - DIN реечный DC/DC преобразователь мощностью 480 Вт для промышленного и железнодорожного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
| DDR | Серия DC/DC преобразователей для установки на DIN рейку |
| 480 | Номинальная мощность 480 Вт |
| D | Входной диапазон 67,2–154 В постоянного тока |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Краткое описание
DDR-480D-48 представляет собой DC/DC преобразователь серии DDR-480 для монтажа на DIN рейку, предназначенный для преобразования постоянного напряжения промышленного и бортового назначения в стабилизированное выходное напряжение 48 В. Изделие ориентировано на применение в промышленной автоматике, на железнодорожном транспорте, в телекоммуникационных и распределённых системах питания.
Назначение и особенности
- Соответствие требованиям BS EN/EN50155 и BS EN/EN45545-2 для железнодорожного применения.
- Ширина корпуса 85,5 мм.
- Широкий входной диапазон 2:1.
- Работа в расширенном диапазоне температур окружающей среды от -40 до +80 °C.
- Пиковая перегрузочная способность до 150% от номинальной мощности.
- Возможность параллельной работы с суммарной мощностью до 1920 Вт при конфигурации 3+1.
- Регулируемое выходное напряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Монтаж на DIN рейку TS35/7,5 или TS35/15.
- Защита от короткого замыкания, перегрузки, перенапряжения, перегрева, обратной полярности входа и пониженного входного напряжения.
- Гальваническая развязка I/O 4 кВ постоянного тока.
- Контакт реле DC OK.
- Дистанционное включение/выключение.
- Высота эксплуатации до 5000 м.
- Срок службы по MTBF более 750 000 ч по Telcordia SR-332 и 101 700 ч по MIL-HDBK-217F при 25 °C.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0–10 А |
| Номинальная мощность | 480 Вт |
| Пиковая мощность | 720 Вт в течение 5 с |
| Уровень мощности при 5 с | 150% нагрузки |
| Регулировка выходного напряжения | 48–56 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузка стабилизация | ±1,0% |
| Время установки, нарастания | 500 мс, 60 мс |
| Время удержания | См. кривые удержания для соответствующего входного типа |
| Диапазон уставки защиты от перенапряжения | 57,6–65 В |
| Номинальный ток срабатывания защиты от перегрузки | 105–135% от номинальной мощности, с авто-восстановлением |
Вход
| Параметр | Значение |
| Входное напряжение | 67,2–154 В постоянного тока |
| Номинальное входное напряжение | 110 В постоянного тока |
| Диапазон для типа D | 66–67,2 В постоянного тока |
| КПД типовой | 93% |
| Потребляемый входной ток типовой | 5 А при 110 В постоянного тока |
| Пусковой ток типовой | 10 А |
| UVLO включение | ≥ 67,2 В |
| UVLO выключение | ≤ 65 В |
| Защита от переполюсовки входа | Внутренним MOSFET, без повреждения, автоматическое восстановление после устранения причины |
| Защита от пониженного входного напряжения | Отключение выходного напряжения с автоматическим восстановлением |
Защиты
| Параметр | Значение |
| Перегрузка | При длительной перегрузке свыше 150% номинальной мощности в течение более 5 с, далее режим постоянного тока 105–135% с авто-восстановлением |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Короткое замыкание | Защита реализована |
| Обратная полярность входа | Защита реализована на MOSFET, без повреждения |
| Пониженное входное напряжение | Отключение при падении ниже порога с автоматическим восстановлением |
Функции
| Параметр | Значение |
| Разделение тока | До 1920 Вт при параллельной работе 3+1 |
| Токовое выравнивание | Допускается параллельная работа до 4 модулей |
| Требование к разности выходных напряжений | Не более 0,2 В |
| Минимальная нагрузка при параллельной работе | Более 3% от суммарной нагрузки |
| Дистанционное включение/выключение | Есть |
| Контакт реле DC OK | 30 В постоянного тока / 1 А, активная нагрузка |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции I/P–O/P | 4 кВ постоянного тока |
| Испытательное напряжение изоляции I/P–FG | 2,5 кВ постоянного тока |
| Испытательное напряжение изоляции O/P–FG | 0,71 кВ постоянного тока |
| Сопротивление изоляции | Более 100 МОм при 500 В постоянного тока и 25 °C, 70% RH |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздухом; уровень 3, 6 кВ контактом; критерий A |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3 | Уровень 3, 10 В/м; критерий A |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ «линия-линиия»; уровень 3, 2 кВ «линия-земля»; критерий A |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3, 10 В; критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, 30 А/м; критерий A |
| Гармонический ток | BS EN/EN61000-3-3 | Соответствует |
| Мерцание напряжения | BS EN/EN61000-3-3 | Соответствует |
Надёжность
| Параметр | Значение |
| MTBF | 750,3 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 101,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Рабочая влажность | 5…95% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 5…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C |
| Вибрация | 10…500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж соответствует IEC61373 |
| Высота эксплуатации | До 5000 м / OVC II |
Параметры входного предохранителя
| Тип | Предохранитель | Номинал |
| D | Плавкий, замедленного действия | Conquer MST, 6,3 A, 250 V, 2 шт. |
Механические характеристики
| Параметр | Значение |
| Габариты | 85,5 × 125,2 × 129,2 мм |
| Масса | 1 375 г |
| Упаковка | 8 шт. / 12 кг / 0,95 CUFT |
| Монтаж | На DIN рейку TS35/7,5 или TS35/15 |
Примечания
- Все параметры измеряются при нормальном входе: B: 24 В постоянного тока, C: 48 В постоянного тока, D: 110 В постоянного тока, при номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием пробника «витая пара» длиной 12" и параллельно подключённого конденсатора 0,1 мкФ / 47 мкФ.
- Допуск включает установленный допуск, регулировку по линии и регулировку по нагрузке.
- Время нарастания может потребовать внешнего измерительного метода; необходимо проверять кривую удержания мощности.
- Время удержания по EN50155:2017 для типов B/C/D соответствует уровню S2 (10 мс) при полной нагрузке; см. таблицы и кривые удержания.
- Снижение температуры окружающей среды относительно 35 °C требуется при использовании моделей с вентиляторами, для высоты свыше 2000 м и при других условиях, указанных в кривых дерейтирования.
- Источник питания рассматривается как независимый модуль, однако конечное оборудование должно подтверждать соответствие требованиям ЭМС всей системы.
