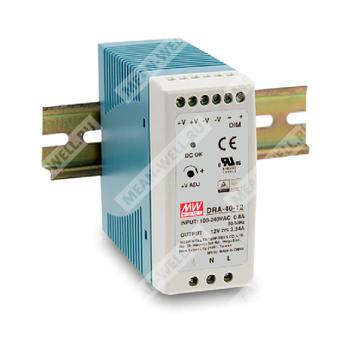

DRA-40-12
DRA-40-12 - импульсный источник питания на DIN рейку с одним выходом 12 В для промышленной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| DRA | Серия импульсных источников питания Mean Well DRA |
| 40 | Номинальная мощность 40 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
DRA-40-12 представляет собой импульсный источник питания переменного/постоянного тока для монтажа на DIN рейку, предназначенный для питания промышленной нагрузки с одним выходом 12 В. Изделие относится к серии DRA-40 и поддерживает регулировку выходного тока во внешнем исполнении. Конструктивно рассчитано на установку в ограниченном пространстве и работу с естественным воздушным охлаждением.
Особенности
- Универсальный вход переменного тока.
- Полный диапазон входного напряжения.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Возможность установки на DIN рейку TS35/7.5 или TS35/15.
- Регулировка выходного напряжения внутренним потенциометром.
- Регулировка выходного тока внешним сигналом 1–10 В, ШИМ или сопротивлением.
- Охлаждение за счет свободной конвекции воздуха.
- Индикатор наличия питания.
- Испытание под полной нагрузкой перед отгрузкой.
- Компактная конструкция для промышленного применения.
Применение
- Системы машинного зрения.
- Системы растениеводства и тепличной автоматизации.
Описание
DRA-40-12 — это одноканальный импульсный источник питания серии DRA-40 мощностью 40 Вт, выполненный для промышленного применения и монтажа на DIN рейку. Модель рассчитана на питание от сети переменного тока в широком диапазоне и обеспечивает номинальное выходное напряжение 12 В при возможности работы в режиме ограничения тока. Источник допускает внешнее управление уровнем выходного тока, что позволяет адаптировать его под требования различных нагрузок и конфигураций систем.
По данным документа, изделие имеет компактные габариты, поддерживает работу с естественным охлаждением и предназначено для встраивания в конечное оборудование. Для корректной эксплуатации приведены дерейтинг по температуре, статические характеристики и схемы подключения управляющих цепей.
Параметры
Выход
| Параметр | Значение |
|---|---|
| Номинальное напряжение постоянного тока | 12 В |
| Диапазон режима постоянного тока | 3–12 В |
| Номинальный ток | 3,34 А |
| Диапазон тока | 0–3,34 А |
| Номинальная мощность | 40,08 Вт |
| Диапазон регулировки выходного напряжения | 12–15 В |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД тип. | 85% |
| Пусковой ток тип. | 30 А при 115 В AC, 60 А при 230 В AC, холодный запуск |
| Входной ток тип. | 0,8 А при 115 В AC, 0,6 А при 230 В AC |
| Время установки, нарастания | 400 мс, 90 мс при 230 В AC; 800 мс, 90 мс при 115 В AC, при полной нагрузке |
| Время удержания тип. | 50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | 95–108% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14,49–18,63 В; тип защиты — отключение выходного напряжения с восстановлением после повторного включения питания |
Среда эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C, на выходе в диапазоне 0…55 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, одобрение EAC TP TC 004 |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Электромагнитная иммунитетность | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61204-3, light industry level, criteria A, EAC TP TC 020 |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
|---|---|
| MTBF | 439,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 40 × 90 × 100 мм (Ш × В × Г) |
| Масса и упаковка | 0,3 кг; 42 шт. / 13,6 кг / 0,82 куб. фута |
Управление выходным током
Изделие имеет встроенную функцию регулировки выходного тока 3-в-1. Уровень постоянного тока на выходе может изменяться при подаче:
- сигнала 1–10 В постоянного тока;
- ШИМ-сигнала 10 В;
- резистора между выводами DIM+ и DIM-.
Не допускается соединение DIM- с выводом -V.
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Время установки измеряется при запуске с холодного состояния. Повторное включение питания AC/DC может увеличить это время.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам EMC.
- Для обеспечения соответствия EMC могут потребоваться испытания на помехоэмиссию от компонентных источников питания.
- Рекомендуемые монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа при длительной работе с полной нагрузкой. При наличии рядом источника тепла рекомендуется зазор 15 мм.
- Допустимое снижение температуры окружающей среды: 3,5 °C на 1000 м при фан-less моделях и 5 °C на 1000 м при моделях с вентилятором для высот более 2000 м.
Конструктивные сведения
Изделие предназначено для установки на DIN рейку TS35/7.5 или TS35/15. Конструктивное исполнение корпуса предусматривает компактную ширину 40 мм и подключение через клеммный интерфейс. Для монтажа и размещения следует руководствоваться инструкцией по установке производителя.
