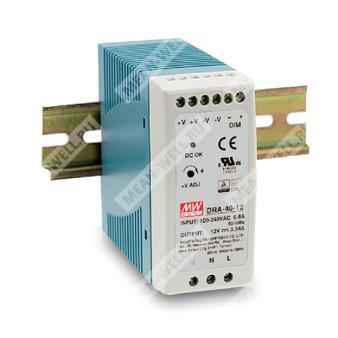

DRA-40-24 - импульсный DIN реечный источник питания 40 Вт с одним выходом 24 В и регулировкой тока.
Модель DRA-40-24 относится к серии компактных AC/DC источников питания для установки на DIN рейку и предназначена для питания промышленной нагрузки стабилизированным постоянным напряжением 24 В с возможностью ограничения и регулировки выходного тока.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| DRA | Серия источников питания DRA |
| 40 | Номинальная мощность 40 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
Источник питания выполнен в исполнении для монтажа на DIN рейку TS35/7.5 или TS35/15, имеет универсальный вход 90…264 В переменного тока либо 127…370 В постоянного тока и предназначен для промышленной автоматики, систем машинного зрения и систем растениеводства.
Выходной ток может регулироваться внешним сигналом 1…10 В, ШИМ-сигналом 10 В или резистором. Устройство работает в режиме постоянного напряжения или постоянного тока, а также поддерживает защиту от перегрузки, перенапряжения и короткого замыкания.
Области применения
- Система машинного зрения
- Система растениеводства
Основные свойства
- Универсальный вход переменного тока с полным диапазоном
- Защиты: короткое замыкание, перегрузка, перенапряжение
- Установка на DIN рейку TS35/7.5 или TS35/15
- Регулировка выходного напряжения внутренним потенциометром
- Регулировка выходного тока внешним сигналом 1…10 В, ШИМ или резистором
- Охлаждение естественной конвекцией воздуха
- Признак наличия питания светодиодной индикацией
- 100% испытание на полный нагрузочный режим
Описание
DRA-40-24 представляет собой одно-выходной AC/DC источник питания мощностью 40 Вт с габаритной шириной 40 мм, рассчитанный на установку в ограниченном пространстве шкафов управления. Серия допускает работу от сети 90…264 В переменного тока, при этом КПД для исполнения 24 В составляет 87%.
На выходе предусмотрен режим постоянного тока в пределах 3…24 В с номинальным током 1,7 А. Допускается подстройка выходного напряжения в диапазоне 24…30 В. Встроенная схема защиты при перегрузке ограничивает ток, после устранения аварийного режима восстановление происходит автоматически; защита от перенапряжения отключает выход с последующим повторным включением питания для восстановления.
В конструкции предусмотрены клеммы для выходов +V и -V, входа DIM+ / DIM-, а также защитное заземление FG. Для корректного применения функции регулировки тока указано, что DIM- не следует соединять с -V.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон режима постоянного тока | 3…24 В |
| Номинальный выходной ток | 1,7 А |
| Диапазон выходного тока | 0…1,7 А |
| Номинальная мощность | 40,8 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 24…30 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока, 127…370 В постоянного тока |
| Частота сети | 47…63 Гц |
| КПД | 87% |
| Входной ток | 0,8 А при 115 В переменного тока; 0,6 А при 230 В переменного тока |
| Пусковой ток | 30 А при 115 В переменного тока; 60 А при 230 В переменного тока, холодный старт |
| Время запуска, нарастания | 400 мс, 90 мс при 230 В переменного тока; 800 мс, 90 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 50 мс при 230 В переменного тока; 10 мс при 115 В переменного тока, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 95…108% от номинальной выходной мощности; ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28,98…37,26 В; отключение выходного напряжения, восстановление после повторного включения |
Среда эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…55 °C по выходу |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61204-3, уровень light industry, критерий A, EAC TP TC 020 |
Прочее
| Параметр | Значение |
| MTBF | 439,3 тыс. ч минимум, по MIL-HDBK-217F при 25 °C |
| Габариты | 40 × 90 × 100 мм (Ш × В × Г) |
| Масса | 0,3 кг |
| Упаковка | 42 шт.; 13,6 кг / 0,82 CUFT |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ, подключённым параллельно.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- Время запуска измеряется при холодном старте. Включение и выключение источника питания может увеличивать время установления.
- Источник питания является компонентом, устанавливаемым в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. Для руководства по проведению испытаний ЭМС следует использовать требования для компонента силового источника питания.
- Зазоры при монтаже: 40 мм сверху, 20 мм снизу, 5 мм слева и справа рекомендуются при длительной работе с полной нагрузкой. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Снижение допустимой температуры окружающей среды для моделей 3,5C/1000 м с вентиляторным охлаждением и 5 °C/1000 м для моделей с вентиляторным охлаждением на высоте более 2000 м.
