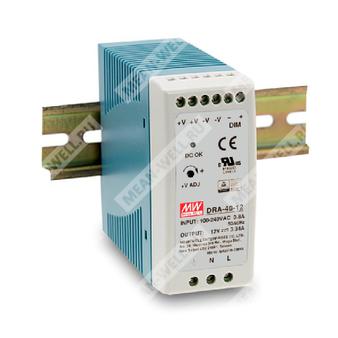

DRA-60-12
DRA-60-12 - импульсный источник питания AC/DC на 60 Вт для монтажа на DIN рейку с одним выходом 12 В и регулировкой тока нагрузки.
DRA-60-12 — это однофазный источник питания промышленного назначения серии DRA-60 с выходным напряжением 12 В, номинальной мощностью 60 Вт и функцией внешней регулировки выходного тока. Изделие предназначено для установки на DIN рейку и применения в системах промышленной автоматики, машинного зрения и выращивания растений в контролируемых условиях.
Расшифровка партномера
| Обозначение | Расшифровка |
| DRA | Серия источников питания DRA |
| 60 | Номинальная мощность 60 Вт |
| 12 | Выходное напряжение 12 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
- Регулировка выходного напряжения внутренним потенциометром.
- Регулировка выходного тока внешним сигналом 1–10 В, ШИМ-сигналом или резистором.
- Охлаждение за счет свободной конвекции воздуха.
- Соответствие требованиям LPS.
- Светодиодная индикация включения.
- 100% испытание под полной нагрузкой на прогон.
Применение
- Система технического зрения машин.
- Система выращивания растений.
Описание
Серия DRA-60 представляет собой 60-ваттные AC/DC источники питания для промышленного монтажа на DIN рейку с возможностью регулирования выходного тока. Пользователь может изменять уровень постоянного выходного тока посредством внешнего сигнала 1–10 В DC, ШИМ-сигнала 10 В или резистивной настройки. Корпус выполнен в компактном исполнении шириной 40 мм, что облегчает размещение в ограниченном пространстве шкафа управления. Изделие рассчитано на работу от сети переменного тока 90–264 В и обеспечивает выход 12 В для низковольтных нагрузок промышленной электроники.
Расшифровка основных параметров по модели DRA-60-12
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон постоянного тока | 0–5 А |
| Номинальный ток | 5 А |
| Номинальная мощность | 60 Вт |
| Регулировка напряжения | 12–15 В |
| Пульсации и шум | 120 мВ п-п |
Выход
| Параметр | Значение для DRA-60-12 |
| Номинальное выходное напряжение | 12 В |
| Диапазон постоянного тока | 3–12 В |
| Номинальный ток | 5 А |
| Диапазон тока | 0–5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум, макс. | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 12–15 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления, нарастания | 400 мс, 90 мс при 230 В AC; 800 мс, 90 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В AC |
| Диапазон входного напряжения постоянного тока | 127–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| КПД, тип. | 85% |
| Входной ток, тип. | 1,3 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, тип. | 30 А при холодном пуске / 115 В AC; 60 А / 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 95–108% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 14,49–18,63 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения, влажность | от -40 до +85 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0–50 °C, по выходу |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/земля: 2 кВ AC; выход/земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55024; BS EN/EN61204-3; light industry level, criteria A; EAC TP TC 020 |
Прочие параметры
| Параметр | Значение |
| MTBF | 436,4 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 40 × 90 × 100 мм (Ш × В × Г) |
| Масса | 0,3 кг |
| Упаковка | 42 шт.; 13,6 кг; 0,82 куб. фута |
Примечания
1. Все параметры, не указанные отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает настройку, линейную стабилизацию и стабилизацию по нагрузке.
4. Время установления измеряется при холодном пуске. В процессе испытаний включение/выключение источника питания может увеличивать время установления.
5. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС. Для рекомендаций по проведению испытаний ЭМС компонентов источников питания следует обращаться к соответствующим указаниям производителя.
6. Рекомендуемые зазоры при установке: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа при длительной работе на полной мощности. При наличии рядом источника тепла рекомендуется зазор 15 мм.
7. Допустимое снижение мощности составляет 3,5% на каждые 1000 м при использовании моделей без вентилятора и 5% на каждые 1000 м для моделей с вентилятором при высоте более 2000 м.
8. Регулировка выходного тока не позволяет установить ток 0 А. Для отключения выходного тока до 0 А следует применять предусмотренную схему подключения.
