DRA-60-24

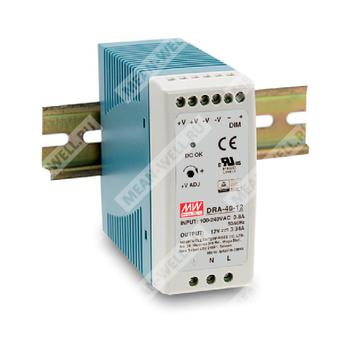

DRA-60-24 — регулируемый источник питания 24 В постоянного тока для монтажа на DIN рейку.
Назначение
DRA-60-24 — импульсный AC/DC источник питания мощностью 60 Вт с одним выходом, предназначенный для промышленного питания нагрузок 24 В и применения в системах, где требуется регулировка выходного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| DRA | Серия источников питания для монтажа на DIN рейку |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Краткое описание
Изделие представляет собой источник вторичного электропитания с универсальным входом переменного и постоянного тока, одним выходом 24 В и возможностью работы в режиме стабилизации напряжения либо стабилизации тока. Конструкция рассчитана на установку на DIN рейку типов TS35/7.5 или TS35/15. Источник поддерживает внешнюю регулировку выходного тока через сигнал 1–10 В постоянного тока, ШИМ-сигнал 10 В или сопротивление.
Особенности
- Универсальный вход AC / полный диапазон.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Возможность установки на DIN рейку TS35/7.5 или TS35/15.
- Регулировка выходного напряжения встроенным потенциометром.
- Регулировка выходного тока внешним сигналом 1–10 В постоянного тока, ШИМ-сигналом 10 В или сопротивлением.
- Охлаждение за счёт свободной конвекции воздуха.
- Соответствие требованиям LPS.
- Светодиодная индикация включения.
- Испытание на 100% полной нагрузке при старении.
Применение
- Системы машинного зрения.
- Системы выращивания растений.
Параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Регион стабилизации постоянного тока | 3…24 В |
| Номинальный выходной ток | 2,5 А |
| Диапазон выходного тока | 0…2,5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 24…30 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC / 127…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| КПД | 87% |
| Входной ток | 0,8 А при 230 В AC; 1,3 А при 115 В AC |
| Пусковой ток | 60 А при 230 В AC; 30 А при 115 В AC, холодный старт |
| Время включения, нарастания | 400 мс, 90 мс при 230 В AC; 800 мс, 90 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
| Параметр | Значение |
| Защита от перегрузки | 95…108% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 28,98…37,26 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C на выходе |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, одобрение EAC TP TC 004 |
| Электромагнитная совместимость, помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Электромагнитная совместимость, помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61204-3, уровень light industry, критерий A, EAC TP TC 020 |
| Параметр | Значение |
| Средняя наработка на отказ | 436,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 40 × 90 × 100 мм |
| Масса | 0,3 кг |
| Упаковка | 42 шт.; 13,6 кг; 0,82 куб. фута |
Примечания
1. Все параметры, специально не оговорённые иначе, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц полосы пропускания с использованием витой пары длиной 12 дюймов, оконцованной параллельной комбинацией 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке.
4. Время нарастания измеряется при холодном пуске. При включении и выключении источник питания может увеличить время установления.
5. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. Рекомендации по проведению испытаний ЭМС для компонентных источников питания приведены на сайте производителя.
6. Рекомендуемые зазоры при установке: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа при длительной работе с полной нагрузкой. При наличии рядом источника тепла рекомендуется зазор 15 мм.
7. Дерейтинг температуры окружающей среды составляет 3,5 °C на 1000 м для моделей с вентиляторным охлаждением и 5 °C на 1000 м для моделей с естественной конвекцией при высоте свыше 2000 м.
