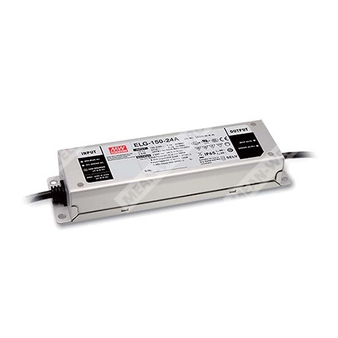

ELG-150-24B-3Y - AC/DC драйвер светодиодов с двухрежимным выходом (постоянное напряжение/постоянный ток) для питания LED нагрузок.
Расшифровка партномера ELG-150-24B-3Y
- ELG — серия LED драйверов.
- 150 — класс мощности серии (до 150 Вт в зависимости от модели/входного напряжения).
- 24 — номинальное выходное напряжение 24 В.
- B — исполнение с функцией диммирования «3 в 1» (0…10 В, ШИМ 10 В, резистивное) и классом защиты IP67.
- 3Y — вариант входного подключения с 3-проводным вводом (L, N, PE).
Назначение и принцип работы
Источник питания ELG-150-24B-3Y предназначен для питания светодиодных систем и может работать в режиме постоянного напряжения либо в режиме ограничения тока (двухрежимный CV+CC). В режиме CC верхнее доступное выходное напряжение зависит от конфигурации конечной системы. Предусмотрена активная коррекция коэффициента мощности (PFC), защиты от КЗ, перегрузки/перетока, перенапряжения и перегрева.
Ключевые особенности
- Выход: постоянное напряжение + постоянный ток (двухрежимный выход).
- Металлический корпус с функциональным заземлением.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Класс защиты корпуса: IP67 (для исполнения B).
- Диммирование «3 в 1» (dim-to-off): 0…10 В, ШИМ 10 В, резистивное.
- Низкое потребление без нагрузки/в ожидании: <0,5 Вт (для B/AB/DA-Type — в ожидании).
Электрические параметры — выход (модель 24 В)
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного напряжения |
12…24 В (см. примечание о дерейтинге при низком входном напряжении) |
| Номинальный ток |
6,25 А |
| Диапазон регулировки напряжения (только A/AB-Type) |
21,6…26,4 В |
| Диапазон регулировки тока (только A/AB-Type) |
3,2…6,25 А |
| Номинальная мощность |
150 Вт (при 200…305 В AC); 105 Вт (при 100…180 В AC) |
| Пульсации и шум (макс.) |
200 мВп-п |
| Допуск выходного напряжения |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
| Область постоянного тока (для Blank/A/B/AB/DX/D2) |
21,6…26,4 В |
| Перегрузка/переток |
95…108% (ограничение тока, авто-восстановление после устранения неисправности) |
| Короткое замыкание |
Режим «hiccup», авто-восстановление после устранения неисправности |
| Перенапряжение на выходе |
28…34 В (отключение выходного напряжения, восстановление после повторного включения питания) |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрические параметры — вход
| Диапазон входного напряжения |
100…305 В AC; 142…431 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности при полной нагрузке |
PF ≥0,97 (115 В AC); PF ≥0,95 (230 В AC); PF ≥0,92 (277 В AC) |
| Коэффициент гармонических искажений тока |
<20% (при нагрузке ≥50%/115 В; ≥60%/230 В; ≥75%/277 В) |
| Потребляемый ток (тип.) |
1,7 А (115 В AC); 0,9 А (230 В AC); 0,7 А (277 В AC) |
| Пусковой ток (тип.) |
65 А (twidth=550 мкс, измерение при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Макс. число источников на автомате 16 А |
3 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
| Ток утечки |
<0,75 мА при 277 В AC |
| Потребление в ожидании |
<0,5 Вт (для B/AB/DA-Type) |
Диммирование (исполнение B: «3 в 1», dim-to-off)
| Методы управления |
0…10 В DC между DIM+ и DIM-; ШИМ 10 В (100 Гц…3 кГц); резистивное управление между DIM+ и DIM- |
| Ток источника диммирования (тип.) |
100 мкА |
| Минимальный уровень диммирования |
Около 8% (при 0% < Iout < 8% выходной ток не нормирован) |
| Отключение по диммированию |
Возможен спад выходного тока до 0% при ≈0 кОм или 0 В DC, либо при ШИМ 0% скважности |
| Ограничение подключения |
Запрещено соединять DIM- с Vo- |
| Примечание по применению |
Рекомендовано прямое подключение к светодиодам; не подходит для использования с дополнительными драйверами |
Защита и условия окружающей среды
| Класс защиты корпуса (исполнение B) |
IP67 |
| Рабочая температура корпуса (Tcase) |
-40…+90 °C |
| Макс. температура корпуса |
Tcase = +90 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/1 цикл; по 72 мин по осям X, Y, Z |
ЭМС и электрическая прочность изоляции
| Электрическая прочность изоляции |
I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Устойчивость к ЭМС (иммунитет) |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; грозоимпульс: Линия-Земля 6 кВ, Линия-Линия 4 кВ |
| ЭМС (излучение) |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
Безопасность и нормативные соответствия
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.1; GB19510.14; KC61347-1; KC61347-2-13 |
Механические данные и подключение
| Габариты (Д×Ш×В) |
219×63×35,5 мм |
| Входное подключение (вариант 3Y) |
3-проводный ввод: AC/L (коричневый), AC/N (синий), PE (зелёно-жёлтый) |
| Выходные провода |
Vo+ (красный), Vo- (чёрный) |
| Провода диммирования (исполнение B) |
DIM+ (фиолетовый), DIM- (розовый) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с применением 12" витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск выходного напряжения включает установочный допуск, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; см. раздел статических характеристик.
- Время запуска измерено при первом холодном старте; многократное включение/выключение может увеличить время запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно подтвердить соответствие по ЭМС на уровне системы.
- Типовой срок службы >50 000 ч достигается при температуре корпуса (точка tc/TMP) около 80 °C или ниже.
- Дерейтинг по высоте: 3,5 °C/1000 м для безвентиляторных моделей при высоте эксплуатации более 2000 м.
- Для выполнения требований актуального ErP по светильникам данный LED источник питания допускается к применению только за выключателем, без постоянного подключения к сети.
- Для исполнения A/AB необходимо учитывать встраивание для соответствия применению Type HL.
