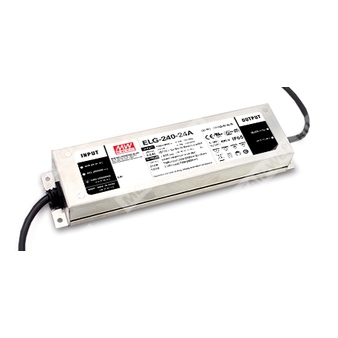

ELG-240-24A-3Y - AC/DC светодиодный драйвер (источник питания) 240 Вт с режимами стабилизации напряжения и тока для питания LED‑нагрузок.
Расшифровка партномера ELG-240-24A-3Y
- ELG — серия LED-драйверов.
- 240 — номинальная мощность серии 240 Вт.
- 24 — номинальное выходное напряжение 24 В.
- A — исполнение с регулировкой выходного напряжения и выходного тока встроенным потенциометром; класс защиты корпуса IP65.
- 3Y — вариант входного подключения: 3-проводный вход (L, N, PE) для стандартной модели.
Назначение и режимы работы
Драйвер серии ELG-240 способен работать как в режиме стабилизации тока (непосредственное питание светодиодных модулей), так и в режиме стабилизации напряжения (обычно совместно с дополнительным DC/DC драйвером).
Выходные параметры (модель ELG-240-24, применимо к ELG-240-24A-3Y)
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 10 А |
| Номинальная мощность | 240 Вт |
| Диапазон стабилизации тока (область постоянного тока) | 12–24 В |
| Пульсации и шум (макс.) | 200 мВ пик‑пик |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Регулировка выходного напряжения | 22,4–25,6 В (только для типов A/AB; встроенный потенциометр) |
| Регулировка выходного тока | 5–10 А (только для типов A/AB; встроенный потенциометр) |
Входные электрические параметры
| Диапазон входного напряжения | 100–305 В переменного тока; 142–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности при полной нагрузке |
≥0,97 (115 В); ≥0,95 (230 В); ≥0,92 (277 В) |
| Коэффициент гармонических искажений тока | <20% (нагрузка ≥50% при 115/230 В; нагрузка ≥75% при 277 В) |
| Потребляемый ток (тип.) | 2,2 А (115 В); 1,5 А (230 В); 1,2 А (277 В) |
| Пусковой ток (тип.) | 60 А (длительность 510 мкс, измерение при 50% Iпик) при 230 В; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В |
| Количество БП на автомат 16 А (230 В) | 4 шт. (тип B) / 6 шт. (тип C) |
Энергетические показатели
| КПД (тип.) | 92% (для 24 В версии) |
Потребление без нагрузки
| Потребление без нагрузки | <0,5 Вт (для типов Blank/A/Dx/D) |
Защиты и электрическая прочность изоляции
| Защита от короткого замыкания | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Защита от перегрузки по току | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения; восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения; восстановление после повторного включения питания |
| Электрическая прочность изоляции | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2,0 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
ЭМС (соответствие)
| ЭМС излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547
|
| ЭМС помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень «light industry»); импульсная помехоустойчивость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 02; KC KN15, KN61547
|
Безопасность и нормативы
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1, IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; GB19510.14, GB19510.1; KC61347-1, KC61347-2-13
|
Условия эксплуатации и надёжность
| Рабочая температура корпуса (Tcase) | -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+90 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF | 2391,4 тыс. часов (мин.) Telcordia SR-332; 190,7 тыс. часов (мин.) MIL‑HDBK‑217F (25 °C) |
Корпус, степень защиты, габариты, масса
| Степень защиты (IP) | IP65 (для типа A) |
| Конструкция корпуса | Металлический корпус; функциональное заземление (FG) |
| Габариты (Д×Ш×В) | 244×71×37,5 мм |
| Масса | 1,22 кг |
Подключение и механика (вариант 3Y)
Вариант 3Y предусматривает 3-проводный вход: AC/L (коричневый), AC/N (синий), PE (зелёно/жёлтый).
Выход: Vo+ (красный), Vo- (чёрный).
Примечание по монтажу: рекомендованное направление установки приведено в руководстве по монтажу.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В переменного тока, номинальном токе и температуре окружающей среды 25°C.
- Сведения по режимам питания LED‑модуля приведены в разделе, посвящённом методам управления LED‑модулем.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Потребление без нагрузки/в режиме ожидания нормируется для входа 230 В.
- Источник питания рассматривается как компонент конечного оборудования; итоговую ЭМС необходимо повторно подтверждать на уровне конечного изделия.
- При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды: 3,5°C на каждые 1000 м (для безвентиляторных моделей) и 5°C на каждые 1000 м (для моделей с вентилятором).
- Для выполнения требований актуальных норм ErP для светильников данный источник питания должен использоваться за выключателем и не должен быть постоянно подключён к сети.
- Для типа A/AB при встраивании требуется учёт условий применения для соответствия варианту «HL».
