ELG-75-12-3Y - AC/DC светодиодный драйвер постоянного напряжения с поддержкой режима ограничения тока для питания LED нагрузок.
Идентификация и расшифровка партномера
Партномер: ELG-75-12-3Y
- ELG — серия светодиодных AC/DC драйверов с двойным режимом: стабилизация напряжения (CV) + стабилизация/ограничение тока (CC).
- 75 — серия по классу мощности (номинальная мощность семейства до 75 Вт; для 12 В модели применяются ограничения по входному напряжению).
- 12 — номинальное выходное напряжение 12 В DC.
- 3Y — исполнение по типу входного подключения: 3-проводный ввод (L/N/PE) для стандартной модели.
Общее описание
ELG-75 — драйвер для светодиодных систем с возможностью работы как в режиме стабилизации выходного напряжения, так и в режиме стабилизации/ограничения выходного тока. Конструктивно выполнен в металлическом корпусе, предназначен для эксплуатации в широком диапазоне температур корпуса и для применения в помещениях и на открытом воздухе (в зависимости от исполнения IP).
Класс защиты оболочки (IP)
IP класс: для исполнения 3Y в данном файле не указан отдельный IP-уровень. В таблице типов серии приведены уровни IP67 (Blank/B/DA/Dx/D2) и IP65 (A/AB) для соответствующих функциональных исполнений, однако для 3Y указано только «3-проводный ввод» без явной привязки к IP.
Параметры выхода (DC)
| Номинальное выходное напряжение |
12 В DC |
| Диапазон выходного напряжения (стабилизация тока) |
6 ~ 12 В |
| Номинальный ток |
5 А |
| Область стабилизации тока |
2,5 ~ 5 А |
| Номинальная мощность |
60 Вт |
| Пульсации и шум (макс.) |
150 мВп-п |
| Точность установки выходного напряжения |
±3,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
| Диапазон регулировки выходного напряжения |
10,8 ~ 13,2 В (только для A/AB-исполнений, встроенным потенциометром) |
| Диапазон регулировки выходного тока |
4,0 ~ 5,0 А (только для A/AB-исполнений, встроенным потенциометром) |
Параметры входа (AC/DC)
| Диапазон входного напряжения |
100 ~ 305 В AC; 142 ~ 431 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,92 / 277 В AC (при полной нагрузке) |
| Коэффициент гармоник тока |
< 20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) |
86% |
| Входной ток (тип.) |
0,7 А / 115 В AC; 0,45 А / 230 В AC; 0,38 А / 277 В AC |
| Пусковой ток (тип.) |
50 А (twidth=350 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
| Потребление без нагрузки |
< 0,5 Вт (для Blank/A/Dx/D2-исполнений) |
| Потребление в ожидании |
< 0,5 Вт (для B/AB/DA-исполнений) |
| Макс. количество БП на автомате 16 А |
5 шт. (автомат тип B) / 8 шт. (автомат тип C) при 230 В AC |
Защиты
| Короткое замыкание |
Режим «hiccup», автовосстановление после устранения аварии |
| Перегрузка по току |
95 ~ 108% (ограничение тока, автовосстановление после устранения аварии) |
| Перенапряжение |
14 ~ 18 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и изоляция
| Электрическая прочность |
Вход–выход: 3,75 кВ AC; вход–корпус/земля: 2,0 кВ AC; выход–корпус/земля: 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход / вход–корпус/земля / выход–корпус/земля: 100 МОм при 500 В DC, 25°C, 70% RH |
ЭМС
| Излучаемые и проводимые помехи |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15, KN61547 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная стойкость: линия–земля 6 кВ, линия–линия 4 кВ; EAC TP TC 020; KC KN15, KN61547 |
Условия эксплуатации и надежность
| Температура корпуса при работе |
Tcase = -40 ~ +85°C |
| Максимальная температура корпуса |
+85°C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
-40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 60°C) |
| Вибростойкость |
10 ~ 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF |
3451,7 тыс. ч (мин.) Telcordia SR-332 (Bellcore); 331,3 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) |
180 × 63 × 35,5 мм |
| Масса |
0,8 кг |
| Упаковка |
16 шт./13,4 кг/0,67 CUFT |
| Входное подключение (исполнение 3Y) |
3-проводный ввод: AC/L (коричневый), AC/N (синий), PE (зелёный/жёлтый) |
| Выход |
Vo+ (красный), Vo- (чёрный) |
Стандарты безопасности
| Безопасность |
UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; IEC/BS EN/EN/AS/NZS 61347-1; IEC/BS EN/EN/AS/NZS 61347-2-13 (independent); BS EN/EN62384; EAC TP TC 004; BIS IS15885 (для отдельных модификаций серии); IP65 или IP67 (в зависимости от исполнения); GB19510.1, GB19510.14; KC61347-1, KC61347-2-13 |
Примечания
- Если параметр не оговорён отдельно, измерения выполнены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.

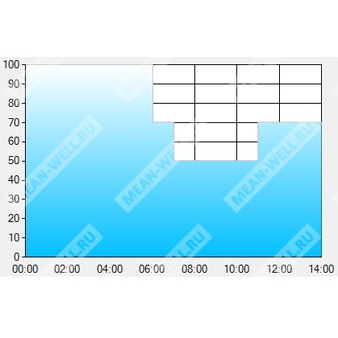

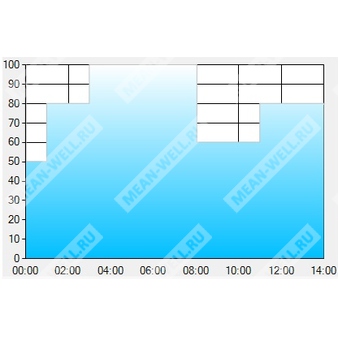

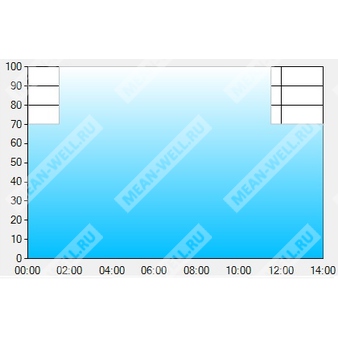

- Методы питания LED модулей определяются режимами CV/CC; см. раздел о методах подключения/управления LED нагрузкой.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Погрешность: включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может требоваться снижение допустимой выходной мощности; см. статические характеристики.
- Время запуска измеряется при первом холодном включении; циклы включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент; ЭМС итогового устройства зависит от монтажа, требуется повторная квалификация ЭМС на уровне конечного изделия.
- Заявленный ресурс достигается при контроле температуры корпуса; для выполнения требований по ресурсу рекомендуется удерживать температуру контрольной точки корпуса около 70°C или ниже.
- Для высот эксплуатации более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м для безвентиляторных моделей (и 5°C/1000 м для моделей с вентилятором).
- Для рекомендаций по монтажу и обеспечению влагозащиты следует использовать руководство пользователя.
- Для исполнений A/AB при встраиваемом применении необходимо учитывать требования соответствия применению типа HL.
- Для 3Y: корпус рекомендуется подключать к PE для обеспечения ЭМС и безопасной эксплуатации; по варианту ввода с PE требуется согласование/запрос.
