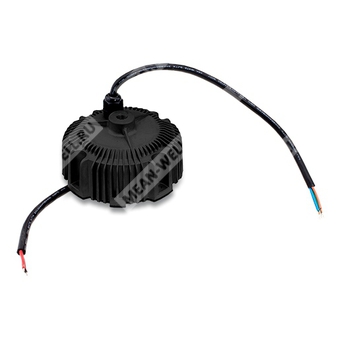

HBG-100-48A - AC/DC драйвер светодиодов постоянного тока 100 Вт для прямого питания LED-модулей.
Расшифровка партномера
| Партномер | HBG-100-48A |
| HBG | Серия LED-драйверов в круглом металлическом корпусе, режим постоянного тока |
| 100 | Номинальная мощность серии: 100 Вт |
| 48 | Номинальное выходное напряжение модели: 48 В |
| A | Функциональный тип: регулировка выходного тока встроенным потенциометром; класс защиты IP65 |
Назначение и область применения
- Прямое питание светодиодов в режиме постоянного тока (без дополнительных драйверов).
- Применения: LED освещение залов/производственных помещений, сценическое освещение, прожекторное освещение.
- Исполнение типа «HL» для применения в опасных (классифицированных) зонах Class I, Division 2 (в рамках заявленных стандартов безопасности).
Ключевые конструктивные и функциональные особенности
- Режим выхода: постоянный ток.
- Активная коррекция коэффициента мощности (PFC).
- Круглый металлический корпус.
- Степень защиты: IP65 (для типа A).
- Работа при температуре корпуса: от -40 °C до +85 °C (естественная конвекция, без вентилятора).
Выходные параметры (модель HBG-100-48A)
| Номинальная мощность | 96 Вт |
| Номинальный ток | 2 А |
| Диапазон напряжения (область постоянного тока) | 28,8…48 В |
| Диапазон выходного тока (регулировка) | 1,2…2,0 А (для типов A/AB, встроенный потенциометр) |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск тока | ±5,0% |
| Время запуска | 2000 мс (при 115 VAC); 500 мс (при 230 VAC) |
| Макс. напряжение холостого хода | 49 В |
Входные параметры
| Диапазон входного напряжения | 90…305 VAC; 127…431 VDC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | PF > 0,96 (115 VAC); PF > 0,96 (230 VAC); PF > 0,94 (277 VAC) |
| Полное гармоническое искажение тока | < 20% (при нагрузке ≥ 60% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| КПД (тип.) | 91% (для 48 В модели) |
| Потребляемый ток (тип.) | 1,1 A (115 VAC); 0,5 A (230 VAC); 0,45 A (277 VAC) |
| Пусковой ток (тип.) | 60 A, холодный старт (twidth = 550 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 VAC |
| Макс. количество БП на автомат 16 A | 4 шт. (автомат типа B) / 8 шт. (автомат типа C) при 230 VAC |
Защиты
| Защита от перегрузки по току | 95…108%; ограничение тока (режим постоянного тока) |
| Защита от перенапряжения | 54…63 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и надежность
| Рабочая температура корпуса | -40…+85 °C |
| Максимальная температура корпуса | +85 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X,Y,Z |
| MTBF | мин. 2433,4 тыс. ч (Telcordia SR-332); мин. 299,3 тыс. ч (MIL-HDBK-217F, 25 °C) |
Безопасность и электромагнитная совместимость
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (независимый), BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
| Устойчивость к помехам |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: Линия-Земля 4 кВ, Линия-Линия 2 кВ); EAC TP TC 020 |
| Эмиссия помех |
BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥ 60%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Испытательное напряжение | Вход-Выход: 3,75 кВ AC; Вход-FG: 2 кВ AC; Выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 VDC, 25 °C / 70% RH (Вход-Выход, Вход-FG, Выход-FG) |
Степень защиты и исполнение
| Тип исполнения | A |
| Степень защиты оболочки | IP65 |
| Функциональная опция | Выходной ток регулируется встроенным потенциометром |
Механические параметры
| Габариты (диаметр × высота) | 130 мм × 66,5 мм |
| Масса | 1,18 кг |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- Методика подключения/управления LED-модулем приведена в разделе методов питания LED-модуля (работа в режиме постоянного тока).
- При низких входных напряжениях может потребоваться снижение допустимой нагрузки; ориентироваться по разделу статической характеристики.
- Время запуска измерено при холодном первом включении; частые включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент конечного изделия; характеристики ЭМС зависят от полной установки, производитель конечного изделия должен повторно подтвердить соответствие по ЭМС для полной системы.
- Типичная наработка > 50 000 часов достигается при температуре корпуса, особенно в контрольной точке tc (или TMP, по DLC), около 75 °C или ниже.
- Для высот эксплуатации выше 2000 м: снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м (для моделей без вентилятора).
- Перед применением учитывать указания по монтажу и обеспечению влагозащиты (см. руководство пользователя серии).
- Для типов A/AB при встроенном монтаже необходимо учитывать требования по исполнению «HL» (в частности, вопрос отверстия регулировки тока и его герметизации компаундом для соответствия применению «HL»).
