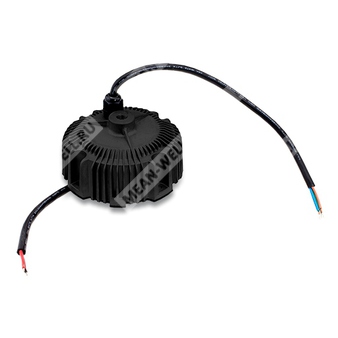

HBG-100-48B - светодиодный драйвер (источник питания) постоянного тока 100 Вт для непосредственного питания LED-модулей с диммированием.
Расшифровка партномера
HBG — серия светодиодных драйверов (круглый металлический корпус, активный PFC).
100 — номинальная выходная мощность 100 Вт (серия).
48 — номинальное напряжение/диапазон для конфигурации выхода: модель «48 В».
B — исполнение с функцией диммирования «3 в 1» (1–10 В DC / 10 В PWM / резистивное), класс защиты корпуса IP67.
Назначение и общие сведения
- Режим работы: стабилизация выходного тока (постоянный ток) для прямого питания светодиодов.
- Области применения: светильники типа high bay, сценическое и точечное LED-освещение, LED bay lighting.
- Исполнение типа «HL» для применения в опасных (классифицированных) зонах: Class I, Division 2.
- Корпус: круглый металлический, без вентилятора (естественная конвекция).
- Степень защиты: IP67 (для типа B).
- Встроенная активная коррекция коэффициента мощности (PFC).
Выходные параметры (модель HBG-100-48)
| Номинальный ток | 2,0 А |
| Номинальная мощность | 96 Вт |
| Диапазон напряжения в режиме стабилизации тока | 28,8 ~ 48 В |
| Номинальное (типовое) напряжение | 49 В |
| Допустимый диапазон регулировки выходного тока | 1,2 ~ 2,0 А (для A/AB-типа; регулировка встроенным потенциометром) |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность установки тока | ±5,0% |
| Время запуска | 2000 мс / 115 В AC; 500 мс / 230 В AC |
| Защита от перенапряжения (выход) | 54 ~ 63 В; отключение выхода, восстановление после повторной подачи питания |
| Защита от перегрузки по току | 95 ~ 108%; ограничение тока (постоянный ток) |
| Защита от перегрева | отключение выхода, восстановление после повторной подачи питания |
Функции управления яркостью (исполнение B: «3 в 1»)
| Методы диммирования | 1–10 В DC; 10 В PWM (100 Гц ~ 3 кГц); резистивное |
| Регулируемый уровень выходного тока | 10% ~ 100% (в зависимости от управляющего сигнала) |
| Ток источника диммирования | тип. 100 мкА |
| Синхронное диммирование нескольких драйверов | резистивный вход: 10 кОм/N ~ 100 кОм/N (N — число драйверов) |
| Требование по подключению | не соединять DIM- с -V |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | >0,96 при 115 В AC; >0,96 при 230 В AC; >0,94 при 277 В AC (при полной нагрузке) |
| КПД (типовой, серия) | 91% (для модели 48 В) |
| Входной ток (типовой) | 1,1 А / 115 В AC; 0,5 А / 230 В AC; 0,45 А / 277 В AC |
| Пусковой ток (типовой) | 60 А (twidth=550 мкс, при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Макс. число БП на автомате 16 А | 4 шт. (автомат типа B) / 8 шт. (автомат типа C) при 230 В AC |
| Коэффициент гармонических искажений тока | <20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции | вход–выход: 3,75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 0,5 кВ AC |
| Сопротивление изоляции | вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надёжность
| Рабочая температура корпуса (Tcase) | -40 ~ +85°C |
| Максимальная температура корпуса (Tcase) | +85°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
| MTBF | 2433,4 тыс. ч (мин., Telcordia SR-332); 299,3 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Стандарты безопасности и ЭМС
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
| ЭМС (излучение) | BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2/3/4/5/6/8/11; BS EN/EN61547 (light industry level); помехоустойчивость к импульсным перенапряжениям: линия–земля 4 кВ, линия–линия 2 кВ; EAC TP TC 020 |
Механические параметры
| Габариты | Ø130 мм × 66,5 мм (диаметр × высота) |
| Масса | 1,18 кг |
| Присоединение | вход: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый); выход: +V (красный), -V (чёрный); диммирование: DIM+ (фиолетовый), DIM- (розовый) |
Степень защиты и исполнение
| Степень защиты корпуса | IP67 |
| Функциональное исполнение | B: диммирование 3 в 1 |
| Режим выхода | постоянный ток |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED-модуля: источник работает в режиме постоянного тока; особенности области стабилизации тока приведены в разделе о способах питания LED-модуля.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по статической характеристике.
- Время запуска измерено при холодном первом включении; частые включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; характеристики ЭМС зависят от установки, и производитель конечного изделия должен повторно подтверждать соответствие требованиям ЭМС на уровне изделия.
- Для ресурса эксплуатации >50 000 ч рекомендуется обеспечивать температуру корпуса (точка tc/TMP) порядка 75°C или ниже.
- Для высоты эксплуатации выше 2000 м: снижение допустимой температуры окружающей среды 3,5°C на каждые 1000 м для безвентиляторных моделей.
- Для рекомендаций по применению и сохранению водозащиты необходимо руководствоваться руководством пользователя.
- Для исполнений A/AB при применении типа «HL» требуется учитывать встраиваемое использование или заполнение отверстия регулировки тока компаундом.
