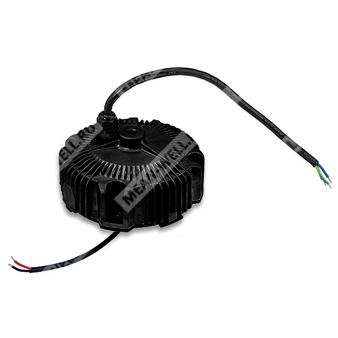

HBG-160-24A - светодиодный AC/DC драйвер 160 Вт с режимами стабилизации напряжения и тока для питания LED модулей.
Расшифровка партномера
HBG — серия светодиодных источников питания кругового исполнения.
160 — номинальная мощность 160 Вт.
24 — номинальное выходное напряжение 24 В (модель с диапазоном выходного напряжения 14,4–24 В).
A — исполнение с регулировкой выходного тока встроенным подстроечным резистором; класс защиты корпуса IP65.
Назначение и общие сведения
HBG-160-24A — драйвер для светодиодных систем, способный работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока (CV+CC). Предназначен для применения в LED bay lighting, сценическом и акцентном освещении. Исполнение с металлическим корпусом, естественным охлаждением (без вентилятора), активной коррекцией коэффициента мощности. Поддерживается работа в диапазоне температур корпуса Tcase от -40 до +85 °C при свободной конвекции.
Выход (модель HBG-160-24A)
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения | 14,4 ~ 24 В |
| Номинальный выходной ток | 6,5 А |
| Номинальная мощность | 156 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Регулировка выходного тока (для A/AB-исполнений) | 3,9 ~ 6,5 А (встроенный потенциометр) |
| Время установления / нарастания (тип.) | 2500 мс, 200 мс / 115 VAC; 500 мс, 200 мс / 230 VAC |
| Время удержания (тип.) | 12 мс / 115 VAC, 230 VAC |
Вход
| Диапазон входного напряжения | 90 ~ 305 VAC (127 ~ 417 VDC) |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке | PF>0,98 / 115 VAC; PF>0,95 / 230 VAC; PF>0,92 / 277 VAC |
| Полные гармонические искажения | <20% (нагрузка ≥60% при 115/230 VAC; нагрузка ≥75% при 277 VAC) |
| Входной ток (тип.) | 1,7 А / 115 VAC; 0,78 А / 230 VAC; 0,7 А / 277 VAC |
| Пусковой ток (тип.) | 65 А (twidth=550 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 VAC |
Эффективность (тип.)
| КПД (тип.) | 92% (для 24 В модели) |
Защиты
| Короткое замыкание | «Hiccup» режим, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95 ~ 108%; ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с автовосстановлением либо восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и изоляция
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 VDC / 25°C / 70% RH |
ЭМС
| Помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсная помеха: линия-земля 4 кВ, линия-линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и климат
| Рабочая температура корпуса | Tcase = -40 ~ +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20 ~ 95% RH (без конденсации) |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/1 цикл, в течение 72 мин по осям X, Y, Z |
Механические данные
| Степень защиты оболочки (исполнение A) | IP65 |
| Габариты (диаметр × высота) | Ø151,68 мм × 66,5 мм |
| Масса | 1,53 кг |
Надёжность
| MTBF (мин.) | 2047,8 тыс. ч (Telcordia SR-332); 194,1 тыс. ч (MIL-HDBK-217F, 25°C) |
Стандарты безопасности
| Безопасность | UL8750 (тип «HL»), CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14; IP65/IP67 approved |
Функциональные особенности исполнения A
- Комбинированный выход: стабилизация напряжения + стабилизация тока (CV+CC).
- Выходной ток регулируется встроенным потенциометром.
- Активная коррекция коэффициента мощности.
- Естественное охлаждение (без вентилятора).
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Режимы питания LED модулей: устройство может работать в режиме стабилизации тока (прямое питание) или в режиме стабилизации напряжения (обычно через дополнительный DC/DC драйвер).
- Пульсации и шум измерены при полосе 20 МГц с использованием витой пары 12" с оконечной ёмкостью 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает начальную установку, стабилизацию по сети и по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться на раздел статических характеристик.
- Время установления измерено при холодном первом включении; частые включения/выключения могут увеличивать время установления.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; характеристики ЭМС зависят от полной установки, производитель конечного оборудования должен повторно квалифицировать соответствие директивам ЭМС на уровне изделия.
- Данная серия обеспечивает типовую наработку >50 000 ч при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70°C или ниже.
- Для высот эксплуатации выше 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м для моделей без вентилятора.
- Для примечаний по монтажу с обеспечением влагозащиты использовать руководство пользователя (указано в документе).
- Для исполнения A/AB при встраиваемом применении необходимо учитывать требование по заполнению отверстия регулировки тока компаундом для соответствия применению «Type HL».
