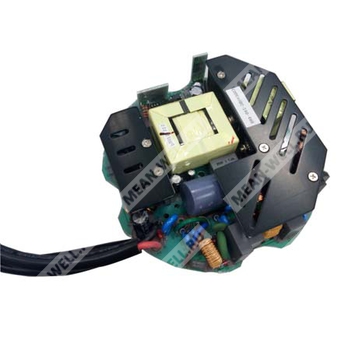

HBG-240P-60A - печатный AC/DC LED-драйвер 240 Вт с активной коррекцией коэффициента мощности, режимами CV+CC и выходом 60 В.
Расшифровка партномера
| HBG | Наименование серии LED-драйверов |
| 240P | Номинальная мощность 240 Вт; исполнение PCB типа (круглая плата) |
| 60 | Номинальное выходное напряжение 60 В |
| A | Функциональный тип: выходной ток регулируется встроенным потенциометром (Io adj.) |
Назначение и принцип работы
HBG-240P-60A — источник питания для светодиодных систем, способный работать как в режиме постоянного напряжения (CV), так и в режиме постоянного тока (CC) в пределах области ограничения тока. Встроенная активная PFC обеспечивает высокий коэффициент мощности на полной нагрузке. Исполнение — круглая печатная плата (PCB type), охлаждение — естественная конвекция (без вентилятора).
Выходные параметры (DC)
| Модель | HBG-240P-60A |
| Номинальное выходное напряжение | 60 В |
| Диапазон выходного напряжения | 36…60 В |
| Номинальный выходной ток | 4,0 А |
| Номинальная выходная мощность | 240 Вт |
| Область постоянного тока | не указано для 60 В модели (см. раздел «Методы питания LED-модуля») |
| Диапазон регулировки выходного тока | 2,4…4,0 А (регулируется только для типа A встроенным потенциометром) |
| Пульсации и шум (макс.) | 350 мВп-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска, время нарастания | 5000 мс, 120 мс / 230 VAC; 2500 мс, 120 мс / 115 VAC |
| Время удержания (тип.) | 15 мс / 115 VAC, 230 VAC |
Входные параметры (AC)
| Диапазон входного напряжения | 90…305 VAC |
| Диапазон входного напряжения (DC) | 127…431 VDC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,98 / 115 VAC; PF ≥ 0,94 / 230 VAC; PF ≥ 0,9 / 277 VAC (при полной нагрузке) |
| Полные гармонические искажения тока | < 20% (при нагрузке ≥ 60% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| КПД (тип.) | 93,5% |
| Потребляемый ток (AC) | 2,8 А / 115 VAC; 1,4 А / 230 VAC; 1,2 А / 277 VAC |
| Пусковой ток (тип.) | 75 А (twidth = 680 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Утечка на землю | < 0,75 мА / 277 VAC |
| Макс. число БП на автомате 16 А | 2 шт. (автомат типа B) / 3 шт. (автомат типа C) при 230 VAC |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 62…85 В; отключение выходного напряжения с фиксацией (latch off), восстановление перезапуском питания |
| Перегрев | Отключение выхода, автоматическое восстановление после снижения температуры |
Электромагнитная совместимость
| Помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 75%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень «light industry» (импульсная помеха: линия-земля 4 кВ, линия-линия 2 кВ); EAC TP TC 020 |
Безопасность и электрическая прочность изоляции
| Стандарты безопасности | UL8750; CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура окружающей среды | Ta = −40…+45°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 2G, 12 мин/1 цикл, 72 мин по осям X,Y,Z |
| MTBF | 2290,4 тыс. ч (мин.), Telcordia SR-332 (Bellcore); 175,1 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Конструктив и подключение
| Исполнение | PCB тип, круглая плата |
| Габариты (механика) | См. раздел механических размеров; круглая плата: диаметр 144 мм, центральная зона 36 мм (обозначения ψ144, ψ36); толщина 35 мм; допуск ±1 мм |
| Масса | 0,62 кг |
| Проводники (вход/выход) | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый), +V (красный), −V (чёрный); длины выводов 300±20 мм (по чертежу) |
| Регулировка | Тип A: подстройка выходного тока встроенным потенциометром (Io adj.) |
Степень защиты IP
Степень защиты IP: не указана.
Применение
- Светодиодное освещение промышленных помещений (bay lighting)
- Светодиодные downlight-светильники
- Светодиодные прожекторы/споты
- Светодиодное освещение для горнодобывающей отрасли
- Светодиодное сценическое освещение
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Метод питания LED-модуля: см. раздел методов драйва LED-модуля (области CV/CC и режим защиты).
- Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой скрученной пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск: включает начальную установку, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Время запуска измеряется при первом холодном старте; при циклическом включении/выключении возможно увеличение времени запуска.
- Источник рассматривается как компонент в составе конечного изделия; итоговую ЭМС должен подтверждать производитель конечного оборудования на уровне полной установки.
- Серия соответствует типовой наработке более 50 000 часов при Ta около 45°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Функциональные испытания должны выполняться с заливкой компаундом, включая функцию защиты от перегрева.
