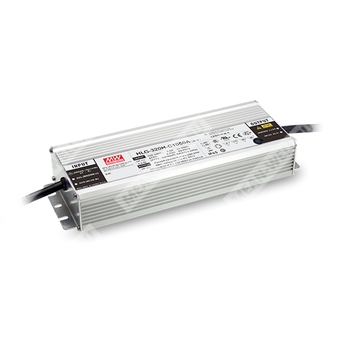

HLG-320H-C1050AB - AC/DC светодиодный драйвер постоянного тока 1050 мА для прямого питания LED нагрузок с функцией диммирования.
Идентификация и расшифровка партномера
Партномер: HLG-320H-C1050AB
- HLG — серия LED драйверов (металлический корпус, промышленное исполнение).
- 320H — номинальная мощность 320 Вт, исполнение с входом до 305 В AC.
- C — режим стабилизации выходного тока (Constant Current Mode).
- 1050 — номинальный выходной ток 1050 мА.
- AB — исполнение IP65 с регулировкой выходного тока встроенным потенциометром и 3‑в‑1 диммированием (0–10 В DC, 10 В PWM, сопротивлением).
Назначение и область применения
- Прямое питание светодиодов в режиме стабилизации тока.
- Светодиодное уличное освещение, архитектурная подсветка, освещение теплиц, складское/промышленное освещение, портовое/рыболовное освещение.
- Исполнение Type “HL” для применения в опасных (классифицированных) зонах: Class I, Division 2 (указано для серии).
Ключевые особенности
- Постояннотоковый выход, высокая выходная сторона по напряжению.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Защита корпуса по IP: IP65 (для AB-типа).
- Диммирование 3‑в‑1: 0–10 В DC, 10 В PWM, резистором (для AB-типа).
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…417 В DC |
| Частотный диапазон |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF ≥0,98 / 115 В AC; PF ≥0,95 / 230 В AC; PF ≥0,92 / 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений |
THD < 20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥70% для 277 В AC) |
| Входной ток (тип.) |
3,5 А / 115 В AC; 1,65 А / 230 В AC; 1,45 А / 277 В AC |
| Пусковой ток (тип.) |
70 А (twidth = 1200 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
| Время запуска |
1000 мс / 115 В AC или 500 мс / 230 В AC |
| Макс. число БП на автомате 16 А |
2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
Выходные параметры (модель HLG-320H-C1050)
| Номинальный выходной ток |
1050 мА |
| Допуск по току |
±5% |
| Пульсации тока |
5,0% макс. при номинальном токе |
| Номинальная мощность |
320,25 Вт |
| Область стабилизации тока |
152…305 В |
| Макс. напряжение холостого хода |
311 В |
| КПД (тип.) |
94% |
Регулировка и диммирование (исполнение AB)
| Регулировка выходного тока |
Регулируемый (для A/AB-типа) встроенным потенциометром |
| Диапазон регулировки тока |
525…1050 мА |
| Методы диммирования (3‑в‑1) |
0…10 В DC; 10 В PWM (100 Гц…3 кГц); сопротивлением между DIM+ и DIM- |
| Ток источника сигнала диммирования |
100 мкА (тип.) |
| Особое требование по подключению |
Запрещено соединять DIM- с -V |
| Минимальный уровень диммирования |
Около 6% (в диапазоне 0% < Iout < 6% выходной ток не нормируется) |
| Возможность снижения до 0% |
Выходной ток может снизиться до 0% при ~0 кОм или 0 В DC, либо при PWM 0% скважности |
Защиты
| Короткое замыкание |
Ограничение тока (режим постоянного тока), автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение и фиксация (защёлка) по выходному напряжению, восстановление после повторного включения питания |
| Перегрев |
Отключение и фиксация (защёлка) по выходному напряжению, восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход–выход) |
3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) |
2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
ЭМС (сводно)
| ЭМС, излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС, устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень «light industry» (грозоимпульсы: линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020 |
Безопасность и соответствие стандартам (сводно)
| Стандарты безопасности |
UL8750 (Type “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (независимый); GB19510.1, GB19510.14; EAC TP TC 004; IP65 или IP67 утверждено |
Условия эксплуатации и надёжностные/механические параметры
| Диапазон рабочих температур корпуса (Tcase) |
-40…+85°C |
| Максимальная температура корпуса (Tcase) |
+85°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Наработка на отказ (MTBF) |
1847,6 тыс. ч (мин.), Telcordia SR-332; 182,3 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
| Габариты |
252×90×43,8 мм (Д×Ш×В) |
| Масса и упаковка |
1,88 кг; 8 шт./16 кг/0,92 cu.ft |
| Степень защиты оболочки |
IP65 (AB-тип) |
Подключение и исполнение выводов (по механической схеме серии)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход DC: +V (коричневый), -V (синий).
- Диммирование (AB-тип): DIM+ (фиолетовый), DIM- (розовый).
Примечания
- Все параметры, не оговоренные отдельно, измеряются при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED модулей приведена в разделе о способах управления LED модулем (работа в области стабилизации тока).
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Длительность времени запуска измеряется при первом «холодном» старте; циклическое включение/выключение может увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; итоговый производитель должен повторно квалифицировать соответствие EMC для полной установки.
- Для выполнения требований актуального ErP для светильников данный LED драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- Типовая ожидаемая долговечность серии (>62 000 ч) достигается при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft).
- Перед применением следует учитывать указания руководства пользователя по примечаниям к установке и обеспечению влагозащиты IP.
- Для A/AB-типа необходимо учитывать встраивание для соответствия применению Type HL.
