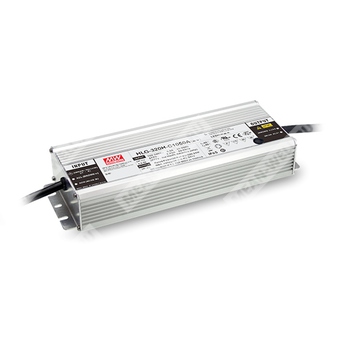

HLG-320H-C1400AB
нет на складе
HLG-320H-C1400AB - светодиодный источник питания постоянного тока 320 Вт для прямого питания LED нагрузок с функцией диммирования.
Расшифровка партномера HLG-320H-C1400AB
- HLG — серия LED драйверов в металлическом корпусе с активной коррекцией коэффициента мощности (PFC), для внутреннего/наружного применения.
- 320H — номинальная мощность 320 Вт, исполнение с расширенным диапазоном входного напряжения (до 305 В AC).
- C — режим стабилизации тока (Constant Current Mode), высоковольтный выход.
- 1400 — номинальный выходной ток 1400 мА.
- AB — исполнение IP65, регулировка выходного тока встроенным потенциометром и функция диммирования «3‑в‑1» (0–10 В, ШИМ 10 В, резистор).
Назначение и общие сведения
HLG-320H-C1400AB — драйвер светодиодов AC/DC на 320 Вт, работающий в режиме стабилизации тока и предназначенный для прямого питания LED модулей. Поддерживает встроенную активную PFC, работу в широком диапазоне входного напряжения и диммирование (для B/AB исполнения).
Выходные параметры (DC)
| Номинальный выходной ток | 1400 мА |
| Допуск по току | ±5% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Номинальная мощность | 320,6 Вт |
| Диапазон напряжения (область стабилизации тока) | 114…229 В |
| Напряжение холостого хода (макс.) | 435 В |
| Диапазон регулировки выходного тока | 700…1400 мА (для типов A/AB через встроенный потенциометр) |
| Защита от короткого замыкания | ограничение тока (режим постоянного тока), автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения (порог) | 235…252 В |
| Поведение при перенапряжении | отключение и фиксация (latch off) по выходному напряжению, восстановление после повторной подачи питания |
| Защита от перегрева | отключение и фиксация (latch off) по выходному напряжению, восстановление после повторной подачи питания |
Входные параметры (AC/DC)
| Диапазон входного напряжения | 90…305 В AC; 127…417 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник тока (THD) | < 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 70% для 277 В AC) |
| КПД (тип.) | 94% |
| Потребляемый ток (тип.) | 3,5 А при 115 В AC; 1,65 А при 230 В AC; 1,45 А при 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth = 1200 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Время запуска | 1000 мс при 115 В AC или 500 мс при 230 В AC (измерено при первом холодном старте) |
Диммирование и регулировка (исполнение AB)
| Тип диммирования | «3‑в‑1»: 0…10 В DC, ШИМ 10 В (100 Гц…3 кГц), сопротивление между DIM+ и DIM- |
| Ток источника на входе диммирования | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 6%; при 0% < Iвых < 6% выходной ток не нормируется |
| Возможность снижения до 0% | выходной ток может упасть до 0% при входе диммирования около 0 кОм или 0 В DC, либо ШИМ 10 В с 0% скважностью |
| Важное требование подключения | не подключать DIM- к -V |
| Регулировка тока потенциометром | предусмотрена для типов A/AB |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | вход–выход: 3,75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и механика
| Степень защиты оболочки | IP65 (исполнение AB) |
| Рабочая температура корпуса (Tcase) | -40…+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| Габаритные размеры (Д×Ш×В) | 252×90×43,8 мм |
| Масса (упаковочные данные) | 1,88 кг |
ЭМС и нормативы
| ЭМС (излучение) |
соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС (устойчивость) |
соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); EAC TP TC 020; грозоимпульсная стойкость: линия–земля 4 кВ, линия–линия 2 кВ |
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (independent); GB19510.1, GB19510.14, EAC TP TC 004; IP65/IP67 approved |
Подключение и проводники (по механической схеме серии)
| Вход AC | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый) |
| Выход DC | +V (коричневый), -V (синий) |
| Диммирование (AB) | DIM+ (фиолетовый), DIM- (розовый) |
Примечания
- Параметры, не оговорённые отдельно, измеряются при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Режим работы — стабилизация тока для прямого питания светодиодов; см. раздел о методах управления LED модулем (область стабилизации тока).
- При низком входном напряжении может потребоваться снижение мощности; ориентироваться по статической характеристике.
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС на уровне установки.
- Для выполнения требований актуального ErP для светильников драйвер допускается использовать только после выключателя (без постоянного подключения к сети).
- Типовая наработка серии > 62 000 ч при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Снижение допустимой температуры окружающей среды: 3,5°C на каждые 1000 м высоты для безвентиляторных моделей и 5°C на каждые 1000 м для моделей с вентилятором при высоте более 2000 м.
- Перед применением учитывать требования руководства по установке и рекомендации по реализации влагозащиты.
- Для типов A/AB необходимо учитывать встраивание для соответствия применению Type HL.
