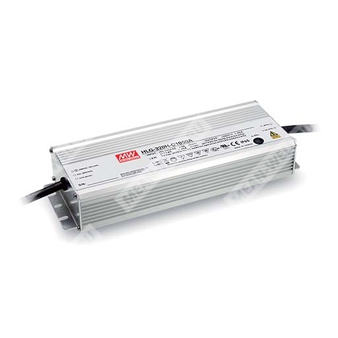

HLG-320H-C2800A - AC/DC источник питания (драйвер) для прямого питания светодиодов в режиме постоянного тока.
Расшифровка партномера
| HLG | Серия LED драйверов |
| 320H | Номинальная мощность 320 Вт; исполнение с расширенным диапазоном входного напряжения до 305 В AC |
| -C | Исполнение с выходом постоянного тока (Constant Current Mode) |
| 2800 | Номинальный выходной ток 2800 мА |
| A | Функциональная опция: регулировка выходного тока встроенным потенциометром; класс защиты IP65 |
Назначение и область применения
- Питание светодиодных систем освещения в режиме постоянного тока.
- Применения: уличное освещение, рыболовные лампы, портовое освещение, архитектурная подсветка, тепличное освещение, освещение промышленных/складских зон.
- Металлический корпус (класс I), безвентиляторное охлаждение (естественная конвекция).
- Встроенная активная коррекция коэффициента мощности (PFC).
Ключевые особенности модели HLG-320H-C2800A
- Номинальная мощность: 319,2 Вт.
- Номинальный ток: 2,8 А (постоянный ток).
- Регулировка тока: встроенный потенциометр (A-тип).
- Степень защиты: IP65.
- Диапазон входного напряжения: 90…305 В AC (47…63 Гц), также 127…417 В DC.
- КПД (тип.): 94%.
Выходные параметры (DC)
| Номинальный выходной ток | 2800 мА |
| Допуск выходного тока | ±5% |
| Пульсации тока | 5,0% макс. при номинальном токе |
| Номинальная мощность | 319,2 Вт |
| Диапазон регулировки тока | 1400…2800 мА (для A/AB-типов через встроенный потенциометр) |
| Диапазон напряжения в области постоянного тока | 57…114 В |
| Напряжение холостого хода (макс.) | 118 В |
Входные параметры (AC/DC)
| Диапазон входного напряжения | 90…305 В AC; 127…417 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | ≥0,98 при 115 В AC; ≥0,95 при 230 В AC; ≥0,92 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник | <20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥70% для 277 В AC) |
| Потребляемый ток (тип.) | 3,5 А / 115 В AC; 1,65 А / 230 В AC; 1,45 А / 277 В AC |
| Пусковой ток (тип.) | 70 А (длительность 1200 мкс, измерено при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Время установления (первый холодный старт) | 1000 мс при 115 В AC или 500 мс при 230 В AC |
Эффективность
Защиты и поведение при авариях
| Короткое замыкание | Ограничение тока (постоянный ток), автоматическое восстановление после устранения неисправности |
| Перенапряжение | 120…132 В; отключение с защелкиванием, восстановление после переподключения питания |
| Перегрев | Отключение с защелкиванием выходного напряжения, восстановление после переподключения питания |
Электробезопасность и ЭМС
| Стандарты безопасности | UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (independent); GB19510.1, GB19510.14; EAC TP TC 004; одобрение IP65/IP67 |
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: Линия-Земля 4 кВ, Линия-Линия 2 кВ); EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-Выход: 3,75 кВ AC; Вход-FG: 2 кВ AC; Выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-Выход, Вход-FG, Выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежностные/механические данные
| Рабочая температура корпуса | Tcase = −40…+85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X,Y,Z |
| Среднее время наработки на отказ (MTBF) | 1847,6 тыс. ч (мин.) Telcordia SR-332; 182,3 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
| Габаритные размеры (Д×Ш×В) | 252×90×43,8 мм |
| Масса и упаковка | 1,88 кг; 8 шт./16 кг/0,92 CUFT |
| Макс. количество БП на автомате 16 А | 2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
| Степень защиты оболочки | IP65 (для исполнения A) |
Подключение и исполнение выводов
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелено-желтый).
- Выход DC: +V (коричневый), −V (синий).
- Регулировка выходного тока: встроенный потенциометр (Io ADJ.).
Примечания
- Все параметры, не оговоренные особо, измеряются при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED модулей: см. раздел «Методы питания светодиодного модуля» (работа в режиме постоянного тока для прямого питания LED).
- При низких входных напряжениях может потребоваться снижение нагрузки; ориентироваться по разделу «Статическая характеристика».
- Время установления измерено при первом холодном старте; включение/выключение драйвера может приводить к увеличению времени установления.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие требованиям ЭМС на уровне всей установки.
- Для выполнения требований актуального регламента ErP для светильников данный LED драйвер допускается применять только после выключателя и без постоянного подключения к сети.
- Типовая ожидаемая наработка >62 000 ч достигается при температуре корпуса (точка tc / TMP по DLC) порядка 75°C или ниже.
- Для высот эксплуатации выше 2000 м: снижение допустимой температуры окружающей среды 3,5°C на каждые 1000 м (для безвентиляторных моделей).
- Перед применением учитывать указания руководства по установке и условия обеспечения степени защиты IP.
- Для A/AB-типов необходимо учитывать требования встроенного применения для соответствия применению Type HL.
