HLG-40H-36B - AC/DC LED драйвер постоянного напряжения с автоматическим ограничением тока и поддержкой аналогового/ШИМ/резистивного диммирования.
Расшифровка партномера
- HLG — серия LED драйверов (металлический корпус, промышленное исполнение).
- 40H — номинальная мощность 40 Вт, исполнение “H”.
- 36 — номинальное выходное напряжение 36 В DC.
- B — исполнение с функцией диммирования “3 в 1” (1–10 В DC / ШИМ 10 В / резистор), степень защиты IP67.
Назначение и принцип работы
HLG-40H-36B — герметичный AC/DC источник питания для светодиодных систем с комбинированным режимом постоянного напряжения + постоянного тока.
При работе в зоне ограничения тока драйвер поддерживает ток на уровне, близком к номинальному, в заданном диапазоне выходных напряжений (область постоянного тока), а при меньших нагрузках работает как источник постоянного напряжения (область постоянного напряжения). Реализованы защиты КЗ/перегрузки/перенапряжения/перегрева с автовосстановлением или восстановлением после перепитки (в зависимости от защиты).
Ключевые особенности
- Выход: режим постоянного напряжения с переходом в ограничение по току (CV+CC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус, исполнение Class I (наличие защитного заземления FG).
- Степень защиты корпуса: IP67 (для типа B).
- Диммирование 3 в 1: 1–10 В DC, ШИМ 10 В, резистор.
- Широкий диапазон входного напряжения 90–305 В AC.

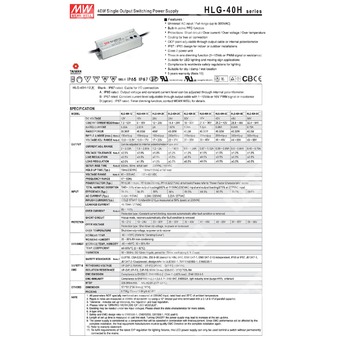

Параметры выхода (OUTPUT) — HLG-40H-36B
| Номинальное выходное напряжение | 36 В DC |
| Диапазон выходного напряжения | 21,6…36 В |
| Номинальный выходной ток | 1,12 А |
| Номинальная мощность | 40,32 Вт |
| Пульсации и шум (макс.) | 200 мВ пик‑пик |
| Область постоянного тока | 28…35 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Параметры входа (INPUT) — общие для серии HLG-40H
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 (115 В AC), PF ≥ 0,95 (230 В AC), PF ≥ 0,92 (277 В AC) при полной нагрузке |
| Полный коэффициент гармоник | THD < 20% (при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| Ток потребления (тип.) | 0,43 А (115 В AC); 0,24 А (230 В AC); 0,23 А (277 В AC) |
| Пусковой ток (тип.) | 50 А (ширина импульса 210 мкс, измерено при 50% Iпик) при 230 В AC; по NEMA 410 |
| Макс. число БП на автомате 16 А | 12 шт. (тип B) / 20 шт. (тип C) при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
Эффективность (для варианта 36 В)
Защиты (PROTECTION) — общие для серии HLG-40H
| Перегрузка по току |
95…108%: ограничение тока (постоянный ток), автовосстановление после устранения неисправности |
| Короткое замыкание |
Режим “hiccup”, автовосстановление после устранения неисправности |
| Перенапряжение на выходе |
41…49 В (для номинала 36 В); отключение выходного напряжения, восстановление после перепитки |
| Перегрев |
Отключение выходного напряжения, восстановление после перепитки |
Диммирование (для типа B)
| Методы управления | 1…10 В DC; ШИМ 10 В; резистор между DIM+ и DIM- |
| Диапазон частоты ШИМ | 100 Гц…3 кГц |
| Ток источника диммирования (тип.) | 100 мкА |
| Требование подключения | Не подключать DIM- к -V |
Электрическая прочность и изоляция (SAFETY)
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (SAFETY & EMC)
| ЭМС-излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547; EAC TP TC 020
|
| ЭМС-устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (импульсные перенапряжения: линия‑земля 4 кВ, линия‑линия 2 кВ); KS C 9815; KS C 9547; EAC TP TC 020
|
Условия эксплуатации (ENVIRONMENT)
| Диапазон температуры корпуса (Tcase) | -40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
Временные параметры
| Время установления/нарастания | 500 мс / 80 мс (115 В AC); 500 мс / 80 мс (230 В AC) |
| Время удержания (тип.) | 16 мс (115 В AC, 230 В AC) |
Механические параметры (OTHERS)
| Габаритные размеры (Д×Ш×В) | 171 × 61,5 × 36,8 мм |
| Масса | 0,73 кг |
Степень защиты и исполнение
| Степень защиты (по партномеру B) | IP67 |
Примечания
- Если явно не указано иное, параметры измерены при 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с применением 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает начальную установку, стабилизацию по сети и по нагрузке.
- См. раздел методов подключения LED модуля (режим CV/CC).
- При пониженных входных напряжениях может требоваться дерейтинг; см. статические характеристики.
- Время установления измерено при первом “холодном” старте; циклы ВКЛ/ВЫКЛ могут увеличивать время установления.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на уровне системы.
- Для выполнения требований актуального ErP для светильников драйвер должен применяться только “за выключателем”, без постоянного подключения к сети.
- Ожидаемый ресурс серии достигается при температуре корпуса (контрольная точка tc/TMP) порядка 75°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C на каждые 1000 м высоты для безвентиляторных моделей при высоте эксплуатации более 2000 м.
- Перед применением учитывать указания руководства по применению и условия обеспечения влагозащиты.
- Для исполнения A/AB при встраивании требуется учитывать соответствие применению Type HL.
- Продукция из регионов Америки может иметь только маркировки UL, CE и UKCA.
