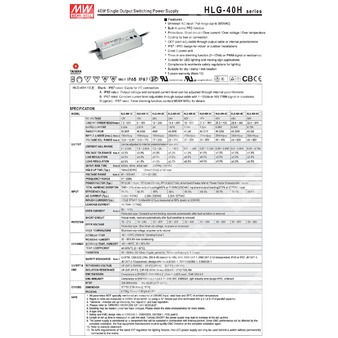

HLG-40H-48A - AC/DC LED драйвер 40 Вт с комбинированной стабилизацией напряжения и тока для питания светодиодных нагрузок.
Расшифровка партномера
- HLG — серия LED-драйверов с активной коррекцией коэффициента мощности и исполнением для светотехнических применений.
- 40H — номинальная мощность 40 Вт, серия HLG-40H.
- 48 — номинальное выходное напряжение 48 В постоянного тока.
- A — исполнение с подстройкой выходного напряжения и выходного тока встроенными потенциометрами; класс защиты по IP: IP65.
Назначение и принцип работы
HLG-40H-48A — источник питания для светодиодных систем с двухрежимным выходом:
стабилизация напряжения (в пределах диапазона регулировки) и ограничение/стабилизация тока в области постоянного тока.
Входной диапазон питания — от 90 до 305 В переменного тока (либо 127–431 В постоянного тока).
Ключевые особенности конструкции и применения
- Металлический корпус, исполнение Class I (наличие защитного заземления FG).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Выходной режим: постоянное напряжение + постоянный ток (ограничение тока).
- Степень защиты: IP65 (для типа A).
- Работа при свободной конвекции (без вентилятора).
Выходные параметры (модель HLG-40H-48)
| Номинальное выходное напряжение | 48 В DC |
| Номинальный выходной ток | 0,84 А |
| Номинальная выходная мощность | 40,32 Вт |
| Диапазон регулировки выходного напряжения | 44–53 В (только для A/AB-исполнения, встроенный потенциометр) |
| Диапазон регулировки выходного тока | 0,5–0,84 А (только для A/AB-исполнения, встроенный потенциометр) |
| Область постоянного тока | 48–58 В |
| Пульсации и шум (макс.) | 300 мВп-п |
| Допуск выходного напряжения | ±0,5% |
| Линейная регулировка | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Время запуска / нарастания | 500 мс / 80 мс (115 В AC); 500 мс / 80 мс (230 В AC) |
| Время удержания (тип.) | 16 мс (115 В AC, 230 В AC) |
Входные электрические параметры
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Частотный диапазон сети | 47–63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) при полной нагрузке |
| Полные гармонические искажения тока | THD < 20% (нагрузка ≥ 60% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| КПД (тип.) | 89,5% |
| Входной ток (тип.) | 0,43 А (115 В AC); 0,24 А (230 В AC); 0,23 А (277 В AC) |
| Пусковой ток (тип.) | 50 А (холодный старт, измерено при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Макс. число БП на автомате 16 А | 12 шт. (тип B) / 20 шт. (тип C) при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
Защиты и поведение при авариях
| Защита от перегрузки по току | 95–108% от номинала; ограничение тока, автовосстановление после снятия неисправности |
| Защита от короткого замыкания | Режим «hiccup», автовосстановление после снятия неисправности |
| Защита от перенапряжения | 59–68 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Диапазон температуры корпуса (Tcase) | -40…+80°C |
| Максимальная температура корпуса | +80°C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10–500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 3395,8 тыс. ч (мин., Telcordia SR-332); 345,8 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габариты (Д×Ш×В) | 171 × 61,5 × 36,8 мм |
| Масса | 0,73 кг |
| Степень защиты оболочки | IP65 (исполнение A) |
Стандарты безопасности и ЭМС
| Стандарты безопасности |
UL8750 (type “HL”), CSA C22.2 No. 250.0-08, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (independent),
GB19510.1, GB19510.14, EAC TP TC 004, KC61347-1, KC61347-2-13 (кроме AB-типа), J61347-1, J61347-2-13;
IP65 или IP67 approved; проектирование с учетом BS EN/EN60335-1 (по запросу)
|
| ЭМС: излучение |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥ 60%), BS EN/EN61000-3-3,
GB/T 17743, GB17625.1, KS C 9815, KS C 9547, EAC TP TC 020
|
| ЭМС: устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024;
уровень light industry (импульсные помехи: Линия–Земля 4 кВ, Линия–Линия 2 кВ), KS C 9815, KS C 9547, EAC TP TC 020
|
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает установочный допуск, линейную регулировку и регулировку по нагрузке.
- См. раздел по методам питания светодиодного модуля (характеристика CV/CC).
- При низком входном напряжении может требоваться снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для всей установки.
- Для выполнения требований актуальных норм ErP для светильников данный LED-драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типичная наработка более 62 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 75°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C на каждые 1000 м высоты для безвентиляторных моделей при высоте эксплуатации более 2000 м.
- Для требований по применению и условиям сохранения влагозащиты необходимо руководствоваться руководством пользователя перед использованием.
- Для типа A/AB при использовании в составе оборудования следует учитывать требования соответствия применению Type HL.
- Изделия, поставляемые в регионы Америк, могут иметь только маркировки UL, CE и UKCA; детали уточняются у поставщика.
