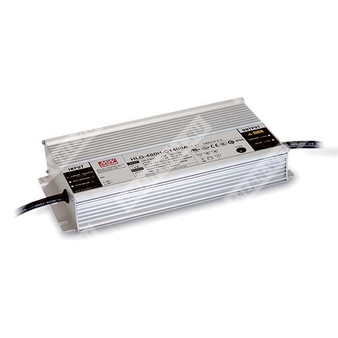

HLG-480H-C2100A - светодиодный драйвер (AC/DC) 480 Вт со стабилизацией выходного тока и регулировкой тока потенциометром.
Идентификация и назначение
Партномер: HLG-480H-C2100A
Функциональное назначение: преобразование сетевого напряжения переменного/постоянного тока в стабилизированный ток для прямого питания мощных светодиодных сборок/линеек в диапазоне постоянного тока.
Режим работы: стабилизация тока (Constant Current mode), высоковольтный выход.
Расшифровка партномера HLG-480H-C2100A
| HLG | Серия светодиодных драйверов MEAN WELL (герметичное исполнение, промышленное назначение) |
| 480H | Номинальная мощность 480 Вт; исполнение с расширенным входным диапазоном до 305 В AC |
| -C | Исполнение с выходом в режиме стабилизации тока (постоянный ток) |
| 2100 | Номинальный выходной ток 2100 мА |
| A | Тип A: регулировка выходного тока встроенным потенциометром; степень защиты IP65 |
Ключевые особенности
- Выход в режиме стабилизации тока.
- Металлический корпус, конструкция класса I (с защитным заземлением FG).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Функция адаптации к среде (Environment Adaptive Function): автоматическая подстройка режима запуска/выхода для выхода в область стабилизации тока.
- Применение внутри и вне помещений (исполнение с IP-защитой).
Выходные параметры (HLG-480H-C2100)
| Номинальная мощность | 481 Вт |
| Номинальный выходной ток | 2100 мА |
| Диапазон регулировки выходного тока | 1050…2100 мА (только для типа A/AB; через встроенный потенциометр) |
| Диапазон выходного напряжения в области стабилизации тока | 114…229 В |
| Максимальное напряжение холостого хода | 280 В |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность стабилизации тока | ±5% |
| Время установления | 500 мс (115 В AC, 230 В AC) |
Входные параметры
| Диапазон входного напряжения переменного тока | 90…305 В AC |
| Диапазон входного напряжения постоянного тока | 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | ≥0,98 при 115 В AC; ≥0,97 при 230 В AC; ≥0,95 при 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений | <20% (при нагрузке ≥40% / 115 В AC, 230 В AC, 277 В AC) |
| КПД (тип.) | 95% |
| Входной ток (тип.) | 5 А / 115 В AC; 2,45 А / 230 В AC; 2 А / 277 В AC |
| Пусковой ток (тип.) | 35 А (длительность 1800 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Макс. число источников на автомате 16 А | 2 шт. (автомат тип B) / 3 шт. (автомат тип C) при 230 В AC |
Защиты
| Короткое замыкание | режим стабилизации тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 289…322 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля FG) | 2 кВ AC |
| Испытательное напряжение (выход–корпус/земля FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
ЭМС (соответствие требованиям)
| Устойчивость к помехам | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020 |
| Паразитные излучения | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
Безопасность и нормативы
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; GB19510.14, GB19510.1; EAC TP TC 004; AS/NZS IEC 61347.2.13:2013; AS/NZS 61347.1:2016 |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса (Tcase) | +90°C |
| Температурный коэффициент | ±0,02%/°C (0…60°C) |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH без конденсации |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X/Y/Z |
Конструктивные параметры
| Степень защиты корпуса | IP65 (тип A) |
| Габаритные размеры (Д×Ш×В) | 262×125×43,8 мм |
| Масса и упаковка | 2,8 кг; 4 шт./12,2 кг/0,55 CUFT |
Функциональные сведения по управлению и режимам
- Регулировка тока (тип A): выходной ток настраивается встроенным потенциометром (диапазон для варианта 2100 мА: 1050…2100 мА).
- Адаптивная функция среды: драйвер может автоматически повышать выход до 120% по напряжению при 80% по току с последующим переходом в область стабилизации тока после выхода светильника на установившийся режим.
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методики подключения/управления светодиодным модулем приведены в разделе о способах питания светодиодного модуля.
- При низких входных напряжениях может потребоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время установления измеряется при первом «холодном» запуске; многократное включение/выключение может увеличивать время установления.
- Источник рассматривается как компонент, работающий в составе конечного изделия; характеристики ЭМС зависят от монтажа, требуется повторная квалификация конечного изделия по ЭМС.
- Для выполнения требований актуального регламента ErP для светильников драйвер должен применяться только после выключателя и не должен быть постоянно подключен к сети.
- Типовая наработка соответствует приведённой в документе зависимости при температуре корпуса в районе 75°C или ниже (контрольная точка tc/TMP).
- Дерейтинг по температуре окружающей среды с высотой: 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором при высоте более 2000 м.
- Перед применением учитывать требования к монтажу и водозащите IP по руководству пользователя.
- Для типа A/AB при встраивании учитывать требования применения Type HL.
