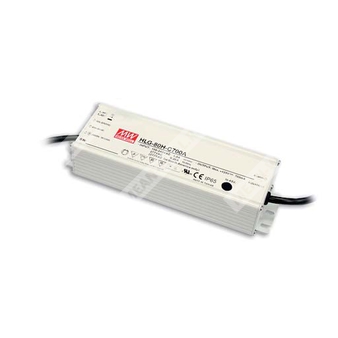

HLG-80H-C700B - AC/DC драйвер (источник тока) для питания светодиодных модулей в режиме постоянного тока.
Идентификация и назначение
Партномер: HLG-80H-C700B
Тип изделия: светодиодный драйвер (AC/DC) с выходом постоянного тока.
Основное назначение: прямое питание светодиодных цепочек/модулей в режиме стабилизации тока; применение в уличном, промышленном и архитектурном освещении, тепличном освещении, светильниках для портов/гаваней, рыболовных лампах и т.п.
Расшифровка партномера HLG-80H-C700B
- HLG — семейство светодиодных драйверов MEAN WELL.
- 80H — серия/класс мощности (номинально 90 Вт), исполнение для широкого диапазона входного напряжения до 305 VAC.
- C — исполнение с выходом в режиме постоянного тока (Constant Current Mode).
- 700 — номинальный выходной ток 700 мА.
- B — функциональная опция: диммирование «3 в 1» (1–10 V DC, 10 V PWM, резистивное управление) и степень защиты IP67.
Ключевые особенности конструкции и функций
- Металлический корпус, исполнение Class I (с защитным заземлением FG).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Защита от короткого замыкания, перенапряжения и перегрева.
- Работа при температуре корпуса Tcase от -40 до +80 °C (естественная конвекция, без вентилятора).
Параметры выхода (DC)
| Номинальный выходной ток | 700 мА |
| Допуск по току | ±5% |
| Пульсации тока | 8,0% макс. при номинальном токе |
| Номинальная выходная мощность | 90,3 Вт |
| Диапазон регулировки тока | 420–700 мА (регулировка встроенным подстроечным резистором только для типов A/AB; для типа B указана функция диммирования 3-в-1) |
| Диапазон выходного напряжения в режиме стабилизации тока | Тип A: 64–129 В; Тип B: 84–129 В |
Параметры входа (AC/DC)
| Диапазон входного напряжения | 90–305 VAC; 127–431 VDC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 при 115 VAC; PF ≥ 0,96 при 230 VAC; PF ≥ 0,94 при 277 VAC (при полной нагрузке) |
| Коэффициент гармоник тока | THD < 20% (при нагрузке ≥ 60% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| КПД (тип.) | 91,5% |
| Потребляемый ток сети (тип.) | 0,88 A при 115 VAC; 0,45 A при 230 VAC; 0,38 A при 277 VAC |
| Пусковой ток (тип.) | 60 A (twidth = 410 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 VAC |
| Время запуска | 500 мс при 115 VAC / 230 VAC |
| Макс. число БП на автомате 16 A | 4 шт. (тип B) / 8 шт. (тип C) при 230 VAC |
Диммирование (тип B: «3 в 1»)
| Методы управления током | 1–10 V DC; 10 V PWM; резистивное управление |
| Частота PWM | 100 Гц – 3 кГц |
| Ток источника диммирования | 100 мкА (тип.) |
| Требование подключения | Не подключать «DIM-» к «-V» |
| Рекомендуемое применение | Прямое подключение к светодиодам; не рекомендуется использование с дополнительными драйверами |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 150–170 В (для 700 мА модели); отключение выходного напряжения с автовосстановлением или восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; восстановление после повторного включения питания |
Электробезопасность и изоляция
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 VDC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.0-08; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); GB19510.1; GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
ЭМС
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень heavy industry (импульсная помехоустойчивость: Line–Earth 4 кВ, Line–Line 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 10–95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
| MTBF | 3098,6 тыс. ч (мин.), Telcordia SR-332; 309,8 тыс. ч (мин.), MIL-HDBK-217F (25 °C) |
Механические параметры и подключение
| Степень защиты корпуса | IP67 (тип B) |
| Габариты (Д×Ш×В) | 195,6 × 61,5 × 38,8 мм |
| Масса | 0,84 кг |
| Подключение входа | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый) |
| Подключение выхода | +V (коричневый), -V (синий) |
| Провода диммирования (для B-типа) | DIM+ (фиолетовый), DIM- (розовый) |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- Методика подбора и согласования с LED-модулем приведена в разделе о способах питания светодиодного модуля.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статической характеристике.
- Время запуска измеряется при первом «холодном» старте; циклы включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного оборудования должен повторно подтверждать соответствие по ЭМС на уровне системы.
- Для соответствия требованиям актуального ErP для светильников драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- Типовая наработка > 62 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Для высот эксплуатации выше 2000 м: дерейтинг температуры окружающей среды 3,5 °C/1000 м (модели без вентилятора) и 5 °C/1000 м (модели с вентилятором).
- Рекомендации по применению и обеспечению водозащиты IP — см. руководство пользователя перед использованием.
