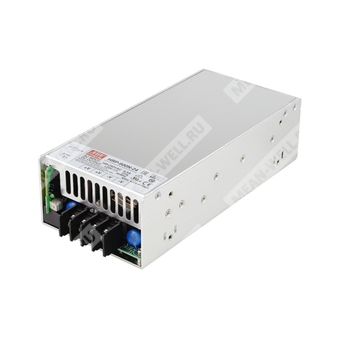

HRP-600N-12 - импульсный AC/DC источник питания 12 В для промышленного применения с активным PFC и выходной мощностью до 600 Вт.
HRP-600N-12 — это одновыходной источник питания переменного/постоянного тока мощностью 600 Вт серии HRP-600N, рассчитанный на промышленное применение, с широкодиапазонным входом, активной коррекцией коэффициента мощности и поддержкой кратковременной пиковой перегрузки.
Расшифровка партномера
| HRP | Серия источников питания |
| 600N | Номинальная мощность серии 600 Вт, исполнение серии N |
| 12 | Выходное напряжение 12 В |
Назначение и особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности, PF > 0,94.
- Пиковая кратковременная мощность до 250%.
- Высокий КПД до 89%.
- Устойчивость к входному перенапряжению 300 В AC в течение 5 секунд.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенное управление вентилятором охлаждения.
- Сигнал DC OK.
- Функция дистанционного измерения падения напряжения на линии нагрузки.
Описание
HRP-600N-12 представляет собой источник питания AC/DC с одним выходом, предназначенный для промышленной автоматики, систем управления, измерительного и диагностического оборудования, а также телекоммуникационных применений. Серия работает от сети 85–264 В AC и обеспечивает требуемое для промышленности постоянное выходное напряжение 12 В. Охлаждение реализовано встроенным вентилятором с термоуправлением, допустимая температура работы корпуса и узлов обеспечивается до 70°C. Источник рассчитан на кратковременную повышенную мощность при пуске электромеханических и моторных нагрузок.
Параметры выхода
| Выходное напряжение | 12 В |
| Номинальный ток | 53 А |
| Диапазон тока | 0 ~ 53 А |
| Номинальная мощность | 636 Вт |
| Пульсации и шум | 200 мВ п-п |
| Диапазон регулировки выходного напряжения | 10,2 ~ 13,8 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1800 мс, 50 мс при 230 В AC |
| Время установки, время нарастания | 3600 мс, 50 мс при 115 В AC |
| Время удержания | 16 мс при 230 В AC, при полной нагрузке |
| Время удержания | 16 мс при 115 В AC, при полной нагрузке |
Параметры входа
| Диапазон входного напряжения | 85 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | > 0,94 при 230 В AC, > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 88% |
| Пусковой ток | 35 А при 115 В AC, 70 А при 230 В AC |
| Ток потребления от сети | 7,6 А при 115 В AC, 3,6 А при 230 В AC |
| Ток утечки | < 1,5 мА при 240 В AC |
Защиты
| Защита от перегрузки | Ограничение постоянным током для нагрузки более 280% от номинальной более 5 секунд, затем отключение выходного напряжения; восстановление после повторного включения |
| Защита от перегрузки | Обычно работает в диапазоне 105 ~ 200% от номинальной нагрузки более 5 секунд, затем отключение выходного напряжения; восстановление после повторного включения |
| Защита от перенапряжения | 14,4 ~ 16,8 В |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Сигнал DC OK | Уровень TTL; при включении источника питания уровень высокий |
| Сигнал DC OK | 3,3 ~ 5,6 В между выводами DC-OK и GND — состояние «ВКЛ» |
| Сигнал DC OK | 0 ~ 1 В между выводами DC-OK и GND — состояние «ВЫКЛ» |
| Управление вентилятором | Вентилятор включается при нагрузке 35±15% или при температуре RTH2 ≥ 50°C |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Параметры безопасности и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Испытательное напряжение | I/P-FG: 2 кВ AC |
| Испытательное напряжение | O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Проводимые помехи: BS EN/EN55032 Class B |
| Эмиссия ЭМС | Излучаемые помехи: BS EN/EN55032 Class B |
| Эмиссия ЭМС | Фликер напряжения: BS EN/EN61000-3-3 |
| Гармонические токи | BS EN/EN61000-3-2 Class A |
| Помехоустойчивость ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Помехоустойчивость RF field | BS EN/EN61000-4-3, уровень 3: 10 В/м |
| Помехоустойчивость EFT/Burst | BS EN/EN61000-4-4, уровень 3: 2 кВ |
| Помехоустойчивость Surge | BS EN/EN61000-4-5, уровень 4: 4 кВ линия-земля; 2 кВ линия-линия |
| Помехоустойчивость Conducted | BS EN/EN61000-4-6, уровень 3: 10 В |
| Помехоустойчивость Magnetic Field | BS EN/EN61000-4-8, уровень 4: 30 А/м |
| Помехоустойчивость Voltage Dips and Interruptions | BS EN/EN61000-4-11: провал 95% на 0,5 периода; провал 30% на 25 периодов; прерывания 95% на 250 периодов |
Эксплуатационные условия
| Рабочая температура | -40 ~ +70°C, с учетом derating curve |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | -40 ~ +85°C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 5G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Пиковая мощность
| Режим пиковой мощности | До 250% кратковременно |
| Длительность пиковой мощности | t ≤ 5 с |
| Скважность | t / T × 100% ≤ 35% |
| Условие средней мощности | Pav = (Ppk × t + Pnpk × (T - t)) / T ≤ Prated |
| Пример для модели 12 В | Vin = 100 В, Duty_max = 25%, Pav = 636 Вт, Ppk = 1200 Вт, T ≥ 20 с, Pnpk ≤ 448 Вт |
MTBF
| MTBF | 1380,8 тыс. часов минимум по Telcordia SR-332 (Bellcore) |
| MTBF | 191,3 тыс. часов минимум по MIL-HDBK-217F (25°C) |
Габариты и масса
| Размеры | 218 × 105 × 61,5 мм (Д × Ш × В) |
| Масса | 1,39 кг |
Упаковка
| Упаковка | 8 шт. / 12,1 кг / 1,58 куб. фута |
Подключение
| Входные клеммы переменного тока | 1 — AC/L; 2 — AC/N; 3 — FG |
| Выходные клеммы постоянного тока | 1~2 — -V; 3~4 — +V |
| Разъём CN100 | 1 — DC-OK; 2 — GND; 3 — +S; 4 — -S |
| Рекомендуемый разъём | HRS DF11-4DP-2DS или эквивалент; HRS DF11-4DS; HRS DF11-**SC или эквивалент |
Примечания
- Если не указано иначе, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, подключенной к конденсаторам 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать кривую дерейтинга.
- Для ЭМС испытаний источник питания рассматривается как компонент, устанавливаемый в конечное изделие; результаты испытаний зависят от монтажа и исполнения конечного оборудования.
- Для высот выше 2000 м требуется снижение допустимой температуры: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
Характерные области применения
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Диагностические и биологические установки.
- Измерительные и испытательные системы.
- Телекоммуникационное оборудование.
