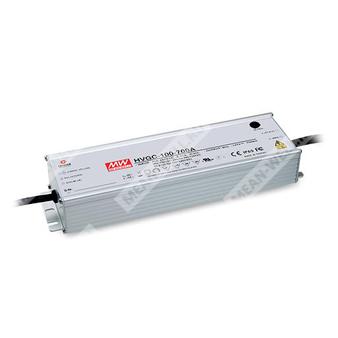

HVGC-100-700A — источник питания для светодиодов с выходным током 700 мА и мощностью 100 Вт.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | HVGC | Серия светодиодных драйверов |
| 2 | 100 | Номинальная мощность 100 Вт |
| 3 | 700 | Номинальный выходной ток 700 мА |
| 4 | A | Исполнение A: регулируемый выходной ток через встроенный потенциометр, степень защиты IP65 |
Описание
HVGC-100-700A — это импульсный светодиодный AC/DC-драйвер постоянного тока серии HVGC-100, предназначенный для питания светодиодных нагрузок с высоким выходным напряжением. Устройство работает в режиме стабилизации тока и рассчитано на подключение светодиодных модулей напрямую, без дополнительного преобразователя на выходе.
Серия работает от сети переменного напряжения 180–528 В AC и доступна в модификациях на 350 мА и 700 мА. Для исполнения 700 мА характерны высокий КПД до 91%, активная коррекция коэффициента мощности, металлический корпус класса I и исполнение с защитой IP65/IP67 в зависимости от типа. Конструкция рассчитана на работу в условиях свободной конвекции без вентилятора.
Драйвер допускает применение в наружных и внутренних осветительных системах, включая уличное освещение, промышленное высокобайное освещение, освещение парковок и рыболовные светильники.
Особенности
- Широкий диапазон входного напряжения: 180–528 В AC.
- Выход в режиме постоянного тока.
- Металлический корпус с конструкцией класса I.
- Встроенная активная схема коррекции коэффициента мощности.
- Исполнение с защитой IP65/IP67 для внутреннего или наружного монтажа.
- Функциональные опции: регулировка выхода потенциометром; диммирование 3 в 1 (0–10 В DC, 10 В PWM и сопротивление); таймерное диммирование.
- Типичный срок службы более 50 000 часов.
Применение
- Светодиодное уличное освещение.
- Светодиодное освещение высоких пролетов.
- Освещение парковочных зон.
- Светодиодные рыболовные светильники.
Основные параметры
| Параметр | Значение |
| Серия | HVGC-100 |
| Тип преобразователя | Светодиодный AC/DC-драйвер постоянного тока |
| Номинальная мощность | 100 Вт |
| Номинальный выходной ток | 700 мА |
| Диапазон регулировки выходного тока | 420–700 мА |
| Режим стабилизации | Постоянный ток |
| Константная область по напряжению | 15–142 В |
| Диапазон выходного напряжения | 15–142 В |
| Точность выходного тока | ±5,0% |
| Пульсации выходного тока | Не более 5,0% при номинальном токе |
| Время запуска | 500 мс, 80 мс / 230 В AC, 347 В AC, 480 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–528 В AC |
| Диапазон постоянного входного напряжения | 254–747 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,98 при 230 В AC; PF ≥ 0,98 при 277 В AC; PF ≥ 0,97 при 347 В AC; PF ≥ 0,93 при 480 В AC, при полной нагрузке |
| Полные гармонические искажения | < 20% при нагрузке ≥ 50% для 230 В AC, 277 В AC, 347 В AC; < 20% при нагрузке ≥ 75% для 480 В AC |
| Потребляемый ток | 0,38 А / 347 В AC; 0,28 А / 480 В AC |
| Пусковой ток | 25 А, длительность 900 мкс, измерение при 50% Iμ peak, 480 В AC; по NEMA 410 |
| Максимальное число источников на автоматическом выключателе 16 А | 5 шт. для автомата типа B / 8 шт. для автомата типа C при 480 В AC |
Выход и нагрузка
| Параметр | Значение |
| Выходной ток | 700 мА |
| Диапазон регулировки выходного тока | 420–700 мА |
| Номинальная выходная мощность | 99,4 Вт |
| Диапазон постоянного тока | 15–142 В |
| Допустимая нагрузка по напряжению | См. статическую характеристику |
| Допуск по току | ±5,0% |
| Типовые пульсации тока | 5,0% максимум при номинальном токе |
Защита
| Параметр | Значение |
| Короткое замыкание | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 150–160 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Снижение характеристик по высоте | При высоте выше 2000 м требуется снижение температуры окружающей среды на 5 °C на 1000 м для моделей с вентилятором и на 3,5 °C на 1000 м для безвентиляторных моделей |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | <0,75 мА / 480 В AC |
Электромагнитная совместимость
| Параметр | Значение |
| Стандарты помехоустойчивости | BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11; BS EN/EN61547; уровень light industry |
| Устойчивость к импульсным перенапряжениям | Линия-земля 4 кВ, линия-линия 2 кВ |
| Стандарты эмиссии | BS EN/EN55015; BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3; FCC Part 15 Subpart; EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 745,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 186,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 236 × 68 × 38,8 мм |
| Масса | 1,18 кг |
| Упаковка | 12 шт. / 15,2 кг / 0,74 CUFT |
Механическое исполнение
Корпус металлический, с выводами питания и управления. Для исполнения A предусмотрен встроенный потенциометр регулировки выходного тока. Варианты исполнения по степени защиты: A — IP65, B — IP67, AB — IP65, D — IP67.
Функции диммирования
- Исполнение B/AB: диммирование 3 в 1 между выводами DIM+ и DIM-.
- Поддерживаются: 0–10 В DC, 10 В PWM-сигнал и сопротивление.
- Для B/AB не допускается подключение DIM- к -V.
- Источник тока для цепи диммирования: 100 мкА тип.
- Минимальный уровень диммирования: около 8%.
- При 0%< Iout < 8% выходной ток не нормируется.
- Выходной ток может снизиться до 0% при входе диммирования около 0 кОм или 0 В DC, либо при 10 В PWM с коэффициентом заполнения 0%.
Примечания
- Все параметры, специально не оговорённые иначе, измерены при 347 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Необходимость применения определяется разделом «Способы управления светодиодным модулем».
- При низком входном напряжении может потребоваться снижение нагрузки.
- Длительность времени запуска измерена при первом холодном включении. Повторные включения и выключения могут увеличивать время запуска.
- Изделие рассматривается как компонент для применения в составе конечного оборудования; при интеграции следует повторно подтвердить соответствие ЭМС всей системы.
- Для выполнения требований актуального ErP-регламента светильник должен питаться через выключатель, не подключённый постоянно к сети.
- Для работы на высоте свыше 2000 м требуется учитывать снижение температурного режима.
- Изделие предназначено для применения в осветительном оборудовании для Северной Америки и ЕС.
