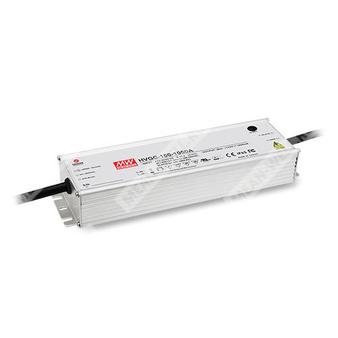

HVGC-150-350B - герметизированный драйвер постоянного тока для светодиодных светильников мощностью 150 Вт.
Назначение: источники питания серии HVGC-150 предназначены для прямого питания светодиодов в режиме стабилизации тока с высоким выходным напряжением, для систем уличного, промышленного и наружного освещения.
Расшифровка партномера
| Позиция | Расшифровка |
| HVGC | Серия герметизированных светодиодных драйверов Mean Well |
| 150 | Номинальная мощность 150 Вт |
| 350 | Номинальный выходной ток 350 мА |
| B | Исполнение с функцией диммирования 3 в 1 |
Описание
Серия HVGC-150 представляет собой светодиодный источник питания AC/DC мощностью 150 Вт с режимом стабилизации тока и высоким выходным напряжением. Модель HVGC-150-350B работает от сети переменного тока 180–528 В и обеспечивает номинальный ток 350 мА. Благодаря высокой эффективности до 91% и бескорпусной по вентиляции конструкции серия пригодна для работы при температуре корпуса от -40 до +80 °C в условиях свободной конвекции воздуха.
Металлический корпус и степень защиты IP67 обеспечивают применение в наружных и промышленных установках. Модель B оснащена функцией диммирования 3 в 1, допускающей управление по сигналу 0–10 В DC, по ШИМ-сигналу 10 В или резистивным способом.
Области применения
- Уличное светодиодное освещение
- Светодиодное освещение высоких пролетов
- Освещение парковочных зон
- Светодиодные рыболовные светильники
- Применение в категории Type HL для Class I, Division 2 опасных зон
Особенности
- Широкий диапазон входного напряжения 180–528 В AC
- Режим стабилизации выходного тока
- Металлический корпус с исполнением Class I
- Встроенная активная коррекция коэффициента мощности
- Степень защиты IP67
- Функция 3 в 1 диммирования
- Типичный ресурс более 50 000 часов
- Однофазное и сетевое применение в промышленном и уличном оборудовании
Параметры
| Модель | HVGC-150-350B |
| Номинальный выходной ток | 350 мА |
| Номинальная мощность | 149,8 Вт |
| Диапазон регулировки выходного тока | 210–350 мА |
| Диапазон постоянного тока | 42–428 В |
| Допуск по току | ±5,0% |
| Пульсация выходного тока | 8,0% максимум при номинальном токе |
| Время установки | 500 мс при 230 В AC, 347 В AC; 400 мс при 347 В AC, 480 В AC |
Вход
| Диапазон входного напряжения | 180–528 В AC; 254–747 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,98 при 230 В AC; PF ≥ 0,97 при 277 В AC; PF ≥ 0,95 при 347 В AC; PF ≥ 0,93 при 480 В AC при полной нагрузке |
| КПД | 91% |
| Потребляемый ток | 0,5 А при 347 В AC; 0,38 А при 480 В AC |
| Пусковой ток | 35 А, длительность 790 мкс, измерение при 50% Iμ peak, 480 В AC; соответствует NEMA 410 |
| Ток утечки | < 0,75 мА при 480 В AC |
| Максимальное число источников на автомат 16 А | 4 шт. для автомата типа B; 6 шт. для автомата типа C при 480 В AC |
Выход
| Режим работы | Постоянный ток |
| Номинальный ток | 350 мА |
| Диапазон напряжения на выходе | 30–300 В при 350 мА |
| Максимальное выходное напряжение в постоянном токе | 428 В |
| Стабилизируемая область | Постоянный ток |
| Ограничение по току при аварии | Стабилизация тока с автоматическим восстановлением после устранения неисправности |
Регулировка тока и диммирование
| Функция регулировки | Регулировка выходного тока встроенным потенциометром для типов A/AB |
| Функция 3 в 1 | 0–10 В DC, ШИМ 10 В, резистивное управление |
| Источник тока диммирования | 100 мкА тип. |
| Минимальный уровень диммирования | Около 6% |
| Условие отключения по диммированию | 0% возможны при 0 кОм, 0 В DC или ШИМ 10 В с коэффициентом заполнения 0% |
| Частота ШИМ-сигнала | 100 Гц – 3 кГц |
Защита
| Защита от короткого замыкания | Ограничение постоянного тока, автоматическое восстановление после снятия аварии |
| Защита от перегрузки | Ограничение постоянного тока, автоматическое восстановление после снятия аварии |
| Защита от перенапряжения | 430–460 В |
| Защита от перегрева | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Рабочая температура корпуса | -40…+80 °C |
| Температура корпуса при максимальной нагрузке | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C от 0 до 60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Стандарты безопасности | UL8750 (Type HL), CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, IP65 или IP67 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам Line-Earth 4 кВ, Line-Line 2 кВ; EAC TP TC 020 |
| ЭМС излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3; FCC part 15 class B; EAC TP TC 020 |
Надежность, габариты и масса
| MTBF | 1755,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 179,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 245 × 68 × 38,8 мм |
| Масса | 1,24 кг |
| Упаковка | 12 шт.; 15,9 кг; 0,78 CUFT |
Примечания
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 347 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Методы питания светодиодного модуля». |
| 3 | При низком входном напряжении может потребоваться дерейтинг. См. раздел «Статическая характеристика». |
| 4 | Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличить это время. |
| 5 | Пульсация тока измеряется в диапазоне 50–100% от максимального напряжения при номинальной мощности. |
| 6 | Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием; конечный изготовитель должен повторно подтвердить соответствие ЭМС для всей установки. |
| 7 | Для соблюдения требований актуального регламента ErP данный драйвер должен применяться за выключателем, не подключенным постоянно к сети. |
| 8 | Типичный срок службы более 50 000 часов обеспечивается при температуре корпуса tc, особенно в точке tc (или TMP по DLC), около 80 °C или ниже. |
| 9 | См. заявление о гарантии на сайте MEAN WELL. |
| 10 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м. |
| 11 | Перед использованием следует ознакомиться с руководством по установке и указаниями по водозащищенному монтажу. |
| 12 | Для типа A/AB необходимо учитывать встроенное применение для соответствия Type HL. |
| 13 | Изделие предназначено для применения в светотехническом оборудовании Северной Америки и ЕС; для иных применений следует обратиться в MEAN WELL. |
Конструктивное исполнение
Исполнение B относится к версии с выводами для 3 в 1 диммирования. Для подключения используются провода питания AC/L, AC/N, FG, а также выходные провода +V и -V и провод управления диммированием DIM+ / DIM-.
Устройство выполнено в металлическом корпусе с защитой IP67, допускается применение в сухой, влажной и наружной среде при соблюдении требований монтажа.
