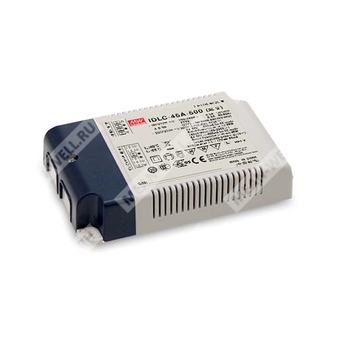

IDLC-45-500 - светодиодный AC/DC драйвер постоянного тока 45 Вт для питания LED-модулей с током 500 мА.
Расшифровка партномера
| Обозначение | Расшифровка |
| IDLC | Серия светодиодных драйверов постоянного тока |
| 45 | Номинальная мощность 45 Вт |
| 500 | Номинальный выходной ток 500 мА |
| Отсутствие суффикса | Базовое исполнение без дополнительных опций, если не указано иное |
Краткое описание
IDLC-45-500 — это светодиодный AC/DC драйвер серии IDLC-45 с режимом стабилизации тока, предназначенный для непосредственного питания светодиодов и светодиодных модулей. Изделие работает в широком диапазоне входного напряжения переменного тока, имеет схему без вентилятора, высокую энергетическую эффективность и встроенную коррекцию коэффициента мощности. Для данной модификации предусмотрен ток 500 мА, а также поддержка 2-в-1 диммирования на базовом исполнении или интерфейса DALI для модификации DA.
Особенности
- Режим стабилизации тока на выходе.
- Безмерцательное исполнение.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Потребление холостого хода менее 0,5 Вт для исполнений без DA; потребление в режиме ожидания менее 0,5 Вт для DA-исполнения.
- Функциональные опции: 2-в-1 диммирование (диммирование до отключения), вспомогательный выход постоянного тока, DALI.
- Работа в широком диапазоне входных напряжений.
- Естественное охлаждение без вентилятора.
- 3 года гарантии.
Применение
- Панельное светодиодное освещение.
- Прожекторное светодиодное освещение.
- Внутреннее светодиодное освещение.
- Промышленное освещение.
Параметры
| Параметр | Значение для IDLC-45-500 |
| Номинальный выходной ток | 500 мА |
| Номинальная выходная мощность | 45 Вт |
| Допуск по току | ±7,0% |
| Диапазон постоянного тока | 54 ~ 90 В |
| Максимальное напряжение холостого хода | 115 В |
| Пульсации выходного тока | 5% max. при номинальном токе |
| Вход | Значение |
| Диапазон входного напряжения | 90 ~ 295 В переменного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 115 В AC; PF > 0,92 при 230 В AC; PF > 0,9 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; THD < 20% при нагрузке ≥75% для 277 В AC |
| Потребляемый ток | 0,6 А при 115 В AC; 0,4 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 30 А, длительность импульса 100 мкс, измерение на уровне 50% Ipeak при 230 В AC; по NEMA 410 |
| Максимум источников питания на автомат 16 А | 32 шт. при автомате типа B / 32 шт. при автомате типа C на 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Эксплуатация и окружающая среда | Значение |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая температура | Tcase = -20 ~ +85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Дерейтинг по высоте | При высоте более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей; 5 °C/1000 м для моделей с вентилятором |
| Защита | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Дополнительный выход постоянного тока | Значение |
| Наличие | Только для исполнения IDLC-45A |
| Номинал | 12 В, 50 мА |
| Допуск | 11,4 ~ 12,6 В |
| Особенность | При коротком замыкании может быть поврежден; недоступен, если выходное напряжение не находится в зоне стабилизации тока или на выходе отсутствует нагрузка |
| Стандарты и безопасность | Значение |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.13-12; BS EN/EN61347-1 и BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
| Стандарты DALI | IEC62386-101, IEC62386-102 только для DA-исполнения |
| Стандарты ЭМС — излучение | BS EN/EN55015; BS EN/EN61000-3-2 класс C при нагрузке ≥60%; BS EN/EN61000-3-3; GB17743; GB17625.1; EAC TP TC 020 |
| Стандарты ЭМС — помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; устойчивость к импульсным перенапряжениям линия-линия: 1 кВ; EAC TP TC 020 |
| Прочее | Значение |
| MTBF | 3522,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 345,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 120 × 75 × 25 мм (Д × Ш × В) |
| Масса | 0,22 кг |
| Упаковка | 54 шт.; 13 кг; 0,93 CUFT |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Режимы питания светодиодного модуля».
- При низком входном напряжении может потребоваться дерейтинг; подробности приведены в разделе «Статическая характеристика».
- Время запуска измеряется при холодном первом включении. Повторное включение и выключение драйвера может увеличить время запуска.
- Вспомогательный выход 12 В будет поврежден при коротком замыкании; он недоступен, если выходное напряжение не находится в зоне стабилизации тока или при отсутствии нагрузки.
- Драйвер следует рассматривать как компонент, работающий в составе конечного изделия. ЭМС-параметры зависят от окончательной установки.
- DALI-версия не поддерживает бит 1: Lamp failure в команде 144 Query status по стандарту DALI.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Для соответствия последним требованиям ErP источник питания допускается применять только за выключателем, без постоянного подключения к сети.
Сведения по подключению
Для исполнения IDLC-45 клеммная колодка TB1 используется для входа сети, TB2 — для выхода и цепей диммирования. Для исполнения IDLC-45A на TB2 также выведен вспомогательный выход постоянного тока.
Рекомендуемое сечение проводников: для TB1 — 0,75 ~ 1,5 мм², для TB2 — 0,5 ~ 1,5 мм².
Назначение выводов TB1
| Номер вывода | Назначение |
| 1 | ACL |
| 2 | ACL |
| 3 | ACN |
| 4 | ACN |
Назначение выводов TB2 для IDLC-45
| Номер вывода | Назначение |
| 1 | DIM+ (DA+) |
| 2 | DIM- (DA-) |
| 3 | Vo+ |
| 4 | Vo- |
Назначение выводов TB2 для IDLC-45A
| Номер вывода | Назначение |
| 1 | DIM+ |
| 2 | DIM- |
| 3 | Vo+ |
| 4 | Vo- |
| 5 | AUX+ |
| 6 | AUX- |
Диммирование
Выходной ток можно регулировать по одной из двух методик между DIM+ и DIM-: подачей добавочного напряжения 0 ~ 10 В DC или сигналом 10 В PWM. Рекомендуется прямое подключение светодиодов. Использование с дополнительными драйверами не допускается.
Минимальный уровень диммирования составляет около 8%; при 0% < Iout < 8% выходной ток не нормирован. При входном сигнале около 0 В DC или при сигнале PWM с коэффициентом заполнения 0% выходной ток может снижаться до 0%.
Для DALI-исполнения применяется интерфейс DALI между DA+ и DA-. Протокол включает 16 групп и 64 адреса. Первый шаг фиксирован на уровне 8% выходного тока.
