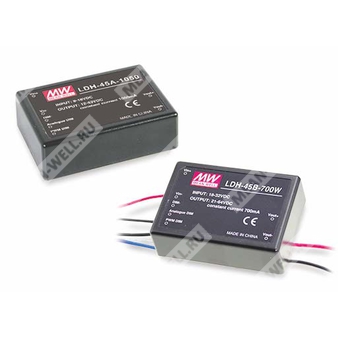

LDH-45B-1050 - повышающий светодиодный драйвер постоянного тока для питания LED-стрингов от 24 В DC.
Расшифровка партномера
| Обозначение | Расшифровка |
| LDH | Серия DC-DC повышающих драйверов светодиодов Mean Well |
| 45 | Номинальная мощность класса 45 Вт |
| B | Диапазон входного напряжения 18–32 В DC |
| 1050 | Номинальный выходной ток 1050 мА |
Назначение и основные свойства
LDH-45B-1050 представляет собой DC-DC step-up конвертер с постоянным выходным током для светодиодных нагрузок. Изделие предназначено для питания LED-цепочек от источника постоянного напряжения 24 В, с поддержанием стабилизированного тока 1050 мА при изменении напряжения на светодиодной строке в пределах рабочей области. Драйвер относится к серии LDH-45 и рассчитан на применение в системах промышленного и архитектурного светодиодного освещения.
- Постоянный выходной ток: 1050 мА.
- Повышающий преобразователь постоянного тока.
- Выходное напряжение светодиодной строки до 43 В DC.
- Высокий КПД — до 95%.
- ПШИМ-диммирование, аналоговое диммирование и дистанционное включение/выключение.
- Защита от короткого замыкания, перенапряжения и пониженного напряжения.
- Полностью залитое исполнение.
- Охлаждение за счёт свободной конвекции воздуха.
Параметры
| Параметр | Значение |
| Номинальный ток | 1050 мА |
| Номинальная мощность | 45,15 Вт |
| Максимальная эффективность | 95% |
| Диапазон выходного напряжения | 21–43 В DC |
| Максимальное напряжение холостого хода | 50 В |
| Входное напряжение | 24 В DC |
| Диапазон входного напряжения | 18–32 В DC |
| Ток потребления по DC | 4,2 А |
| Пульсации и шум | 1,2 Вp-p |
| Точность выходного тока | ±5% при входе 24 В DC |
Секция входа
| Параметр | Значение |
| Номинальное входное напряжение | 24 В DC |
| Диапазон входного напряжения | 18–32 В DC |
| Входной ток | 4,2 А |
| Точность выходного тока при 24 В DC | ±5% |
Секция выхода
| Параметр | Значение |
| Выходной ток | 1050 мА |
| Диапазон выходного напряжения | 21–43 В DC |
| Максимальное напряжение холостого хода | 50 В |
| Пульсации и шум | 1,2 Вp-p |
| Номинальная выходная мощность | 45,15 Вт |
| КПД | 95% |
Диммирование и управление
| Параметр | Значение |
| Типы управления | ПШИМ-диммирование, аналоговое диммирование, дистанционное ON/OFF |
| Частота ПШИМ-сигнала | 1–10 кГц |
| Входной уровень для включения по ПШИМ | >2–8 В DC или разомкнутая цепь между PWM DIM и DIM- |
| Входной уровень для выключения по ПШИМ | <0,5 В DC, короткое замыкание или скважность 0% |
| Ток покоя в режиме выключения по ПШИМ | 7 мА |
| Входной диапазон аналогового диммирования | 0,25–1,3 В DC |
| Максимальное рабочее напряжение аналогового управления | 8 В |
| Входной уровень для включения по аналоговому управлению | >0,25–8 В DC или разомкнутая цепь между Analog DIM и DIM- |
| Входной уровень для выключения по аналоговому управлению | <0,2 В DC или короткое замыкание |
| Ток покоя в режиме выключения по аналоговому управлению | 7 мА |
| Поведение при разомкнутых цепях диммирования | Работа на номинальном токе без диммирования |
Защита
| Параметр | Значение |
| Короткое замыкание | Выключение выходного тока; тип защиты: Power OFF и срабатывание предохранителя |
| Перенапряжение | 50 В |
| Неполное или пониженное напряжение | Защита предусмотрена |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40...+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, общий период 60 мин по осям X, Y, Z |
Механические характеристики
| Параметр | Значение |
| Габаритные размеры | 75 × 53 × 22,7 мм |
| Масса | 138 г |
| Тип корпуса | Герметизированное исполнение |
| Охлаждение | Свободная конвекция воздуха |
Надёжность
| Параметр | Значение |
| MTBF | 1179,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| MTBF | 12195,2 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
Подключение и выводы
| Номер вывода | Назначение |
| 1 | Vin+ — вход питания постоянного тока |
| 2 | Vin- — вход питания, не подключать к Vout- |
| 3 | DIM- — общий провод сигнала диммирования; не подключать к Vout- или Vin- |
| 4 | Аналоговое диммирование / DALI- в зависимости от исполнения |
| 5 | PWM DIM — вход ПШИМ-диммирования и ON/OFF |
| 6 | Vout- — подключение к LED- |
| 7 | Vout+ — подключение к LED+ |
Примечания
- Все параметры указаны при нормальном входном напряжении, номинальной нагрузке, температуре 25 °C и влажности 70% RH, если не оговорено иное.
- Для типов Blank и W выходное напряжение должно превышать входное DC-напряжение на 3 В.
- Для типов BlankDA и WDA выходное напряжение должно превышать входное DC-напряжение на 12 В.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной резистивно-ёмкостной нагрузкой 0,1 мкФ параллельно.
- При диммировании до выключения выходное напряжение LDH снижается до уровня входного напряжения.
- Для получения полного затемнения светильник должен быть выключен при питании от входного напряжения.
- Положительный и отрицательный входные выводы должны быть подключены строго по полярности; подача отрицательного напряжения недопустима.
- Из-за большого входного тока необходимо учитывать падение напряжения на проводах.
Особенности исполнения серии: LDH-45B-1050 относится к исполнению B с диапазоном входного напряжения 18–32 В DC. Согласно системе кодирования серии, существуют также исполнения с PWM+аналоговым диммированием и исполнения с DALI, однако конкретный партномер LDH-45B-1050 соответствует варианту с током 1050 мА и входом 24 В класса B.
