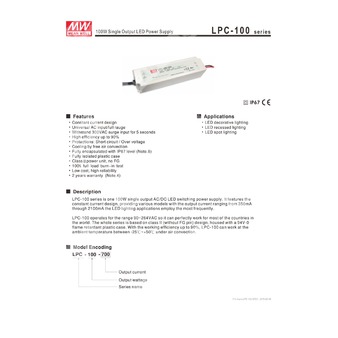

LPC-100-1050
LPC-100-1050 - источник питания постоянного тока для светодиодных нагрузок мощностью 100 Вт.
LPC-100-1050 — это одноканальный AC/DC светодиодный источник питания с выходом стабилизированного тока 1050 мА, предназначенный для питания LED-светильников и других светодиодных устройств.
Назначение
Модель относится к серии LPC-100 и предназначена для применения в светодиодных светильниках, декоративной подсветке и рекламных установках, где требуется режим постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPC | Серия источников питания Mean Well LPC |
| 100 | Номинальная мощность серии: 100 Вт |
| 1050 | Номинальный выходной ток: 1050 мА |
Особенности
- Схема стабилизации по постоянному току.
- Универсальный вход переменного тока с полным диапазоном.
- Устойчивость к импульсному перенапряжению входа 300 В AC в течение 5 секунд.
- Высокий КПД до 90%.
- Защита от короткого замыкания и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Полная заливка с уровнем защиты IP67.
- Полностью изолированный пластиковый корпус.
- Класс II, без заземляющего вывода FG.
- 100% испытание на прогрев под полной нагрузкой.
- Низкая стоимость и высокая надежность.
Применение
- Светодиодные светильники и осветительные системы.
- Декоративное LED-освещение.
- Рекламные устройства на базе светодиодов.
- Другая LED-аппаратура, требующая источника постоянного тока.
Описание
Серия LPC-100 представляет собой 100-ваттный одноканальный AC/DC источник питания для светодиодов. Для данной модели реализован режим постоянного тока, при котором номинальный выходной ток составляет 1050 мА. Серия рассчитана на наиболее распространенные светодиодные приложения и охватывает модели с выходным током от 350 мА до 2100 мА.
Модель работает в универсальном диапазоне входного напряжения 90~264 В AC, что позволяет использовать ее в большинстве стран мира. Конструкция выполнена в соответствии с классом II, без вывода FG, и размещена в огнестойком пластиковом корпусе с уровнем герметизации IP67. Благодаря КПД до 90% устройство может работать при температуре окружающей среды от -25 до +50 °C при охлаждении естественной конвекцией воздуха.
Таблица кодировки модели
| Параметр | Значение для LPC-100-1050 |
| Серия | LPC-100 |
| Выходной ток | 1050 мА |
| Номинальная мощность серии | 100 Вт |
Параметры
Выход
| Параметр | Значение |
| Номинальный ток | 1050 мА |
| Точность выходного тока | ±5,0% |
| Диапазон постоянного тока | 48~96 В |
| Номинальная мощность | 100,8 Вт |
| Пульсации выходного тока | ±5% |
| Допуск по напряжению | ±1,5% |
| Рабочая область постоянного тока | 50%~100% от номинального выходного напряжения |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90~264 В AC / 127~370 В DC |
| Диапазон частоты | 47~63 Гц |
| Пуск, время нарастания | 1000 мс, 80 мс / 230 В AC 2000 мс, 80 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC 10 мс / 115 В AC при полной нагрузке |
| Ток потребления | 2,2 А / 115 В AC 1,2 А / 230 В AC |
| Пусковой ток | Холодный старт 75 А, длительность импульса 980 мкс, измерение при 50% Ipeak, 230 В AC |
| Допустимое количество источников на автомат 16 А | 1 шт. при автомате типа B / 2 шт. при автомате типа C, 230 В AC |
| Ток утечки | <0,25 мА / 240 В AC |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 315~345 В |
| Тип реакции защиты от перенапряжения | Выключение и защелкивание выходного напряжения; для восстановления требуется повторное включение питания |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | IEC 62368-1; EAC TP TC 004; IP67; BS EN/EN62368-1 approved |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class A (≤80% load); BS EN/EN61000-3-3; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; light industry level; EAC TP TC 020 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25~+50 °C |
| Рабочая влажность | 10~95% RH, без конденсации |
| Температура и влажность хранения | -40~+80 °C, 10~95% RH |
| Температурный коэффициент | ±0,03%/°C (0~50 °C) |
| Вибрация | 10~500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температурное снижение мощности по высоте | 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
| Условия применения по уровню IP | Для использования в помещении или на открытом воздухе без прямого солнечного света; избегать погружения в воду более чем на 30 минут |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 4121,8 тыс. ч минимум, Telcordia SR-332 (Bellcore); 511,2 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 190 × 52 × 37 мм |
| Масса | 0,61 кг |
| Упаковка | 20 шт. / 13,2 кг / 0,55 CUFT |
Механические данные
Корпус выполнен в виде герметизированного прямоугольного блока. Подключение выполняется проводами: вход переменного тока — AC/L (коричневый), AC/N (синий); выход — +V (красный), -V (черный). Рекомендуемое монтажное положение указано для горизонтальной установки.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться снижение нагрузки. Следует сверяться со статическими характеристиками.
- Источник питания рассматривается как компонент для работы в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования обязан повторно подтвердить соответствие Директиве EMC для собранного изделия.
- См. заявление по гарантии.
- Область работы в режиме постоянного тока составляет 50%~100% от номинального выходного напряжения. Это рекомендуемая рабочая область для светодиодных применений, однако для отдельных систем необходимо дополнительно проверить электрические требования.
- Пригоден для внутреннего применения или наружного применения без прямого солнечного света; не допускается погружение в воду более чем на 30 минут.
- Для моделей без вентилятора при высоте более 2000 м снижение допустимой температуры составляет 3,5 °C/1000 м, для моделей с вентилятором — 5 °C/1000 м.
- Перед применением необходимо ознакомиться с руководством пользователя по вопросам монтажа и обеспечению водозащиты IP.
- Изделие не предназначено для применения в светильниках для общего освещения в ЕС и Китае; для таких применений рекомендованы серии LPF/NPF/XLG/XLC/XLN.
