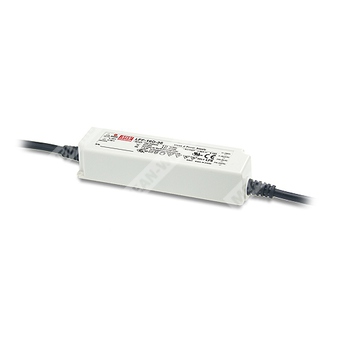

LPF-16D-48 — AC/DC светодиодный драйвер постоянного тока на 48 В с функцией диммирования 3-в-1.
Расшифровка партномера
| Позиция | Расшифровка |
| LPF | Серия источников питания для светодиодных нагрузок |
| 16D | Номинальная мощность 16 Вт, функция диммирования 3-в-1 |
| 48 | Номинальное выходное напряжение 48 В |
Назначение
LPF-16D-48 предназначен для питания светодиодных светильников и модулей в режиме стабилизации выходного тока, с поддержкой диммирования и работой от сети переменного или постоянного тока.
Особенности
- Режим стабилизации выходного тока.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Стандартное исполнение с уровнем защиты IP30, опционально IP67 при полной герметизации.
- Функция диммирования 3-в-1.
- Типичный срок службы более 50 000 часов.
- Компактное исполнение для светодиодного освещения.
Области применения
- Светодиодные светильники общего освещения.
- Светодиодные прожекторы.
- Декоративное светодиодное освещение.
- Светодиодное туннельное освещение.
Описание
Серия LPF-16D представляет собой 16-ваттный AC/DC светодиодный драйвер с постоянным током на выходе. Устройство работает в диапазоне входного напряжения 90...305 В переменного тока и выпускается в вариантах с различным номинальным выходным напряжением от 12 В до 54 В. Для LPF-16D-48 номинальное выходное напряжение составляет 48 В, а рабочий диапазон постоянного тока на выходе соответствует применению со светодиодными нагрузками, требующими стабилизации тока в заданной зоне нагрузки. Благодаря КПД до 85% и бесвентиляторной конструкции серия рассчитана на работу при температуре корпуса от -35 до +70 °C при естественной конвекции. Устройство допускает применение в сухих и влажных условиях, а также в исполнениях с повышенной степенью защиты для эксплуатации во влажных местах.
Таблица параметров
| Параметр | Значение |
| Номинальная выходная мощность | 16.32 Вт |
| Номинальный выходной ток | 0.34 А |
| Диапазон постоянного тока | 26.4...48 В |
| Номинальное выходное напряжение | 48 В |
| Диапазон выходного напряжения | 54...63 В |
| Точность тока | ±5.0% |
| Пульсации тока | 5.0% максимум при номинальном токе |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В переменного тока, 127...431 В постоянного тока |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | Не менее 0.97 при 115 В, не менее 0.95 при 230 В, не менее 0.92 при 277 В, при полной нагрузке |
| КПД | 85% |
| Потребляемый ток | 0.4 А при 115 В; 0.25 А при 230 В; 0.2 А при 277 В |
| Пусковой ток | 45 А, длительность 200 мкс, измерение при 50% Ipeak на 230 В переменного тока; соответствует NEMA 410 |
| Ток утечки | < 0.75 мА / 240 В переменного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон напряжения постоянной мощности / постоянного тока | 26.4...48 В |
| Диапазон напряжения холостого хода | 54...63 В |
| Номинальный выходной ток | 0.34 А |
| Допуск по току | ±5.0% |
| Ограничение по току при перегрузке | 95...108% |
| Режим короткого замыкания | Периодический режим с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 53...63 В |
| Время включения и нарастания | 500 мс, 80 мс / 230 В переменного тока |
| Время удержания | 16 мс / 230 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | Ограничение постоянного тока, автоматическое восстановление после снятия аварии |
| Короткое замыкание | Периодический режим, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Перенапряжение | Выход отключается и блокируется, восстановление после повторного включения питания |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3.75 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке не менее 55%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, импульсная помеха Line-Line 2 кВ, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14; IP67 опционально; проектирование согласно UL60950-1 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -35...+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20...95% RH без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0.03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Снижение допустимой температуры на высоте | 3.5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором, при высоте более 2000 м |
MTBF
| Параметр | Значение |
| MTBF | 3572.8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391.6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Прочее
| Параметр | Значение |
| Тип корпуса | Пластиковый |
| Степень защиты | IP30 стандартно, IP67 опционально при полной герметизации |
| Функция | Диммирование 3-в-1 |
| Тип конструкции | Источник питания класса 2 |
Габаритные размеры
| Параметр | Значение |
| Размеры | 148 × 40 × 32 мм (Д × Ш × В) |
| Допуск | ±1 мм |
| Длина выводов | 300 ±20 мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0.21 кг |
| Упаковка | 40 шт. / 9.4 кг / 1.02 куб. фута |
Подключение
Назначение проводов: AC/N — синий, AC/L — коричневый, +V — красный, -V — чёрный, DIM+ — фиолетовый, DIM- — розовый.
Диммирование
Устройство поддерживает 3-в-1 диммирование между входами DIM+ и DIM-:
- подача дополнительного напряжения 1...10 В постоянного тока;
- подача дополнительного ШИМ-сигнала 10 В с частотой 100 Гц...3 кГц;
- подача дополнительного резистора.
Источник тока диммирующего входа от внутреннего источника питания: 100 мкА тип.
Не допускается подключение DIM- к -V.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- Для выбора режима работы светодиодного модуля следует руководствоваться методами управления светодиодной нагрузкой.
- Пульсации и шум измеряются в полосе 20 МГц с использованием пары скрученных проводов длиной 12 дюймов, оконцованных параллельно включёнными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статическую характеристику.
- Время установки измеряется при первом холодном пуске; повторное включение и выключение может увеличить время установки.
- Для соответствия актуальным требованиям ErP данный LED-драйвер должен применяться за выключателем без постоянного подключения к сети.
- Для применения и указаний по влагозащите следует руководствоваться руководством пользователя перед использованием.
Монтажные сведения
Рекомендуемое направление монтажа показано в документации. Для подключения применяются провода соответствующего сечения, указанные в чертеже габаритов.
