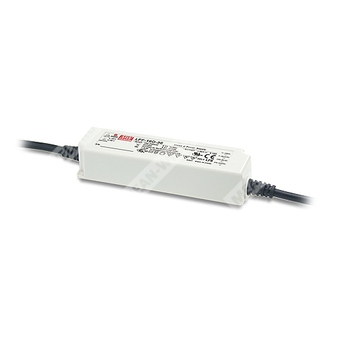

LPF-16D-48P - светодиодный драйвер постоянного тока на 16 Вт с 3-в-1 диммированием для светотехнических систем.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия светодиодных драйверов MEAN WELL |
| 16D | Номинальная мощность 16 Вт, исполнение с диммированием |
| 48 | Номинальное выходное напряжение 48 В |
| P | Модификация исполнения в составе серии |
Назначение
LPF-16D-48P представляет собой AC/DC светодиодный драйвер с постоянным выходным током, предназначенный для питания светодиодных светильников и модулей в режимах общего и декоративного освещения. Изделие поддерживает 3-в-1 диммирование и рассчитано на применение в сухих и влажных условиях; для некоторых исполнений доступна повышенная степень защиты до IP67.
Основные особенности
- Режим выхода: постоянный ток.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Стандартное исполнение с уровнем защиты IP30, опционально IP67 с полной герметизацией.
- Функция 3-в-1 диммирования.
- Типовой срок службы более 50 000 часов.
- Работа от сети переменного и постоянного тока.
Области применения
- Светодиодные downlight-светильники.
- Светодиодные прожекторы.
- Декоративное светодиодное освещение.
- Светодиодное туннельное освещение.
Описание
Серия LPF-16D является 16-Вт AC/DC драйвером для светодиодов с режимом стабилизации тока. Устройство работает в диапазоне входного напряжения 90…305 В переменного тока и 127…431 В постоянного тока. Серия включает модели с различным номинальным выходным напряжением в диапазоне от 12 В до 54 В. Благодаря КПД до 85% и бесвентиляторной конструкции драйвер рассчитан на работу при температуре корпуса от -35 до +70 °C в условиях свободной конвекции. Решение подходит для эксплуатации в сухих и влажных условиях, а модели с повышенной степенью защиты допускают применение во влажных местах.
Таблица расшифровки и параметров модели LPF-16D-48P
| Параметр | Значение |
| Серия | LPF-16D |
| Номинальное выходное напряжение | 48 В |
| Номинальная мощность | 16 Вт |
| Тип выходного режима | Постоянный ток |
| Диммирование | 3-в-1 |
| Исполнение | P |
Выход
| Параметр | Значение |
| Номинальное напряжение | 48 В |
| Диапазон напряжения | 54…63 В |
| Номинальный ток | 0,34 А |
| Номинальная мощность | 16,32 Вт |
| Диапазон постоянного тока | 26,4…48 В |
| Допуск по току | ±5,0% |
| Пульсации тока | Не более 5,0% при номинальном токе |
| Режим короткого замыкания | Периодический режим с автоматическим восстановлением после устранения неисправности |
| Защита от перегрузки | 95…108%; режим ограничения постоянного тока, автоматическое восстановление |
| Защита от перенапряжения | Выключение выхода, восстановление после повторного включения |
| Защита от перегрева | Выключение выхода, автоматическое восстановление после снижения температуры |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В переменного тока; 127…431 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Входной ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 45 А, twidth = 200 мкс, измерение при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 240 В AC |
| Коэффициент мощности | ≥0,97 при 115 В AC; ≥0,95 при 230 В AC; ≥0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥60% для 115/230 В AC; < 20% при нагрузке ≥75% для 277 В AC |
| КПД | 84,5% |
| Входной ток для модели 48 В | 0,2 А при 277 В AC |
Пусковые и динамические характеристики
| Параметр | Значение |
| Время запуска и нарастания | 1500 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
| Частота преобразования | 100 кГц |
Защита
| Параметр | Значение |
| Перегрузка | 95…108% |
| Короткое замыкание | Периодический режим, автоматическое восстановление |
| Перенапряжение | Выключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Выключение выходного напряжения, восстановление после снижения температуры |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты ЭМС по помехоустойчивости | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; светотехнический уровень; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты ЭМС по эмиссии | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥55%; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14; конструкция по UL60950-1; IP67 опционально |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -35…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Характеристики надежности и ресурса
| Параметр | Значение |
| MTBF | 3572,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой ресурс | Более 50 000 часов |
Массо-габаритные параметры
| Параметр | Значение |
| Габаритные размеры | 148 × 40 × 32 мм |
| Масса | 0,21 кг |
| Упаковка | 40 шт. / 9,4 кг / 1,02 куб. фута |
Подключение
| Назначение вывода | Цвет провода |
| Вход AC/N | Синий |
| Вход AC/L | Коричневый |
| Выход +V | Красный |
| Выход -V | Чёрный |
| DIM+ | Фиолетовый |
| DIM- | Розовый |
Диммирование
3-в-1 диммирование реализуется между выводами DIM+ и DIM- тремя способами: подачей дополнительного напряжения 1…10 В DC, подачей ШИМ-сигнала 10 В или подключением переменного сопротивления.
Диапазон ШИМ-сигнала: 100 Гц…3 кГц. Типовой ток источника диммирования от питания составляет 100 мкА.
Для перевода светильника в режим 0% яркости рекомендуется применять выключатель и реле. При этом в документации указано, что не следует соединять DIM- с -V.
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу способов управления светодиодным модулем для корректной эксплуатации в режиме постоянного тока.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, регулирование по линии и регулирование по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном старте; многократные включения и выключения могут увеличивать это время.
- Для обеспечения соответствия требованиям ЭМС после полной установки конечное изделие должно быть повторно квалифицировано на предмет директив ЭМС.
- Для выполнения требований актуального регламента ErP для светотехнических изделий драйвер должен использоваться только за выключателем, без постоянного подключения к сети.
- Типовой срок службы более 50 000 часов обеспечивается при Tcase, особенно в точке tc (или TMP), около 70 °C или ниже.
- При высоте эксплуатации более 2000 м требуется температурное дерейтингование: 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед использованием следует ознакомиться с указаниями по установке и монтажу IP-защиты.
