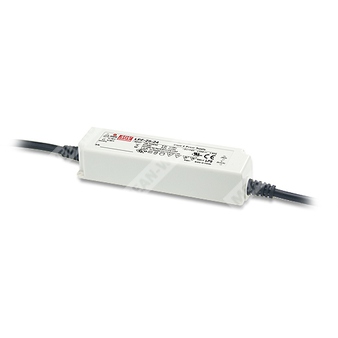

LPF-25D-48 — источник питания постоянного тока для светодиодных систем мощностью 25 Вт с 3-в-1 диммированием.
Назначение: импульсный AC/DC LED-драйвер для питания светодиодных модулей в режиме стабилизации тока, рассчитанный на работу в составе светильников внутреннего и наружного исполнения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия источников питания MEAN WELL для светодиодных нагрузок |
| 25D | Исполнение на 25 Вт с функцией 3-в-1 диммирования |
| 48 | Номинальное выходное напряжение 48 В |
Краткое описание
LPF-25D-48 представляет собой 25-ваттный AC/DC светодиодный драйвер с режимом постоянного тока. Устройство работает в диапазоне входного напряжения 90–305 В переменного тока и 127–431 В постоянного тока, имеет высокий КПД до 86 %, активную коррекцию коэффициента мощности, пластиковый корпус с конструкцией класса II, степень защиты IP67 и предназначено для эксплуатации в сухих, влажных и мокрых зонах. Серия поддерживает 3-в-1 диммирование: 1–10 В, PWM-сигнал 10 В и резистивное управление.
Назначение и области применения
- Светодиодные панельные светильники
- Светодиодные downlight-светильники
- Декоративное светодиодное освещение
- Туннельное светодиодное освещение
- Световые бегущие строки
Особенности
- Выход в режиме стабилизации тока
- Пластиковый корпус с конструкцией класса II
- Встроенная активная коррекция коэффициента мощности
- Устройство класса 2
- Степень защиты IP67 для внутренней и наружной установки
- Функция 3-в-1 диммирования
- Типичный срок службы более 50 000 часов
- Питание от сети переменного и постоянного тока
- Бесвентиляторное исполнение
Таблица параметров: выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,53 А |
| Номинальная выходная мощность | 25,44 Вт |
| Диапазон постоянного тока | 26,4–48 В |
| Допуск по току | ±5,0 % |
| Пульсации тока | 5,0 % max. при номинальном токе |
| Защита от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Shut down and latch off o/p voltage, повторное включение для восстановления |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Таблица параметров: вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC / 127–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 50 А, twidth = 200 мкс, измерение при 50 % Ipeak и 230 В AC; по NEMA 410 |
| Максимальное число источников на автомат 16 А | 12 шт. для автомата типа B / 21 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
Таблица параметров: эффективность и качество энергии
| Параметр | Значение |
| КПД типовой | 86 % |
| Полный коэффициент гармонических искажений | < 20 % при нагрузке ≥60 % для 115/230 В AC; при нагрузке ≥75 % для 277 В AC |
Таблица параметров: режимы работы и климат
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -35…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20–95 % RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, по 72 мин. по осям X, Y, Z |
| Уменьшение допустимой температуры окружающей среды при высоте выше 2000 м | 3,5 °C/1000 м для бесвентиляторных моделей |
Таблица параметров: изоляция и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| ЭМС излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥55 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость Line-Line 2 кВ, EAC TP TC 020 |
Таблица параметров: надежность и ресурс
| Параметр | Значение |
| MTBF | 3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | >50 000 часов |
Таблица параметров: безопасность и стандарты
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
| Конструкция | Класс II |
| Класс источника питания | Class 2 power unit |
Таблица параметров: прочее
| Параметр | Значение |
| Габариты | 148 × 40 × 32 мм |
| Масса | 0,36 кг |
| Упаковка | 40 шт. / 15,4 кг / 1,02 ft³ |
| Топология | Стабилизированный источник питания постоянного тока для светодиодов |
| Частота преобразования | 100 кГц |
| Исполнение корпуса | Пластиковый корпус |
3-в-1 диммирование
Установка уровня яркости выполняется одним из трех способов между выводами DIM+ и DIM-:
- подача добавочного напряжения 1–10 В DC;
- подача добавочного PWM-сигнала 10 В с частотой 100 Гц – 3 кГц;
- подача добавочного сопротивления.
Источник тока диммирующего входа от внутреннего питания составляет 100 мкА тип.
При реализации диммирования не допускается соединение DIM- с -V.
Схема подключения
Провода входа сети: AC/N — синий, AC/L — коричневый.
Провода выхода: +V — красный, -V — черный.
Провода диммирования: DIM+ — фиолетовый, DIM- — розовый.
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу по методам управления светодиодным модулем.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" и оконечением параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установления измеряется при первом холодном включении. Повторные включения/выключения драйвера могут увеличить время установления.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. ЭМС зависит от полной установки, поэтому конечный производитель должен заново подтвердить соответствие ЭМС директивам на уровне конечного изделия.
- Для соответствия последнему регламенту ErP для светотехнических изделий драйвер может использоваться только за выключателем, без постоянного подключения к сети.
- Типичный срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- См. заявление о гарантии на сайте MEAN WELL.
- Для высоты более 2000 м применяется температурное снижение 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с указаниями по монтажу и влагозащите.
Монтаж: рекомендованное положение установки показано в документации; при подключении необходимо обеспечить соблюдение требований к охлаждению и размещению корпуса.
