LPL-18-12
снят с производства

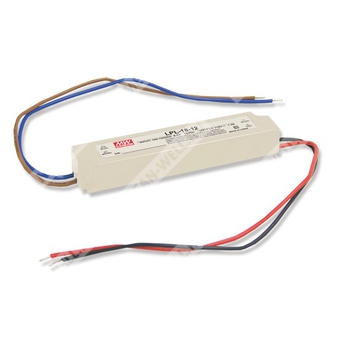

LPL-18-12 - герметизированный источник питания 18 Вт с выходом 12 В для LED- и промышленной аппаратуры.
Назначение и общая характеристика
Модуль LPL-18-12 представляет собой однотактный импульсный источник питания с одним выходом, предназначенный для питания светодиодных светильников, рекламных устройств и другой аппаратуры, требующей стабилизированного постоянного напряжения 12 В. Изделие выполнено в полностью герметизированном исполнении с классом защиты IP67, рассчитано на работу от сети переменного тока 90…132 В AC и обеспечивает выходную мощность 18 Вт.
Расшифровка партномера
| Позиция в партномере | Значение |
| LPL | Серия источников питания LPL |
| 18 | Номинальная мощность 18 Вт |
| 12 | Выходное напряжение 12 В |
Особенности
- Входное напряжение только 90…132 В AC.
- Полностью герметизированное исполнение, степень защиты IP67.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счет свободной конвекции воздуха.
- Блок питания класса II, без вывода защитного заземления.
- Проходит испытание burn-in при 100% полной нагрузке.
- Подходит для светодиодных изделий и приборов, в том числе для декоративной и рекламной подсветки.
- Высокая надежность при низкой стоимости.
Применение
- Светодиодные светильники.
- Светодиодная декоративная подсветка.
- Рекламные световые устройства.
- Различная аппаратура, требующая источника постоянного напряжения 12 В мощностью до 18 Вт.
Параметры выхода
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 1,5 А |
| Диапазон выходного тока | 0…1,5 А |
| Номинальная выходная мощность | 18 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, время нарастания | 1500 мс, 30 мс / 115 В AC |
| Диапазон регулировки перенапряжения | 13,8…16,2 В |
Параметры входа
| Диапазон входного напряжения | 90…132 В AC / 127…186 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД тип. | 80% |
| Входной ток | 0,5 А / 115 В AC |
| Пусковой ток тип. | 40 А, холодный старт, длительность 200 мкс, измерение при 50% Ipeak, 115 В AC |
| Максимальное количество БП на автомате 16 А | 16 шт. (автомат типа B) / 27 шт. (автомат типа C) при 115 В AC |
| Ток утечки | 0,25 мА / 115 В AC |
Защиты
| Перегрузка | Выше 105% от номинальной выходной мощности; защита типа hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8…16,2 В; отключение выходного напряжения, ограничение стабилитроном |
| Перегрев | Отключение, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Рабочая температура | -30…+70 °C (см. кривую снижения нагрузки) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Параметры безопасности и ЭМС
| Стандарты безопасности | EAC TP TC 004, IP67 approved; проектирование по UL1310 Class 2, TUV EN60950-1, EN61347-2-13, CAN/CSA C22.2 No. 223-M91 |
| Испытательное напряжение | Вход-выход: 3 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствует EN55022 (CISPR22) Class B, FCC Part 15, EN61000-3-2 Class A, EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствует EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55024, уровень light industry, EAC TP TC 020 |
Прочее
| MTBF | 6901,7 тыс. ч. мин. по Telcordia SR-332 (Bellcore); 1171,8 тыс. ч. мин. по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 140 × 30 × 22 мм (Д × Ш × В) |
| Масса | 0,175 кг |
| Упаковка | 70 шт.; 13,3 кг; 0,71 CUFT |
Механические данные
| Длина корпуса | 140 мм |
| Ширина корпуса | 30 мм |
| Высота корпуса | 22 мм |
| Выводы | UL 1015 18AWG |
| Длина проводов | 300 ±20 мм |
| Сечение/диаметр | ψ3,6 |
| Рекомендуемое монтажное положение | Горизонтальное |
| Максимальная температура корпуса | 71 °C |
Описание конструкции и подключений
В составе устройства применены входные цепи EMI-фильтра, выпрямителя, силового преобразователя, вторичного выпрямителя и фильтра, а также цепи контроля и обнаружения неисправностей. Подключение входа выполнено через провода AC/L (коричневый) и AC/N (синий), выход — через +V (красный) и -V (черный).
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 115 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; при этом ЭМС зависит от полной установки и должна быть повторно подтверждена производителем конечного изделия.
- Пригоден для применения внутри помещений или вне помещений без прямого солнечного света.
- Для высоты эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
