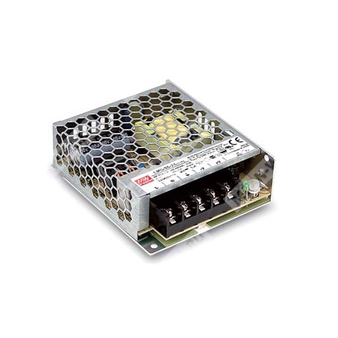

LRS-35-12 — импульсный источник питания 12 В мощностью 35 Вт для промышленной и бытовой аппаратуры.
Назначение и особенности
LRS-35-12 представляет собой одновыходовой закрытый источник питания мощностью 35 Вт в низкопрофильном исполнении высотой 30 мм. Устройство рассчитано на питание от универсальной сети переменного тока 85...264 В и обеспечивает стабилизированное выходное напряжение 12 В постоянного тока. Серия LRS-35 отличается высокой эффективностью, малым потреблением на холостом ходу, естественным воздушным охлаждением без вентилятора и наличием полного набора защит.
Конструкция с металлической решётчатой оболочкой улучшает теплоотвод. Источник предназначен для применения в промышленной автоматике, системах управления, электротехническом оборудовании, измерительных приборах и бытовой аппаратуре.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | LRS | Серия одновыходовых закрытых источников питания |
| Номинальная мощность | 35 | 35 Вт |
| Выходное напряжение | 12 | 12 В |
Основные особенности
- Универсальный вход переменного тока во всём диапазоне.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Потребление на холостом ходу менее 0,2 Вт.
- Миниатюрное исполнение и низкий профиль 1U.
- Рабочая температура до 70 °C.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Соответствие требованиям для бытовой аппаратуры по IEC/BS EN/EN 60335-1 и IEC/BS EN/EN 61558-1, -2-16.
- Рабочая высота до 5000 м.
- Испытание на вибрацию 5G.
- Высокая эффективность, длительный ресурс и высокая надёжность.
- Светодиодный индикатор наличия питания.
- Категория перенапряжения III.
- 100% испытание при полной нагрузке в режиме прогрева.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы и аппаратура.
- Бытовые электроприборы.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0...3 А |
| Номинальная мощность | 36 Вт |
| Диапазон подстройки выходного напряжения | 10,2...13,8 В |
| Допуск по выходному напряжению | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Пульсации и шум | 120 мВ пик-пик |
| Время запуска и нарастания | 2000 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC |
| Время удержания | 12 мс при 115 В AC; 30 мс при 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85...264 В AC / 120...373 В DC |
| Частотный диапазон | 47...63 Гц |
| КПД типовое | 86% |
| Потребляемый ток | 0,7 А при 115 В AC; 0,42 А при 230 В AC |
| Пусковой ток | 45 А при 230 В AC, холодный старт |
| Ток утечки | <0,75 мА при 240 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В DC |
| Номинальный выходной ток | 3 А |
| Диапазон тока | 0...3 А |
| Номинальная выходная мощность | 36 Вт |
| Диапазон регулировки напряжения | 10,2...13,8 В |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск | ±1,0% |
Защита
| Функция | Описание |
| Перегрузка | 110...150% от номинальной выходной мощности; режим прерывистого восстановления после устранения неисправности. |
| Перенапряжение | 13,8...16,2 В; отключение выходного напряжения с автоматическим восстановлением после повторного включения питания. |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C, с учётом кривой дерейтингa |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III |
| Максимальная высота эксплуатации | До 2000 м по стандартам; до 5000 м указано для применения, с учётом снижения температуры на 5 °C/1000 м выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,25 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Группа | Соответствие |
| Безопасность | UL62368-1; TUV BS EN/EN62368-1; BS EN/EN60335-1; BS EN/EN61558-1/-2-16; GB 4943.1; BSMI CNS15598-1; EAC TP TC 004; AS/NZS 60950.1 (по CB); KC K60950-1; BIS IS13252(Part1): 2010 / IEC 60950-1: 2005 |
| Помехоэмиссия | BS EN/EN55032 (CISPR32) Class B; BS EN/EN55014; BS EN/EN61000-3-2, -3; GB17625.1; GB/T 9254.1; BSMI CNS15936; EAC TP TC 020; KC KN32, KN35 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61000-6-2; BS EN/EN50082-2; BS EN/EN55035; heavy industry level; EAC TP TC 020; KC KN32, KN35 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3201,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 655,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 99 × 82 × 30 мм |
| Масса | 0,21 кг |
| Упаковка | 60 шт. / 14 кг / 0,93 куб. фута |
Кривые и режимы работы
Характеристика нагрузки показывает допустимое снижение нагрузки при повышении температуры окружающей среды. Для работы на высоте свыше 2000 м требуется снижение предельной температуры на 5 °C на каждые 1000 м.
Статическая характеристика входа показывает работоспособность в диапазоне 85...264 В AC при частоте 60 Гц. Для 100 В AC режим помечен как вход только для определённых условий работы.
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по линии и по нагрузке.
- Регулирование по линии измеряется от минимального к максимальному входному напряжению при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Время запуска измеряется при холодном первом включении; частые циклы включения/выключения могут увеличить это время.
- Для версии 5 В при нагрузке 0...50% снижается мощность переключения в режиме пакетной работы, что может вывести пульсации и шум за пределы спецификации.
- При эксплуатации на высоте более 2000 м требуется снижение предельной температуры на 5 °C на каждые 1000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; все испытания ЭМС проводились при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Некоторые модели могут не иметь знака BIS.
