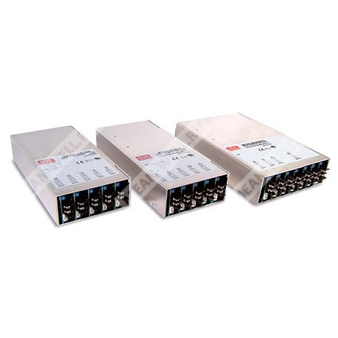

MP450-CCPP# - модульный источник питания с активной коррекцией коэффициента мощности и конфигурируемыми выходами для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| MP |
Серия модульных источников питания Mean Well MP |
| 450 |
Номинальная мощность базового шасси: 450 Вт |
| C |
Код выходного модуля: 5 В |
| C |
Код выходного модуля: 5 В |
| P |
Код параллельной/опционной конфигурации |
| P |
Код параллельной/опционной конфигурации |
| # |
Дополнительный код варианта исполнения |
Назначение
MP450-CCPP# относится к модульным источникам питания серии MP450 с универсальным входом переменного тока и встроенной активной коррекцией коэффициента мощности. Конструкция предусматривает установку сменных выходных модулей, что позволяет формировать требуемую конфигурацию выходных напряжений и токов для промышленной электроники, средств автоматизации и систем управления.
Основные особенности
- Набор выходных конфигураций выбирается установкой соответствующих модулей.
- Встроенная активная коррекция коэффициента мощности, PF более 0,95.
- Универсальный вход переменного тока / полный диапазон.
- Дистанционное управление на каждом отдельном выходном модуле.
- Дистанционная обратная связь по напряжению на каждом модуле однотактного выхода.
- Дистанционная подстройка диапазона / V-Program для MS-210 и MS-360.
- Встроенная параллельная работа для MS-210, MS-300 и MS-360.
- Защита от короткого замыкания, перегрузки и перенапряжения для всех выходных модулей.
- Дополнительный вспомогательный выход 12 В / 0,1 А для цепей дистанционного управления.
- Охлаждение встроенным вентилятором постоянного тока с функцией аварии вентилятора.
- Три года гарантии.
Вход
| Модель |
PFC-450 |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока, 120 ~ 370 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF > 0,95 / 230 В AC; PF > 0,98 / 115 В AC при полной нагрузке |
| КПД |
82,5% тип. |
| Потребляемый ток |
6,3 А / 115 В AC; 3,2 А / 230 В AC |
| Пусковой ток |
25 А / 115 В AC; 40 А / 230 В AC |
| Ток утечки |
< 1,5 мА / 240 В AC |
Выход
| Номинальная выходная мощность |
450 Вт максимум |
| Защита от перегрузки |
116 ~ 150% от номинальной выходной мощности |
| Защита от перенапряжения |
Шунтирование / отключение выходного напряжения, повторное включение для восстановления |
| Тип защиты по току |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
Функции
| Дистанционное управление |
RC+/RC-: 0 ~ 0,8 В или замыкание — включено; RC+/RC-: 4 ~ 12 В или разомкнуто — выключено |
| Вспомогательный выход |
12 В / 0,1 А, только для дистанционного включения/выключения |
Условия эксплуатации
| Рабочая температура |
-20 ~ +70 °C, см. кривую дерейтирования |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент |
±0,03% / °C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; BS EN/EN61000-6-1; light industry level, criteria A; EAC TP TC 020 |
Прочее
| Срок службы до отказа |
2257,3 тыс. ч мин. по Telcordia SR-332 (Bellcore); 225,9 тыс. ч мин. по MIL-HDBK-217F (25 °C) для 450 Вт |
| Размеры |
254 × 127 × 63,5 мм |
| Масса |
1,8 кг тип. |
| Упаковка |
6 шт. / 11,8 кг / 1,25 куб. фута |
Примечания
- Код MP450: значение изменяется при установке различных выходных модулей. Эффективность в спецификации относится к конфигурации выходных модулей согласно таблице.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12 дюймов, оконеченной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную и нагрузочную стабилизацию.
- 35% скважность максимум в течение каждого 10-секундного интервала. Средняя выходная мощность не должна превышать номинальную.
- Блок питания рассматривается как компонент для установки в конечное оборудование. Испытания ЭМС проводились при монтаже на металлическую пластину 720 мм × 360 мм толщиной 1 мм.
- При повышении выходного напряжения номинальный ток должен быть уменьшен так, чтобы суммарная мощность обоих выходов не превышала номинальную мощность. Это относится к MD-100.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C / 1000 м для безвентиляторных моделей и 5 °C / 1000 м для моделей с вентилятором при высоте более 2000 м.
Таблица выходных модулей
| Тип модуля |
Коды исполнения |
Номинальное напряжение |
Диапазон тока |
Номинальная мощность |
Пульсации и шум |
Диапазон подстройки |
Точность |
| MS-150 |
MS-150A |
2 В |
0 ~ 25 А |
50 Вт |
50 мВп-п |
1,6 ~ 2,6 В |
±3,0% |
| MS-150 |
MS-150B |
3,3 В |
0 ~ 25 А |
82,5 Вт |
80 мВп-п |
2,6 ~ 4 В |
±3,0% |
| MS-150 |
MS-150C |
5 В |
0 ~ 25 А |
125 Вт |
80 мВп-п |
4 ~ 6 В |
±2,0% |
| MS-150 |
MS-150D |
7,5 В |
0 ~ 18 А |
135 Вт |
100 мВп-п |
6 ~ 9 В |
±2,0% |
| MS-150 |
MS-150E |
12 В |
0 ~ 13 А |
156 Вт |
150 мВп-п |
9 ~ 13,2 В |
±2,0% |
| MS-150 |
MS-150F |
15 В |
0 ~ 10 А |
150 Вт |
150 мВп-п |
13,2 ~ 16,8 В |
±2,0% |
| MS-150 |
MS-150G |
18 В |
0 ~ 8,5 А |
153 Вт |
150 мВп-п |
16,8 ~ 20 В |
±1,0% |
| MS-150 |
MS-150H |
24 В |
0 ~ 6,5 А |
156 Вт |
150 мВп-п |
20 ~ 26,4 В |
±1,0% |
| MS-150 |
MS-150I |
27 В |
0 ~ 5,8 А |
156,6 Вт |
150 мВп-п |
25 ~ 31 В |
±0,5% |
| MS-150 |
MS-150J |
33 В |
0 ~ 4,7 А |
155,1 Вт |
200 мВп-п |
30 ~ 40 В |
±0,5% |
| MS-150 |
MS-150K |
48 В |
0 ~ 3,2 А |
153,6 Вт |
250 мВп-п |
40 ~ 53 В |
±0,5% |
Примечание: для конфигураций MP450 применяются совместимые выходные модули семейства MS, а фактическая конфигурация определяется установленными модулями и кодом исполнения.
