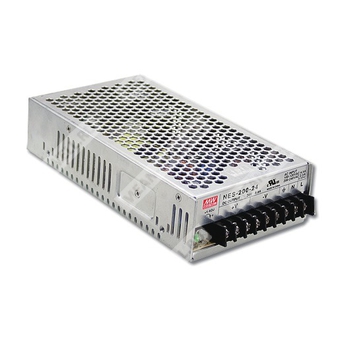

NES-200-36 — одновыходной импульсный источник питания 36 В для промышленной электроники.
Назначение: преобразование сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 36 В постоянного тока для питания промышленной и электронной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| NES | Серия импульсных источников питания Mean Well NES |
| 200 | Номинальная выходная мощность 200 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Особенности
- Выбираемый переключателем диапазон входного переменного напряжения.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение за счет свободной конвекции.
- Выдерживает импульсное входное перенапряжение 300 В AC в течение 5 секунд.
- Встроенная схема ограничения пускового тока.
- Светодиодный индикатор включения питания.
- Фиксированная частота переключения 90 кГц.
- Низкая стоимость, высокая надежность.
Применение
- Промышленные системы автоматики.
- Электронное оборудование общего назначения.
- Системы питания с требованием 36 В постоянного напряжения.
Параметры
Выход
| Параметр | Значение для NES-200-36 |
| Выходное напряжение | 36 В |
| Номинальный ток | 5,9 А |
| Диапазон тока | 0 ~ 5,9 А |
| Номинальная мощность | 212,4 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 32 ~ 40 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение для NES-200-36 |
| Диапазон входного напряжения | 90 ~ 132 В AC / 180 ~ 264 В AC переключателем; 254 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД | 89% |
| Входной ток | 4,5 А / 115 В AC; 2,5 А / 230 В AC |
| Пусковой ток | 55 А / 230 В AC |
| Ток утечки | < 3,5 мА / 240 В AC |
Защита
| Параметр | Значение для NES-200-36 |
| Перегрузка | 105 ~ 150% от номинальной выходной мощности; тип защиты — ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41,4 ~ 46,8 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 95 ±5 °C; тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3 кВ AC |
| Испытательное напряжение между входом и корпусом | 1,5 кВ AC |
| Испытательное напряжение между выходом и корпусом | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20 ~ +50 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 3G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Прочее
| Параметр | Значение |
| MTBF | 271,9 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 215 × 115 × 50 мм (Д × Ш × В) |
| Масса | 0,93 кг |
| Упаковка | 12 шт.; 12 кг; 0,9 куб. фута |
| Стандарты безопасности | UL60950-1 approved |
Механические размеры
Корпус: Case No. 912E. Размеры приведены в миллиметрах.
Указаны присоединительные размеры, расположение монтажных отверстий и клеммного блока для подключения входа, выхода и защитного заземления.
Назначение выводов
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4 ~ 6 | Выход постоянного тока -V |
| 7 ~ 9 | Выход постоянного тока +V |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц, используя витую пару длиной 12 дюймов, заканчивающуюся параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
Краткая функциональная схема
Сетевой вход проходит через EMI-фильтр, узел ограничения пускового тока, выпрямитель и фильтр, далее через силовой переключающий каскад и выходной выпрямитель с фильтрацией. Схема контроля включает O.L.P., O.V.P. и O.T.P.
